48 | Português 2 610 A15 111 • 23.6.09
Montagem
Introduzir/substituir pilhas
(veja figuras A1–A3)
Para o funcionamento do instrumento de medição é
recomendável usar pilhas de manganês alcalinas.
–Premir a tala 22 para baixo e retirar a tampa do
compartimento das pilhas 23 por cima.
– Premir o gancho 24 para baixo, de modo a abrir do
fecho do compartimento das pilhas 15.
– Colocar as pilhas no compartimento das pilhas de
acordo com a figura.
– Sempre substituir todas as pilhas ao mesmo
tempo. Só utilizar pilhas de uma marca e com a
mesma capacidade.
– Fechar o compartimento das pilhas e premir o gan-
cho 24 para baixo até que engate.
– Fechar a tampa do compartimento das pilhas 23.
f Retirar as pilhas do instrumento de medição,
se não for utilizado por tempo prolongado.
As pilhas podem corroer-se ou descarregar-se no
caso de um armazenamento prolongado.
Indicação do estado de carga
– Substituir as pilhas assim que aparecer o
símbolo de pilhas indicado ao lado.
Montar o tripé (veja figuras B1–B2)
–Para fixar deverá colocar o instrumento de medi-
ção, de modo que a unidade de parafusos 26
encaixe na cavidade do tripé.
Em seguida deverá girar o interruptor 11 180° no
sentido dos ponteiros do relógio, para travar o ins-
trumento de medição.
–Para retirar deverá girar o interruptor 11 180° no
sentido contrário dos ponteiros do relógio e retirar
o instrumento de medição.
Nota: só para DGT 2:
Para o DGT 2 há, como acessório opcional, tripés
com prumo de laser.

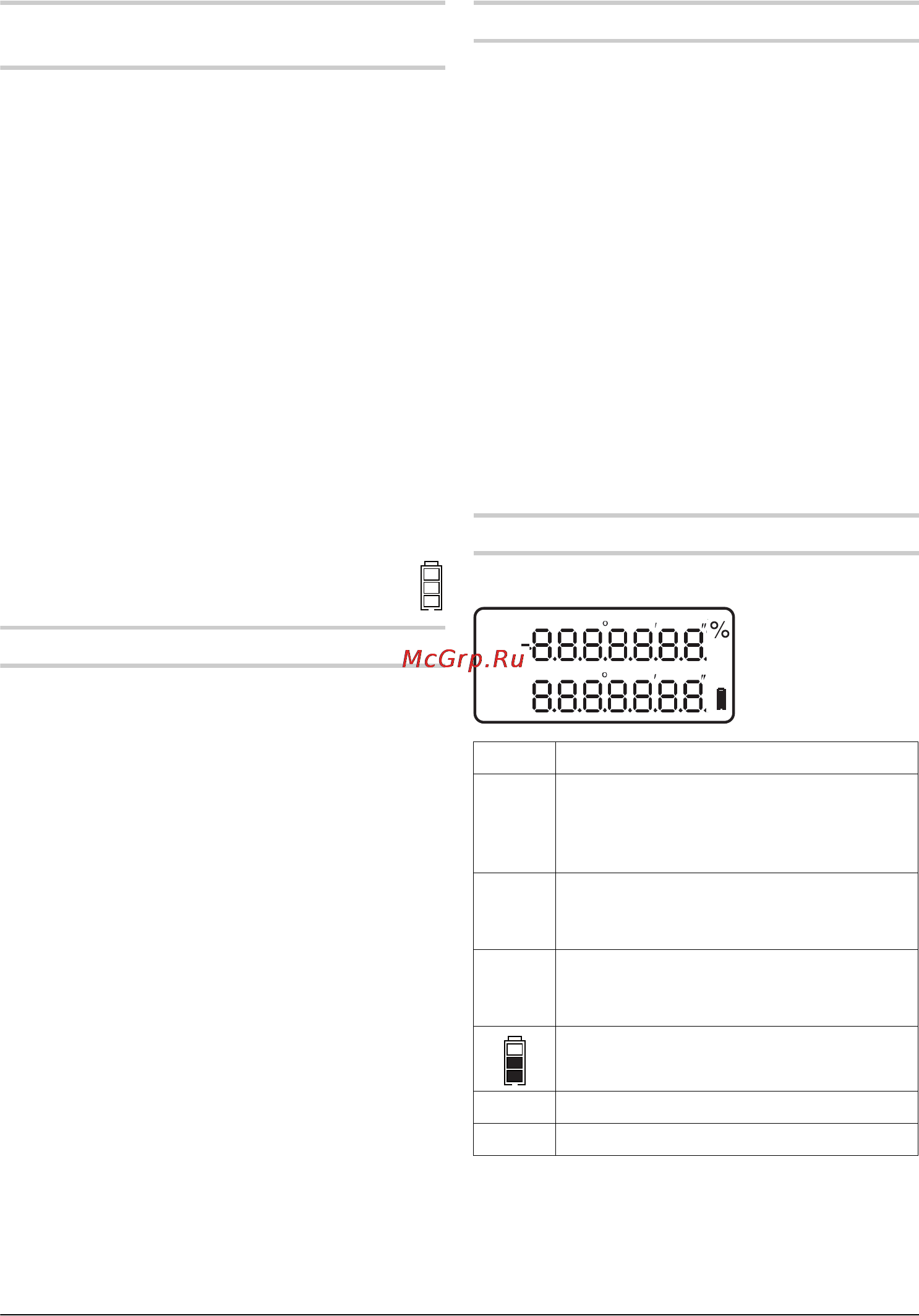

Funcionamento
Colocar o display em funcionamento
Ligar o display
– Para ligar o display é necessário premir a tecla de
ligar-desligar 20.
No display 3 se iluminam todos os símbolos
durante 2 segundos. (veja figura C1)
Em seguida é indicado “SER” para a indicação
vertical, enquanto o telescópio é girado sobre o
ponto zero ou enquanto a indicação do display é
configurada. (veja figura C2)
– Girar o telescópio pelo ponto zero vertical.
O display exibe a indicação padrão.
(veja figura C3)
Desligar o display
– Para desligar o display é necessário premir nova-
mente a tecla de ligar-desligar 20.
f O display deve sempre ser desligado antes
do armazenamento e do transporte.
Funções do instrumento de medição
Indicações do display
Display Função
V É indicado o valor para ângulo vertical em
% ou Gon
“SER”, até o telescópio ser girado sobre o
ponto zero após ser ligado.
HR Círculo horizontal,
direcção de contagem no sentido dos
ponteiros do relógio
HL Círculo horizontal,
direcção de contagem no sentido contrá-
rio dos ponteiros do relógio
Indicação da pilha
G Indicação de ângulos em Gon
% Indicação de ângulos em %
V
HRL
G
