124 | Polski 2 610 A15 111 • 23.6.09
Przyciski funkcyjne
– Włączyć wyświetlacz i wcisnąć odpowiedni
przycisk w celu wybrania pożądanej opcji.
tylko dla DGT 2:
DGT 2 można stosować w połączeniu z
elektronicznym urządzeniem do pomiaru
odległości. Sterować nim można poprzez
dodatkowe (podwójne) zajęcie klawiatury.
Konfiguracja urządzenia pomiarowego
– Włączyć wyświetlacz.
„Włączanie wyświetlacza“ zob. str. 123.
– Równocześnie wcisnąć przyciski R/L i V/%.
Na wyświetlaczu ukazany jest wskaźnik
standardowy.
– Aby dokonać zmian, należy wcisnąć poniżej
opisane przyciski.
– Po wprowadzeniu pożądanych zmian należy
ponownie równocześnie wcisnąć przyciski R/L
i V/%.
Rozlegnie się długi sygnał dźwiękowy, a na
wyświetlaczu ukażą się wybrane ustawienia.

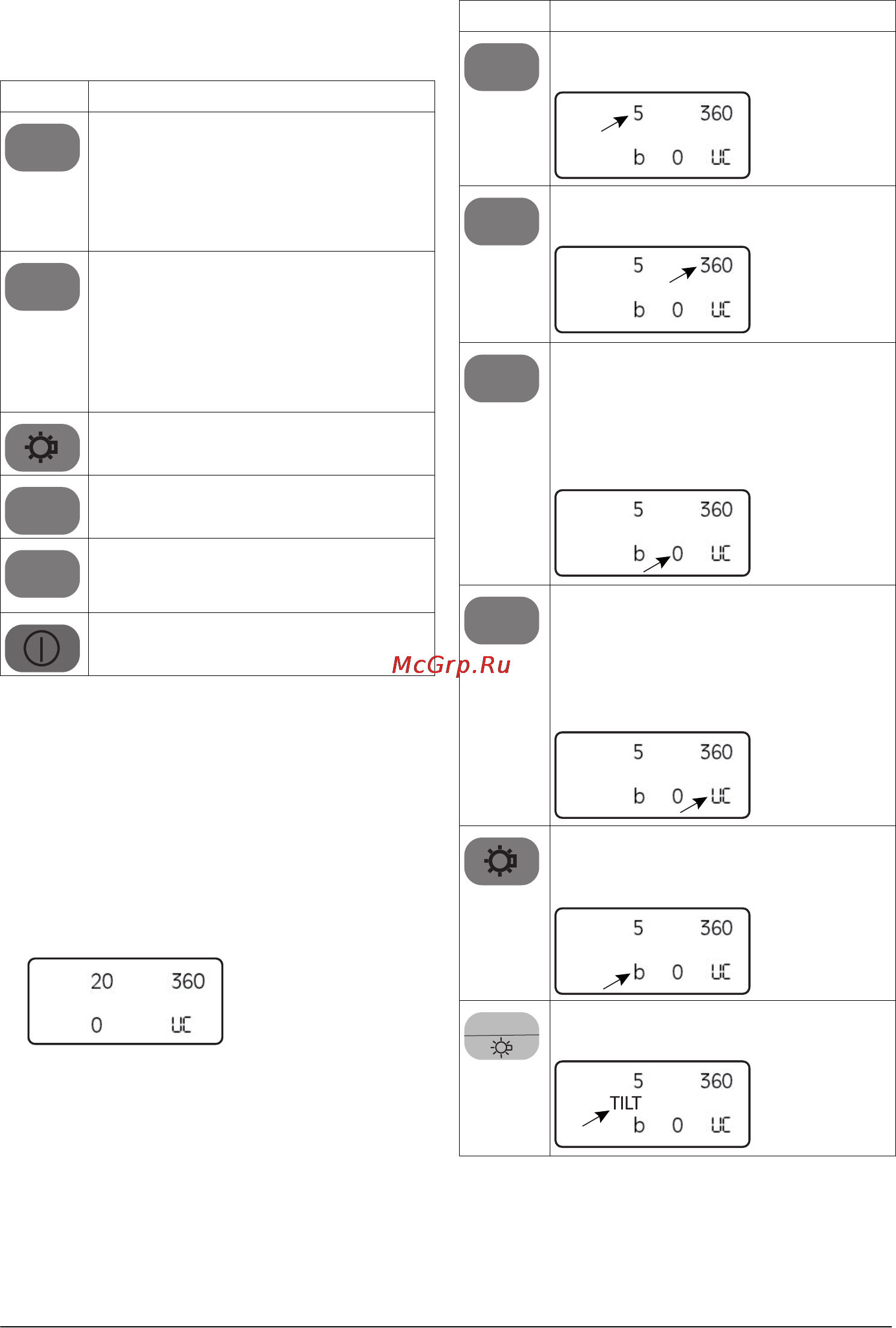

Przycisk Funkcja
Przycisk dla kierunku odczytu koła
poziomego:
w kierunku zgodnym z ruchem
wskazówek zegara („R“) lub
w kierunku przeciwnym do ruchu
wskazówek zegara („L“)
Przycisk do odczytu koła poziomego:
ustalanie lub udostępnianie aktualnej
wartości dla koła poziomego.
Podczas ustalania wartość pozostanie
niezmieniona mimo obracania
urządzenia pomiarowego, a wskaźnik
kąta miga.
Włącznik/wyłącznik podświetlenia
wyświetlacza i siatki celowniczej
Przycisk wskaźnika kąta w gradach
(„G“) lub %
Przycisk dla punktu zerowego koła
poziomego: Zerowanie wskaźnika koła
poziomego
Włącznik/wyłącznik wyświetlacza 20
R/L
HOLD
V / %
OSET
Przycisk Zmiana/wskaźnik
Zmiana etapów wskaźnika kąta:
wybór możliwy w stopniach 5’’ lub 10’’.
Wskaźnik kąta poziomego i pionowego
zmienić z 360° na 400 grady.
Zmiana automatycznego czasu
wyłączania wyświetlacza:
0 Automatyczne wyłączanie
nieaktywne
10 Wyłączanie po 10 sek.
30 Wyłączanie po 30 sekundach.
Zmiana punktów zerowych koła kąta
pionowego:
ua Kąt zenitalny
ub Kąt pionowy
uc Kąt pionowy (podniesienia)
(zob. rys. D)
Włączanie lub wyłączanie sygnału
dźwiękowego, rozbrzmiewającego przy
0°, 90°, 180° i 270°.
tylko dla DGT 2:
Aktywacja funkcji kompensatora
R/L
V / %
HOLD
OSET
FUNC
OBJ_BUCH-1021-001.book Page 124 Tuesday, June 23, 2009 8:57 AM
