Русский | 1632 610 A15 111 • 23.6.09
Проверка и настройка оптического отвеса
При настройке видимая линия оптического
отвеса совмещается с вертикальной осью.
Контроль:
– Наведите оптический отвес 9 на какую-
нибудь точку на полу.
Отрегулируйте для этого винты-ножки 1
либо открутите фиксирующий винт X
штатива и передвиньте измерительный
инструмент так, чтобы оптический отвес
находился над точкой измерения.
– Поверните измерительный инструмент
теперь на 180°.
При правильной настройке оптический отвес
должен располагаться над точкой измерения.
Настройка:
При настройке видимая линия оптического
отвеса совмещается с вертикальной осью
измерительного инструмента.
– Поверните крышку 29 против часовой
стрелки и снимите ее. (см. рис. L1)
– С помощью настроечного стержня 30
открутите на четверть оборота один из
четырех регулировочных винтов (O 1-4) и
затяните другой из регулировочных винтов
на четверть оборота.
– Повторяйте настройку до тех пор, пока
точка измерения не попадет на середину
отрезка (1/2 t) между исходной точкой и
визирным перекрестием.
Пример на рисунке показывает изменение
настройки при ослаблении винта O3 и
затягивании винта O4. (см. рис. L2)
– Повторяйте проверку и настройку до тех
пор, пока между точкой измерения и
визирным перекрестием больше не будет
расхождений, даже если Вы повернете
измерительный инструмент вокруг
вертикальной оси.
Установка нулевого положения по вертикали
– Нажмите любую кнопку.
Раздается звуковой сигнал, и
измерительный инструмент переключается
в нормальный режим работы.

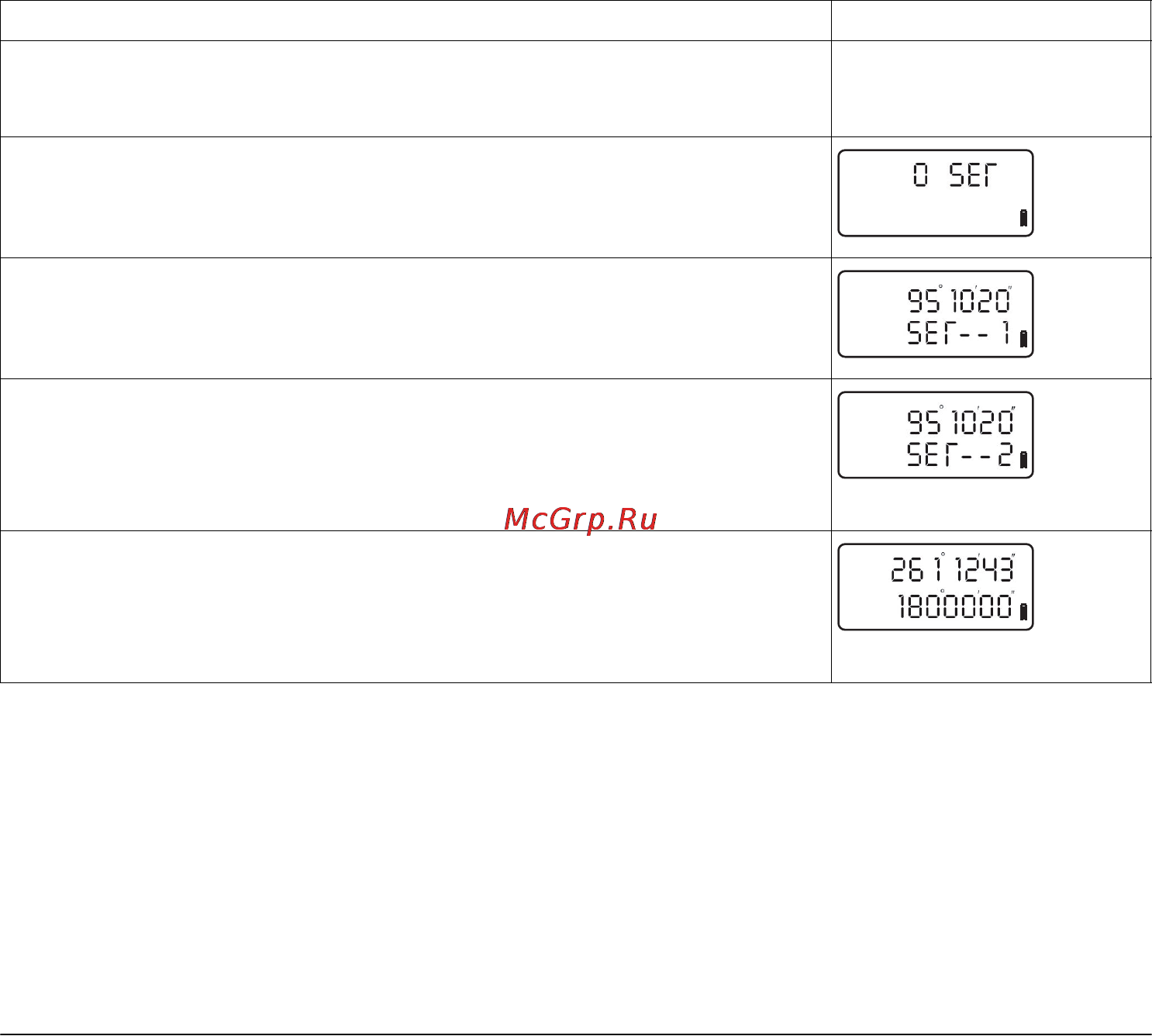

Последовательность действий Индикаторы дисплея
– Установите измерительный инструмент на ровной поверхности.
«Установка и выравнивание измерительного инструмента» см.
стр. 160.
– Нажмите и удерживайте нажатой кнопку V/%, нажмите
дополнительно кнопку включения/выключения 20.
На дисплее отображается режим юстировки вертикального угла.
– Поверните телескоп через вертикальную нулевую точку.
– Направьте телескоп на точку измерения, находящуюся на
одинаковой высоте с измерительным инструментом (максимальное
отклонение 10
').
– Нажмите кнопку V/%.
При этом запоминаются данные первого измерения.
– Поверните телескоп на 180° и снова наведите его на ту же точку
измерения.
– Нажмите кнопку V/%.
При этом запоминаются данные второго измерения и заново
определяется нулевая точка по вертикали.
V
H
R
V
H
R
V
H
R
V
H
R
