Slovensko | 2072 610 A15 111 • 23.6.09
Preverjanje in nastavitev dozne libele
Preverite:
Pri korektni nastavitvi mora biti dozna libela po
preverjanju oz. nastavitvi cevne libele centrirana.
Nastavitev: (glejte sliki K1
–K2)
Opozorilo: Pazite na to, da ne boste preveč
zasukali nastavnih vijakov (S1-3).
– Sprostite enega od nastavnih vijakov z
nastavnih trnom 30 za četrt vrtljaja in privijte
drug nastavni vijak za četrt vrtljaja.
– To nastavitev ponovite tolikokrat, da bo libelni
mehurček centriran.
Primer na sliki prikazuje, kako se premika libela, ko
sprostite vijak S2 in privijete vijak S1.
Preverjanje in nastavitev optičnega lota
S to nastavitvijo se uskladi vidna linija optičnega
lota z vertikalno osjo.
Preverite:
– Ciljajte z optičnim lotom 9 na merilno točko na
tleh.
V ta namen prestavite ali vijake nog 1 ali
sprostite fiksirni vijak X stativa in premaknite
merilno orodje tako, da optični lot leži nad
merilno točko.
– Sedaj zasukajte merilno orodje za 180°.
Pri korektni nastavitvi mora optični lot ležati nad
merilno točko.
Nastavitev:
S to nastavitvijo se uskladi vidna linija optičnega
lota z vertikalno osjo merilnega orodja.
– Zasukajte prekrivalo 29 proti smeri urnega
kazalca in ga snemite. (glejte sliko L1)
– Sprostite enega od štirih nastavnih vijakov
(O1
–4) z nastavnih trnom 30 za četrt vrtljaja in
privijte drug nastavni vijak za četrt vrtljaja.
– Ponovite nastavitev tolikokrat, da se merilna
točka na pol poti (1/2 t) nahaja med izhodiščno
točko in nitnim križem.
Primer prikazuje, kako se spremeni nastavitev,
ko sprostite vijak O3 in privijete vijak O4.
(glejte sliko L2)
– Ponovite preverjanje in nastavitev tako dolgo,
dokler ni več odklona med merilno točko in
nitnim križem, tudi če zasukate merilno orodje v
svoji navpični osi.
Postavitev navpičnega ničtega položaja
– Pritisnite poljubno tipko.
Pojavi se piskajoč zvok in merilno orodje se vrne
v normalni merilni način obratovanja.

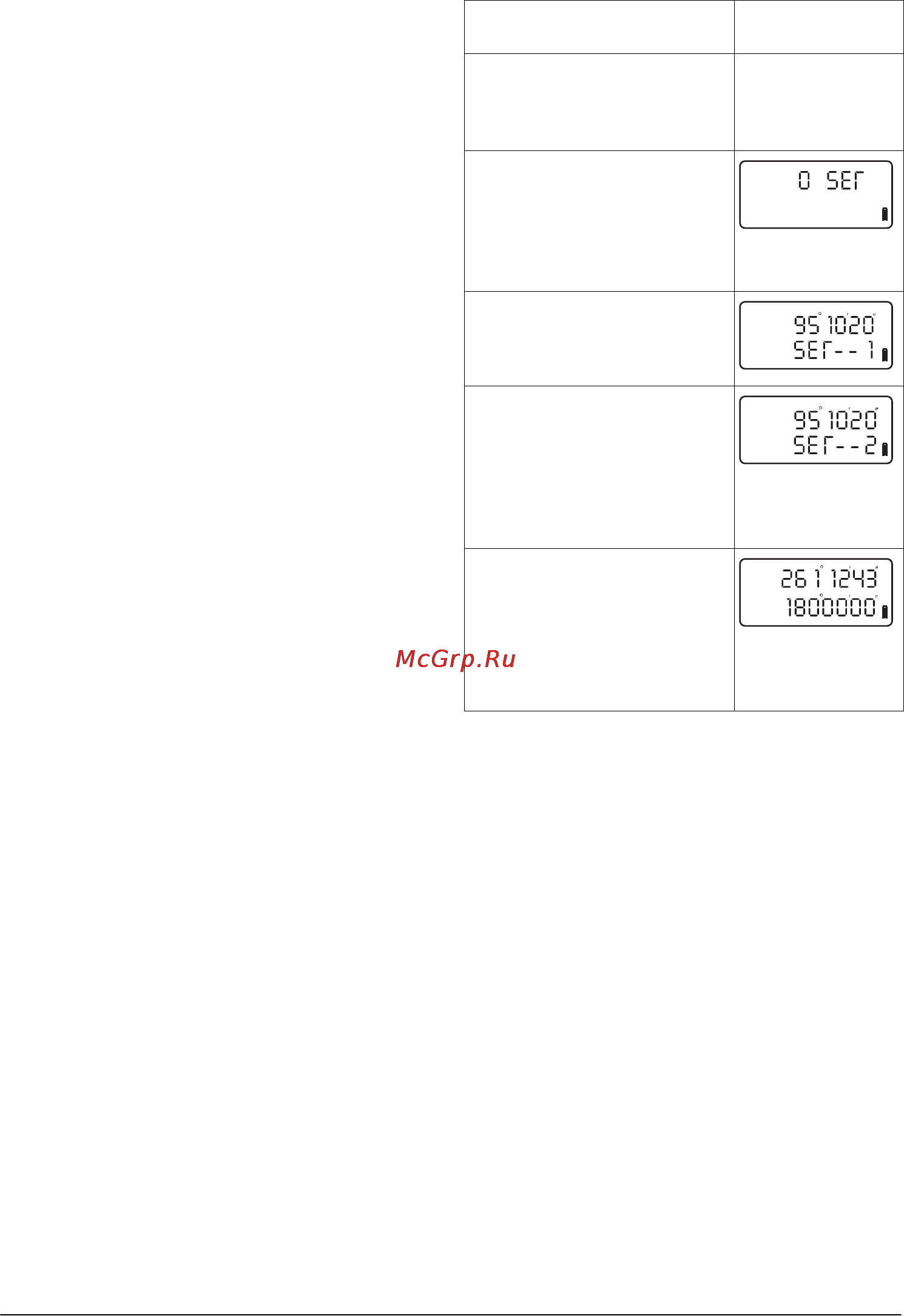

Delovni koraki Prikazi na
displeju
– Postavite merilno orodje na
ravno podlogo. „Namestitev
in naravnavanje merilnega
orodja“ glejte stran 205.
– Pritisnite in zadržite tipko
V/% in istočano pritisnite
vklopno/izklopno tipko 20.
Na displeju se pojavi justirni
način delovanja za navpični
kot.
– Zasukajte teleskop skozi
navpično ničto točko.
– Naravnajte teleskop na
merilno točko v enaki višini z
merilnim orodjem
(maksimalni odklon 10
').
– Pritisnite tipko V/%.
Podatki za prvo meritev se
shranijo.
– Zasukajte teleskop za 180°
in ga ponovno naravnajte na
enako merilno točko.
– Pritisnite tipko V/%.
Podatki za drugo meritev se
shranijo in navpična ničta
točka se ponovno določi.
V
H
R
V
H
R
V
H
R
V
H
R
OBJ_BUCH-1021-001.book Page 207 Tuesday, June 23, 2009 8:57 AM
