212 | Hrvatski 2 610 A15 111 • 23.6.09
Funkcijske tipke
– Uključite displej i pritisnite odgovarajuću tipku
za biranje tražene opcije.
samo za DGT 2:
DGT 2 se može povezati sa elektroničkim mjernim
instrumentom za udaljenosti. Upravljanje se
provodi preko drugog zauzeća tipkovnice.
Konfiguriranje mjernog alata
– Uključite displej.
„Uključivanje displeja“ vidjeti na str. 211.
– Istodobno pritisnite tipke R/L i V/%.
Displej pokazuje standardno pokazivanje.
– Za provođenje traženih promjena, jednu iza
druge pritisnite opisane tipke.
– Nakon što ste unijeli sve promjene, ponovno
istodobno pritisnite tipke R/L i V/%.
Oglasit će se dugi signal i displej će pokazati
vaša podešavanja.
samo za DGT 2:
Primjena kompenzatora
Da bi se mogla provesti precizna mjerenja kuta,
mora biti aktiviran senzor nagiba kompenzatora.
Time se automatski kompenziraju vertikalna
odstupanja mjernog alata.

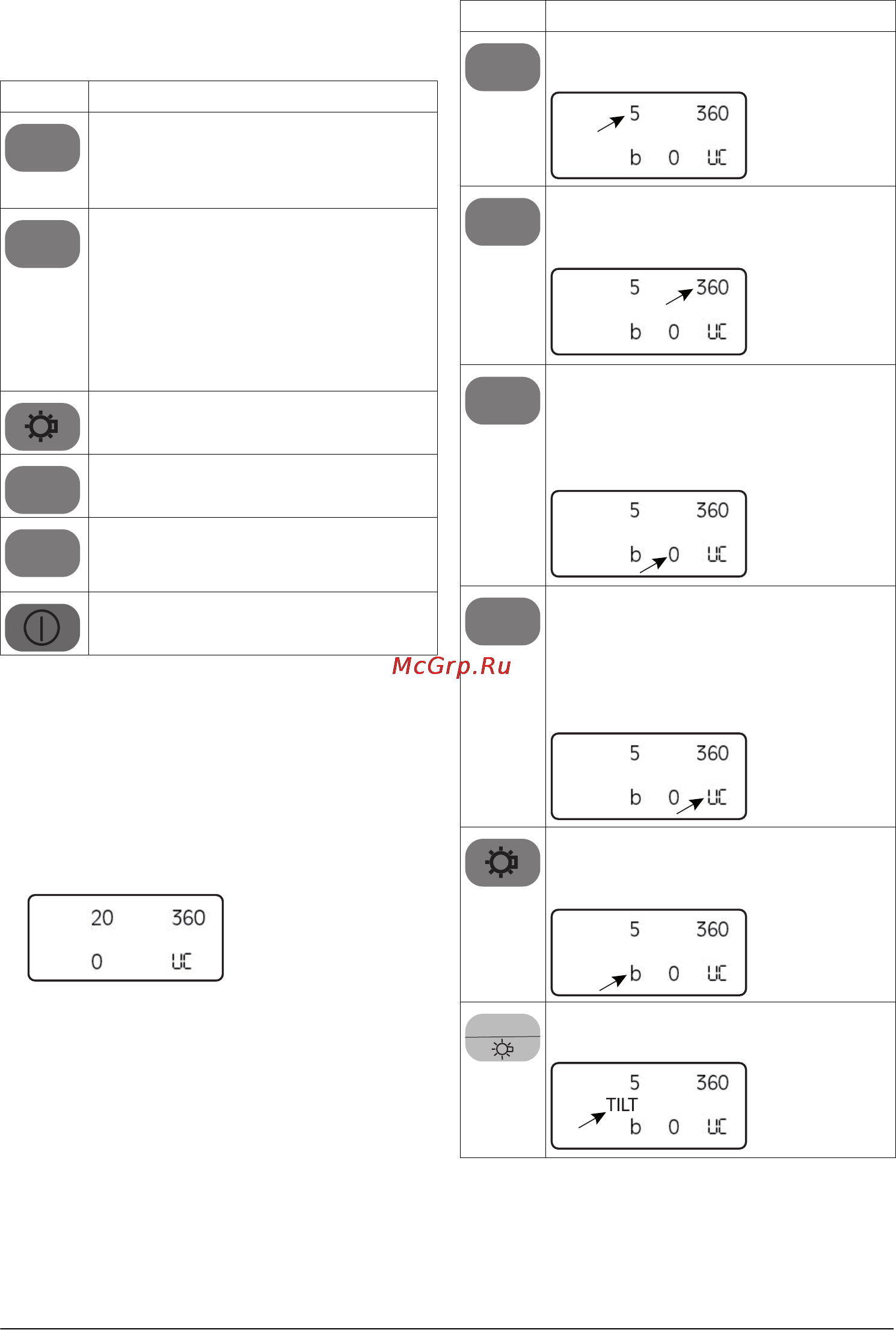

Tipka Funkcija
Tipka za smjer brojanja horizontalnog
kruga:
u smjeru kazaljke na satu („R“) ili
suprotno smjeru kazaljke na satu („L“)
Zaporna tipka za očitanje horizontalnog
kruga:
utvrditi ili deblokirati trenutačnu
vrijednost za očitanje horizontalnog
kruga.
Kod utvrđivanja, vrijednost kod
okretanja mjernog alata ostaje
nepromijenjena i treperi pokazivač kuta.
Tipka za uključivanje/isključivanje, za
osvjetljenje displeja i nitnog križa
Tipka za pokazivanje kuta u Gon („G“) ili
%
Tipka za položaj nule horizontalnog
kruga: pokazivač za horizontalni krug
namjestiti na nulu
Tipka za uključivanje/isključivanje
displeja 20
R/L
HOLD
V / %
OSET
Tipka Promjena/Pokazivanje
Promijeniti korake za pokazivanje kuta:
Dužina koraka po izboru u 5’’ ili 10’’.
Pokazivanje kuta za horizontalni i
vertikalni kut promijeniti od 360° u 400
Gon.
Promijeniti automatsko vrijeme
isključivanja za displej:
0 nema automatskog isključivanja
10 isključivanje nakon 10 sekundi
30 isključivanje nakon 30 sekundi.
Promijeniti nultu točku vertikalnog kruga
kuta:
ua kut zenita
ub vertikalni kut
uc visinski kut
(vidjeti sliku D)
Uključivanje ili isključivanje tonskog
signala, koji će se oglasiti kod 0°, 90°,
180° i 270°.
samo za DGT 2:
Aktiviranje funkcije kompenzatora
R/L
V / %
HOLD
OSET
FUNC
OBJ_BUCH-1021-001.book Page 212 Tuesday, June 23, 2009 8:57 AM
