Hrvatski | 2152 610 A15 111 • 23.6.09
Provjera i podešavanje kružne libele
Provjerite:
Kod ispravnog podešavanja, kružna libela mora biti
centrirana nakon provjere odnosno podešavanja
cijevne libele.
Podešavanje: (vidjeti slike K1
–K2)
Napomena: Pazite da se vijci za podešavanje (S1-
3) ne pretegnu.
– Otpustite vijke za podešavanje sa trnom za
podešavanje 30 za jednu četvrtinu okreta i
stegnite drugi vijak za podešavanje za jednu
četvrtinu okreta.
– Podešavanje ponavljajte toliko često dok
mjehurić libele ne bude centriran.
Primjer na slici pokazuje kako se libela pomiče
kada se vijak S2 otpusti i vijak S1 stegne.
Provjera i podešavanje optičkog viska
Ovim podešavanjem se vidljiva linija optičkog viska
dovodi u podudarnost sa vertikalnom osi.
Provjerite:
– Naciljajte sa optičkim viskom 9 na mjernu točku
na tlu.
U tu svrhu regulirajte vijak stopala 1 ili otpustite
zaporni vijak X stativa i pomaknite mjerni alat
sve dok optički visak ne leži iznad mjerne točke.
– Mjerni alat sada okrenite za 180°.
Kod ispravnog podešavanja optički visak mora
ležati iznad mjerne točke.
Podešavanje:
Ovim podešavanjem se vidljiva linija optičkog viska
dovodi u podudarnost sa vertikalnom osi mjernog
alata.
– Okrenite poklopac 29 u smjeru suprotnom
kazaljci na satu i skinite ga. (vidjeti sliku L1)
– Za četvrtinu okreta otpustite jedan od 4 vijaka
za podešavanje (O 1-4) sa trnom za
podešavanje 30 i jedan drugi vijak za
podešavanje stegnite za jednu četvrtinu okreta.
– Podešavanje ponavljajte toliko često dok se
mjerna točka ne nađe na pola puta (1/2 t)
između polazne točke i nitnog križa.
Primjer pokazuje kako se podešavanje mijenja
kada se vijak O3 otpusti i vijak O4 stegne.
(vidjeti sliku L2)
– Ponavljajte provjeru i podešavanje, sve dok
nema nikakvog odstupanja između mjerne
točke i nitnog križa i kada se mjerni alat okreće
u njegovoj vertikalnoj osi.
Postavljanje vertikalnog nultog položaja
– Pritisnite proizvoljnu tipku.
Oglasit će se pip-ton i mjerni alat će se vratiti na
normalni način mjerenja.

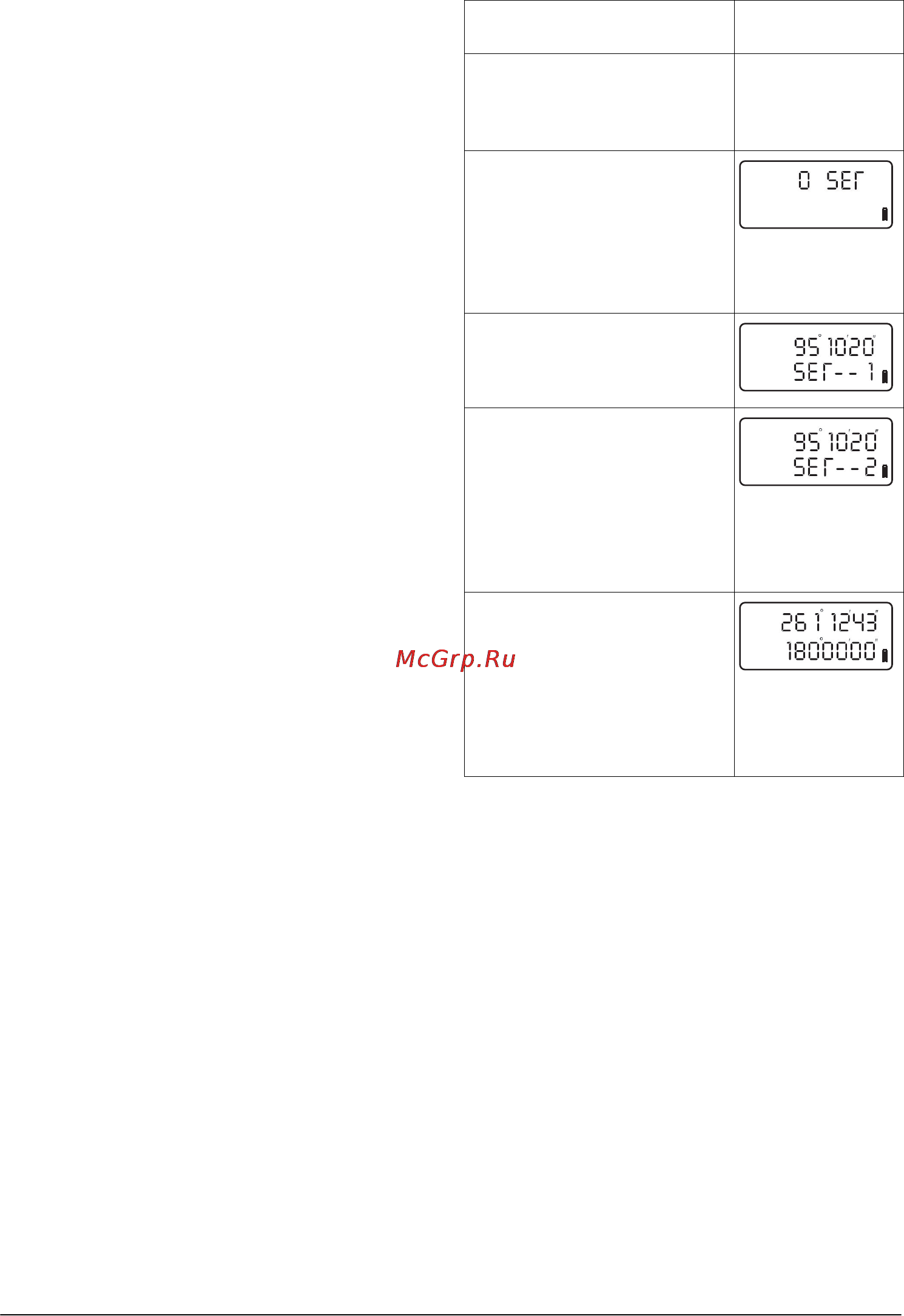

Radne operacije Pokazivanja
displeja
– Stavite mjerni alat na ravnu
površinu. „
Postavljanje i
izravnavanje mjernog alata“
vidjeti na str. 213.
– Pritisnite i držite pritisnutu
tipku V/% i dodatno
pritisnite tipku za
uključivanje/isključivanje 20.
Displej pokazuje režim
podešavanja za vertikalni
kut.
– Okrenite teleskop kroz
vertikalnu nultu točku.
– Usmjerite teleskop na jednu
mjernu točku u istoj visini sa
mjernim alatom
(maksimalno odstupanje
10
').
– Pritisnite tipku V/%.
Memorirati će se podaci za
prvo mjerenje.
– Okrenite teleskop za 180° i
usmjerite ga ponovno na
istu mjernu točku.
– Pritisnite tipku V/%.
Memorirati će se podaci za
drugo mjerenje i ponovno
utvrditi vertikalna mjerna
točka.
V
H
R
V
H
R
V
H
R
V
H
R
OBJ_BUCH-1021-001.book Page 215 Tuesday, June 23, 2009 8:57 AM
