58 | Italiano 2 610 A15 111 • 23.6.09
Tasti di funzione
– Accendere il display e premere il relativo tasto per
selezionare l’opzione desiderata.
solo per DGT 2:
Il DGT 2 può essere collegato con un telemetro elet-
tronico. Il comando avviene tramite l’attribuzione dop-
pia della tastiera.
Configurazione dello strumento di misura
– Accendere il display.
«Accensione del display» vedi pagina 57.
– Premere contemporaneamente i tasti R/L e V/%.
Il display visualizza l’indicazione standard.
– Per effettuare le modifiche desiderate, premere i
tasti descritti di seguito.
– Quando sono state immesse tutte le modifiche,
premere di nuovo contemporaneamente i tasti R/L
e V/%.
Suona un segnale lungo ed il display visualizza le
Vostre regolazioni.

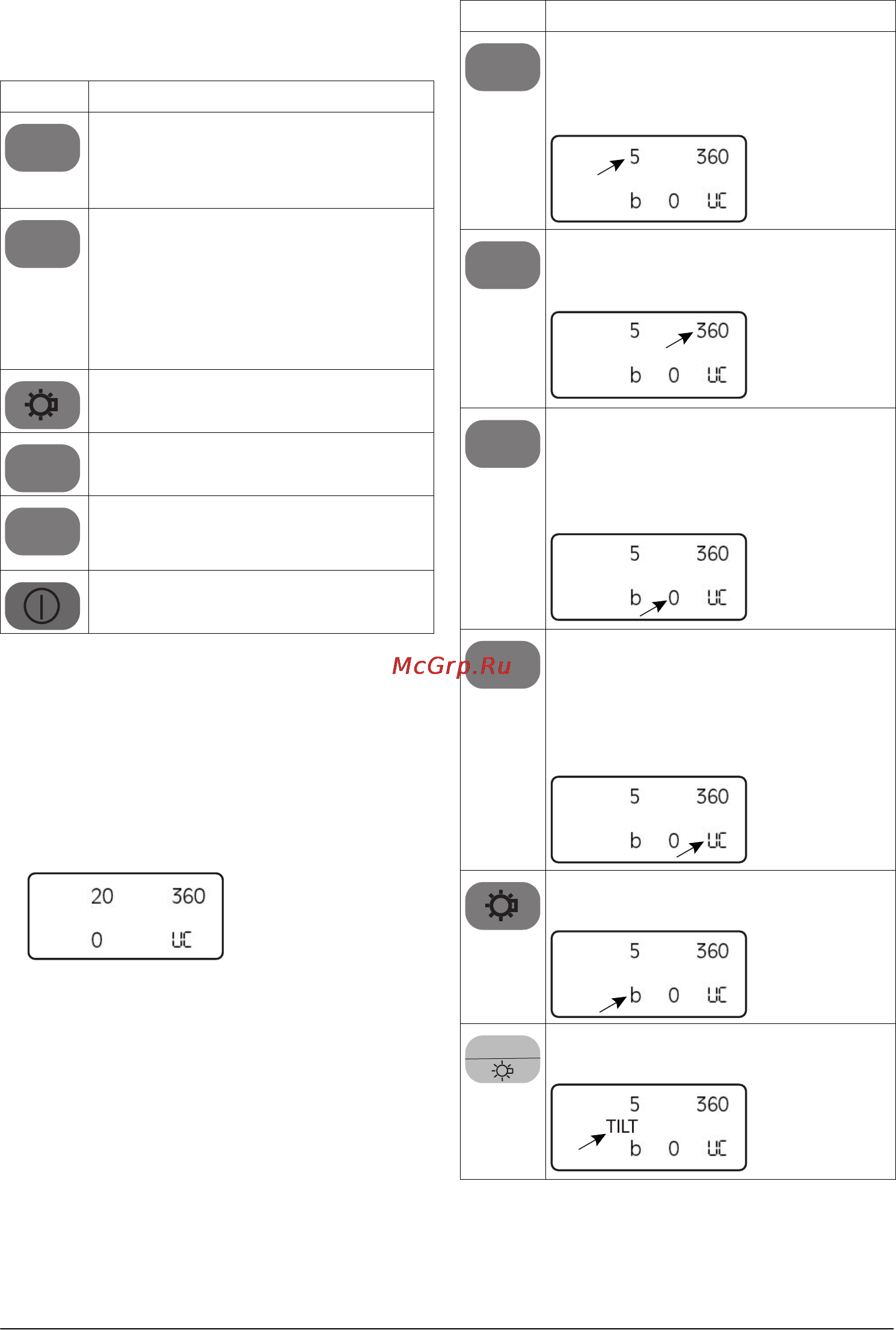

Tasto Funzione
Tasto per la direzione di conteggio del
cerchio azimutale:
in senso orario («R») oppure
in senso antiorario («L»)
Tasto di determinazione per la lettura del
cerchio azimutale:
determinare oppure confermare valore
attuale per cerchio azimutale.
Durante la determinazione il valore rimane
immutato ruotando lo strumento di misura
e l’indicazione dell’angolo lampeggia.
Tasto accensione/spegnimento per l’illu-
minazione del display e reticolo
Tasto per indicazione dell’angolo in Gon
(«G») oppure %
Tasto per azzeramento del cerchio azimu-
tale: indicazione per azzerare il cerchio
azimutale
Tasto di accensione/spegnimento per
display 20
R/L
HOLD
V / %
OSET
Tasto Modifica/indicazione
Operazioni per modificare indicazione
dell’angolo:
larghezza di passo selezionabile in 5’’ o
10’’.
Modificare l’indicazione dell’angolo per
angolo orizzontale e verticale da 360° in
400 Gon.
Modificare il tempo di disinserimento auto-
matico per il display:
0 nessun disinserimento automatico
10 disinserimento dopo 10 secondi
30 disinserimento dopo 30 secondi.
Modificare i punti zero del cerchio
dell’angolo verticale:
ua Angolo zenit
ub Angolo verticale
uc Angolo di elevazione
(vedi figura D)
Inserire o disinserire il segnale acustico
che suona a 0°, 90°, 180° e 270°.
solo per DGT 2:
Attivare la funzione del compensatore
R/L
V / %
HOLD
OSET
FUNC
OBJ_BUCH-1021-001.book Page 58 Tuesday, June 23, 2009 8:57 AM
