Nederlands | 672 610 A15 111 • 23.6.09
Functietoetsen
– Schakel het display in en druk op de bijbehorende
toets om de gewenste optie te kiezen.
alleen voor DGT 2:
De DGT 2 kan worden verbonden met een elektro-
nisch afstandsmeetgereedschap. De besturing vindt
plaats via de secundaire toetsen van het toetsenbord.
Meetgereedschap configureren
– Schakel het display in.
„Display inschakelen” zie pagina 66.
– Druk tegelijkertijd op de toetsen R/L en V/%.
In het display wordt de standaardindicatie weerge-
geven.
– Om de gewenste wijzigingen uit te voeren, drukt u
op de hierna beschreven toetsen.
– Nadat u alle wijzigingen heeft ingevoerd, drukt u
opnieuw tegelijkertijd op de toetsen R/L en V/%.
Er klinkt een lang signaal en het display toont uw
instellingen.
alleen voor DGT 2:
Compensator toepassen
Om nauwkeurige hoekmetingen uit te voeren, moet de
hellingssensor van de compensator geactiveerd zijn.
Daardoor worden verticale afwijkingen van het meet-
gereedschap automatisch gecompenseerd.

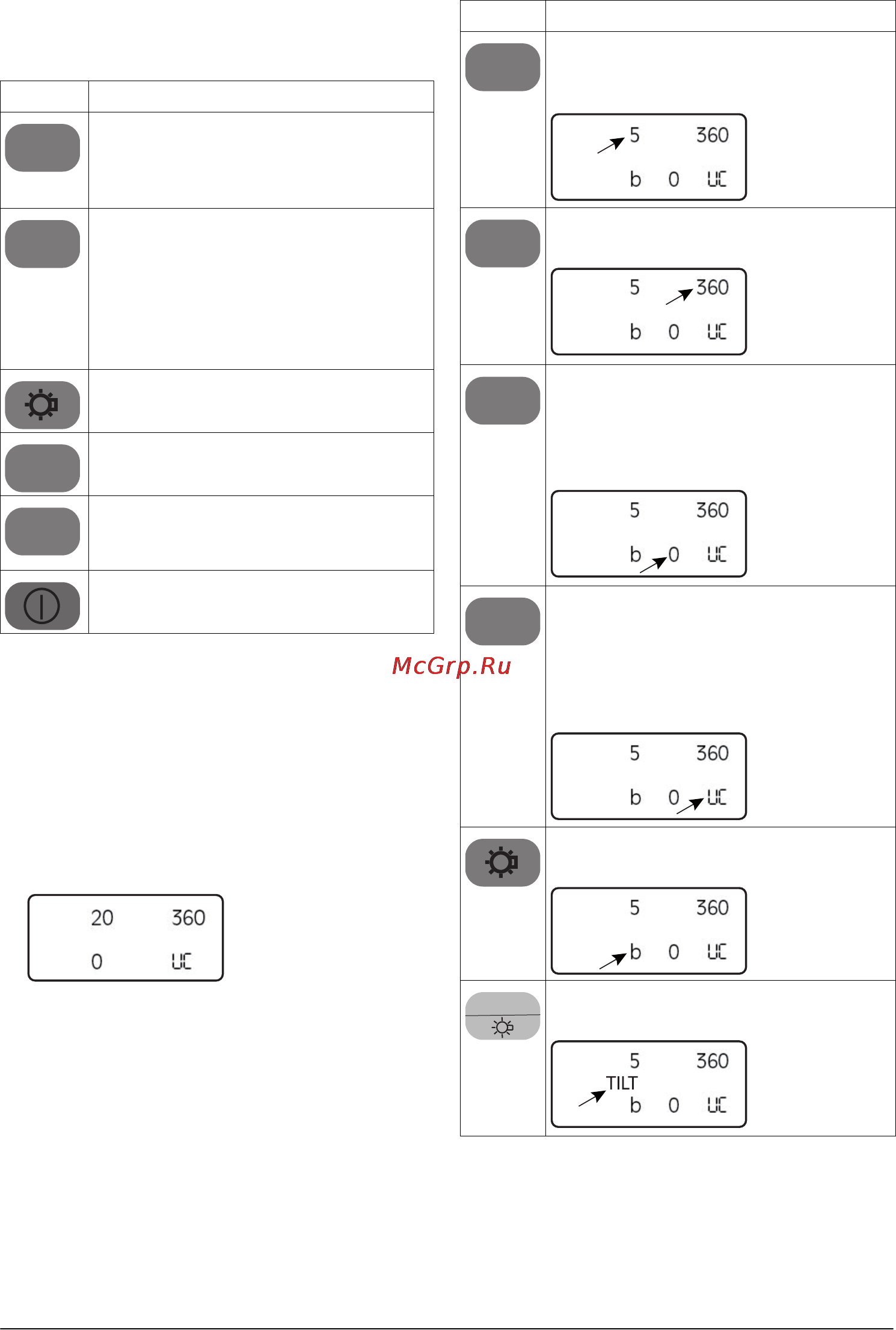

Toets Functie
Toets voor telrichting van de horizontale
cirkel:
met de wijzers van de klok mee („R”) of
tegen de wijzers van de klok in („L”)
Vastzettoets voor aflezen van horizontale
cirkel:
actuele waarde voor horizontale cirkel
vastzetten of vrijgeven.
Bij het vastzetten blijft de waarde bij het
draaien van het meetgereedschap onver-
anderd en knippert de hoekindicatie.
Aan/uit-toets voor verlichting van display
en draadkruis
Toets voor hoekindicatie in gon („G”) of
%
Toets voor nulstand van horizontale cirkel:
Indicatie voor horizontale cirkel op nul zet-
ten
Aan/uit-toets voor display 20
R/L
HOLD
V / %
OSET
Toets Wijziging/indicatie
Stappen voor hoekindicatie wijzigen:
stapbreedte kan worden gekozen in 5’’ of
10’’.
Hoekindicatie voor horizontale en verticale
hoek van 360° in 400 gon wijzigen.
Automatische uitschakeltijd voor het dis-
play wijzigen:
0 geen automatische uitschakeling
10 Uitschakeling na 10 seconden
30 Uitschakeling na 30 seconden.
Nulpunten van de verticale hoekcirkel wij-
zigen:
ua Zenithoek
ub Verticale hoek
uc Hoogtehoek
(zie afbeelding D)
Geluidssignaal uitschakelen dat bij 0°,
90°, 180° en 270° klinkt.
alleen voor DGT 2:
Compensatorfunctie activeren
R/L
V / %
HOLD
OSET
FUNC
OBJ_BUCH-1021-001.book Page 67 Tuesday, June 23, 2009 8:57 AM
