Svenska | 832 610 A15 111 • 23.6.09
endast för DGT 2:
DGT 2 kan anslutas till ett elektroniskt mätverktyg för
avstånd. Mätverktyget styrs med tangentbordets
andra inställning.
Konfigurering av mätverktyget
–Slå på displayen.
”Slå på displayen” se sidan 82.
– Tryck samtidigt knapparna R/L och V/%.
Displayen visar standardindikeringen.
– För ändring tryck de knappar som beskrivs nedan.
– När alla ändringar matats in tryck samtidigt knap-
par R/L och V/%.
En lång ljudsignal avges och displayen visar gjorda
inställningar.
endast för DGT 2:
Inkoppling av kompensatorn
För exakta vinkelmätningar måste kompensatorns lut-
ningssensor vara aktiverad. Härvid kompenseras auto-
matiskt mätverktygets vertikala avvikelser.
Om mätverktyget står ostabilt eller används vid kraftig
vind kan vertikalvinkelns indikering vara obeständig. I
detta fall är det bättre att avaktivera lutningssensorn.
– För visning av kompensationsvärdet tryck samti-
digt knapparna R/L och V/%.
För att återgå till standardindikeringen tryck igen
samtidigt knapparna R/L och V/%.
När mätverktyget ligger utanför kompensationsområ-
det visas på displayen:
– Rikta in mätverktyget.
”Uppställning och inriktning av mätverktyget” se
sidan 84.

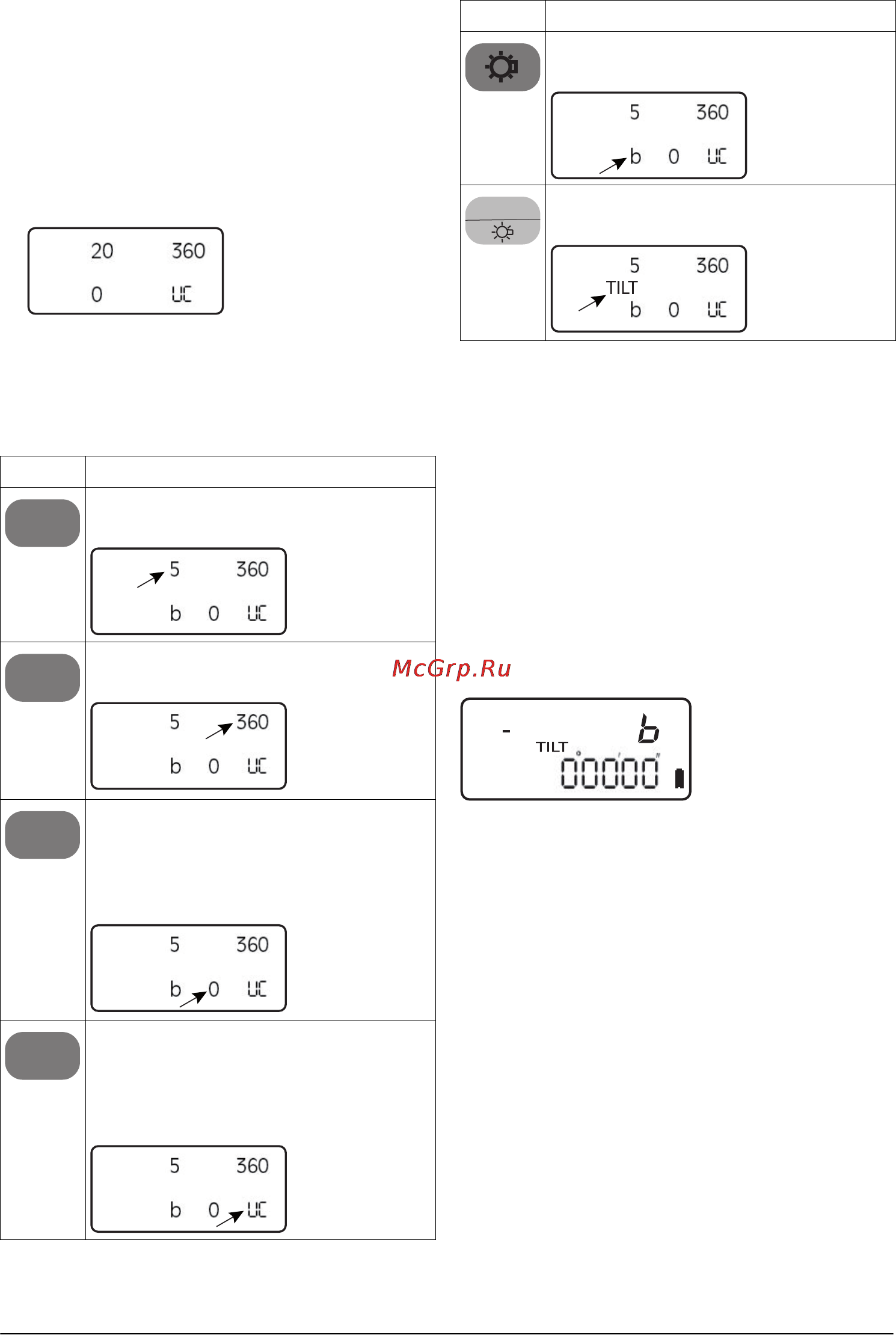

Knapp Ändring/indikering
Ändring av steg för vinkelindikering:
Steg i 5’’ eller 10’’ kan väljas.
Ändra vinkelindikeringen för horisontal-
och vertikalvinkel från 360° till 400 Gon.
Ändring av automatiskt frånslag av dis-
playen:
0 Inget automatiskt frånslag
10 Frånslag efter 10 sekunder
30 Frånslag efter 30 sekunder.
Ändring av vertikalvinkelkretsens nollläge:
ua Zenitvinkel
ub Vertikalvinkel
uc Höjdvinkel
(se bild D)
R/L
V / %
HOLD
OSET
Till- och frånslag av ljudsignalen som
avges vid 0°, 90°, 180° och 270°.
endast för DGT 2:
Aktivering av kompensatorfunktionen
Knapp Ändring/indikering
FUNC
V
H
RL
