94 | Norsk 2 610 A15 111 • 23.6.09
Kontroll og innstilling av optisk lodd
Med denne innstillingen plasseres den synlige linjen til
det optiske loddet slik at den stemmer overens med
den vertikale aksen.
Kontroll:
– Sikt med det optiske loddet 9 på et målepunkt på
bakken.
Juster da enten fotskruene 1 eller løsne låseskruen
X på stativet og beveg måleverktøyet til det
optiske loddet ligger over målepunktet.
– Drei måleverktøyet nå 180°.
Ved en korrekt innstilling må det optiske loddet ligge
over målepunktet.
Innstilling:
Med innstillingen plasseres den synlige linjen til det
optiske loddet slik at den stemmer overens med den
vertikale aksen til måleverktøyet.
– Drei dekselet 29 mot urviserne og ta det av.
(se bilde L1)
– Løsne en av de 4 stillskruene (O 1-4) med innstil-
lingsdoret 30 og trekk en annen stillskrue en fjer-
dedels omdreining fast.
– Gjenta innstillingen helt til målepunktet befinner
seg halvveis (1/2 t) mellom utgangspunktet og
trådkorset.
Eksempelet viser hvordan innstillingen endres når
du løsner skruen O3 og trekker fast skruen O4.
(se bilde L2)
– Gjenta kontrollen og innstillingen til det ikke finnes
avvik mellom målepunkt og trådkors, heller ikke når
måleverktøyet dreies i sin vertikale akse.
Setting av vertikal nullposisjon
– Trykk på hvilken som helst tast.
En pipelyd lyder og måleverktøyet går tilbake til
normal målemodus.

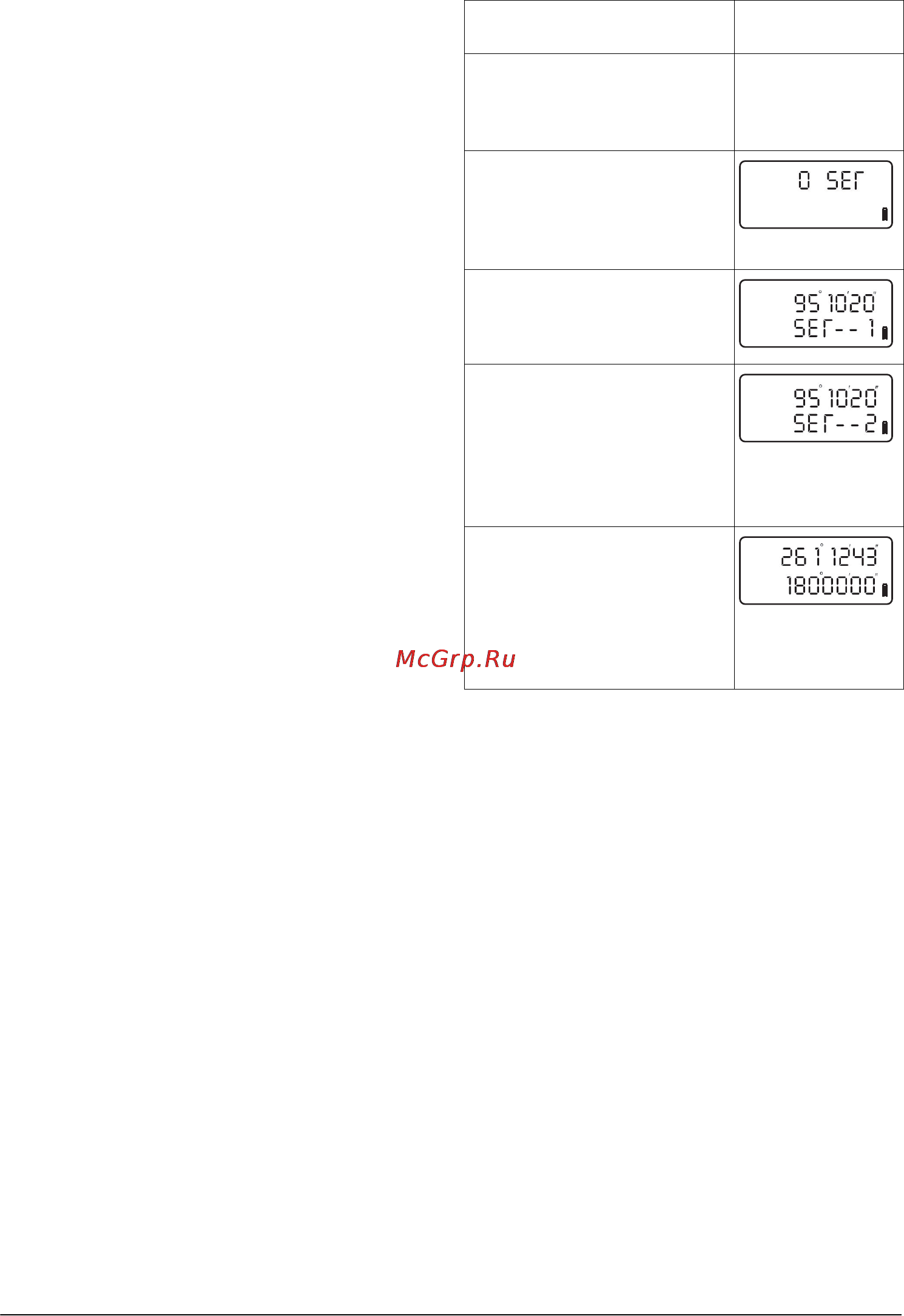

Arbeidsskritt Display-
anvisninger
– Sett måleverktøyet på en plan
flate. «Oppstilling og oppret-
ting av måleverktøyet» se
side 92.
– Trykk og hold tasten V/%
trykt inne og trykk i tillegg på
på-/av-tasten 20.
Displayet viser justeringsmo-
dus for vertikalvinkelen.
– Drei teleskopet gjennom verti-
kalt nullpunkt.
– Rett teleskopet mot et måle-
punkt på samme høyde som
måleverktøyet (maksimalt
avvik 10').
– Trykk tasten V/%.
Dataene for første måling
lagres.
– Drei teleskopet 180° og rett
det igjen mot samme måle-
punkt.
– Trykk tasten V/%.
Dataene for den andre målin-
gen lagres og det vertikale
nullpunktet fastsettes på nytt.
V
H
R
V
H
R
V
H
R
V
H
R
OBJ_BUCH-1021-001.book Page 94 Tuesday, June 23, 2009 8:57 AM
