Suomi | 992 610 A15 111 • 23.6.09
Toimintopainikkeet
– Käynnistä näyttö ja paina kyseistä näppäintä, halu-
tun vaihtoehdon valitsemiseksi.
vain mallia DGT 2 varten:
DGT 2 voidaan liittää elektroniseen etäisyysmittaus-
työkaluun. Ohjaus tapahtuu näppäimistön kaksoistoi-
minnan avulla.
Mittaustyökalun konfigurointi
– Käynnistä näyttö.
”Näytön käynnistys” katso sivu 98.
– Paina samanaikaisesti näppäimiä R/L ja V/%.
Näytössä on vakiolukema.
– Haluttujen muutosten tekemiseksi, painat seuraa-
vassa selostettuja näppäimiä.
– Kun olet syöttänyt kaikki muutokset, painat taas
samanaikaisesti näppäimiä R/L ja V/%.
Kuuluu pitkä äänimerkki ja asetuksesi näkyvät näy-
tössä.
vain mallia DGT 2 varten:
Kompensaattorin asennus
Tarkkojen kulmamittausten suorittamista varten, tulee
kompensaattorin kallistustunnistin aktivoida. Tämän
avulla tasataan automaattisesti mittaustyökalun pysty-
suorat poikkeamat.
Jos mittaustyökalu seisoo epävakaasti tai jos sitä käy-
tetään voimakkaassa tuulessa, saattaa se johtaa pys-
tykulman pysymättömään näyttöön. Tässä
tapauksessa kannattaa kallistustunnistin deaktivoida.
– Paina samanaikaisesti näppäimiä R/L ja V/% kom-
pensaatioarvon näyttämiseksi.
Palataksesi vakionäyttöön, painat taas samanaikai-
sesti näppäimiä R/L ja V/%.

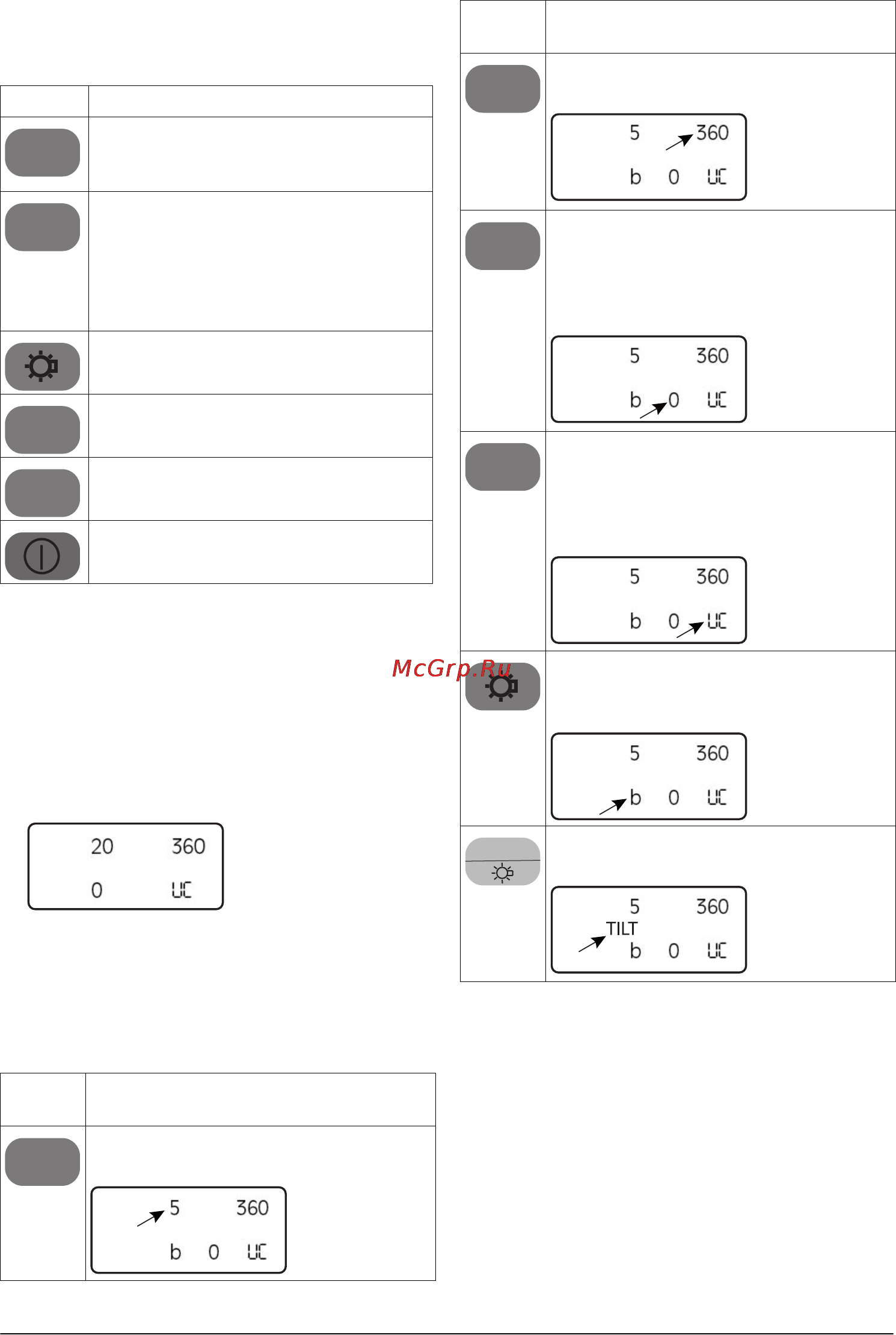

Näppäin Toiminta
Vaakakehän laskentasuunnan näppäin:
myötäpäivään (”R”) tai
vastapäivään (”L”)
Vaakakehälukeman lukituspainike:
Lukitse tai vapauta vaakakehän kyseinen
arvo.
Lukittaessa arvo säilyy muuttumattomana
mittaustyökalua kierrettäessä ja kulma-
näyttö vilkkuu.
Näytön ja hiusristin käynnistysnäppäin
Näppäin kulmanäyttöä varten, Gon (”G”)
tai %
Vaakakehän nolla-asennon näppäin: Vaa-
kakehän nollauksen näyttö
Näytön käynnistysnäppäin 20
Näp-
päin
Muutos/näyttö
Kulmanäytön muutoksen vaiheet:
valittavissa 5’’ tai 10’’ vaihe.
R/L
HOLD
V / %
OSET
R/L
Muuta vaaka- ja pystykulman kulmanäyttö
arvosta 360° arvoon 400 Gon.
Näytön automaattisen poiskytkentäajan
muutos:
0 ei automaattista poiskytkentää
10 poiskytkentä 10 sekunnin kuluttua
30 poiskytkentä 30 sekunnin kuluttua.
Pystykulmakehän nollapisteen muutos:
ua zeniittikulma
ub pystykulma
uc korkeuskulma
(katso kuva D)
Äänimerkin kytkeminen päälle ja pois
päältä, joka kuuluu kohdissa 0°, 90°,
180° ja 270°.
vain mallia DGT 2 varten:
Kompensaattoritoiminnon aktivointi
Näp-
päin
Muutos/näyttö
V / %
HOLD
OSET
FUNC
OBJ_BUCH-1021-001.book Page 99 Tuesday, June 23, 2009 8:57 AM
