![Falmec Zeus 90 PRO [54/80] Demontering och monteringsanvisning](/img/pdf.png)
Falmec Zeus 90 PRO [54/80] Demontering och monteringsanvisning
![Falmec Zeus 90 PRO [54/80] Demontering och monteringsanvisning](/views2/1996981/page54/bg36.png)
54
2: 1:a Hastigheten
När LED:n är släckt: ett tryck på knappen aktiverar fl äktens första hastighet och respektive LED lyser upp. Funktionen aktiveras
då knappen släpps.. När LED:n är släckt och en annan hastighet är aktiverad, återgår man till 1:a hastigheten genom ett tryck på
knappen, LED:n tänds och LED:n för föregående inställda hastighet släcks. När LED:n lyser kan man genom ett tryck stänga av
både LED och MOTOR. När LED:n är släckt, kan man aktivera recirkulationsfunktionen genom att hålla knappen intryckt (3 sek).
Under recirkulationsfunktionen (aktiv under 24 timmar), blinkar LED:n. Vid aktivering av denna funktion, arbetar fl äkten på 1:a has-
tigheten i en timme, därefter stängs den av i tre timmar och arbetar sedan i en timme. Denna cykel repeteras under 24 timmar. När
denna funktion är aktiverad, kan inga andra funktioner väljas. För att avaktivera denna funktion, håll In knapp 2 i minst 3 sekunder.
3: 2: a hastigheten När LED:n är släckt och annan hastighet är aktiverad, aktiveras denna hastighet genom ett tryck på knappen, LED:n
tänds och LED:n på föregående inställda hastighet släcks.. När LED:n är släckt samtidigt som Ingen annan hastighet är aktiverad,
händer ingenting när knappen trycks in. När LED:n är tänd, är knapp 3 funktionslös. Därför måste du först trycka på hastighet 1,
om du skall stänga av fl äkten
4: 3: e hastigheten När LED:n är släckt och annan hastighet aktiverad, aktiveras denna hastighet genom ett tryck på knappen, , LED:n
tänds och LED:n på föregående inställda hastighet släcks . När LED:n är släckt samtidigt som Ingen annan hastighet är aktiverad,
händer ingenting när knappen trycks in. När LED:n är tänd, är knapp 4 funktionslös. Därför måste du först trycka på hastighet 1,
om du skall stänga av fl äkten
5: 4: e hastigheten När LED:n är släckt och annan hastighet aktiverad, aktiveras denna hastighet genom ett tryck på knappen, , LED:n
tänds och LED:n på föregående inställda hastighet släcks . När LED:n är släckt samtidigt som Ingen annan hastighet är aktiverad,
händer ingenting när knappen trycks in. När LED:n är tänd, är knapp 5 funktionslös. Därför måste du först trycka på hastighet 1,
om du skall stänga av fl äkten. 4:e hastigheten är aktiverad i 14 min och återgår automatiskt till 3:e hastigheten. När du skall stänga
av fl äkten måste du först trycka på hastighet 1..
6: Belysning - Parning Fjärrkontroll Belysning: Ett tryck på T6 slår på eller av belysningen. T6 lyser upp när belysningen är aktiverad.
Parning Fjärrkontroll (tillbehör): Vid avstängd belysning och fl äkt, håll in T6 knappen vilket aktiverar parningen av fjärrkontrollen.
T6 knappen blinkar under maximalt 10 sekunder. När den blinkar, tryck in valfri kanpp på fjärrkontrollen. Funktionen deaktiveras
efter 10 sekunder, eller tidigare om kompatibel fjärrkontroll hittas.
Funktioner vid knapptryckning: Förlängt tryck = fi ngret tryckt mot knappen i minst 3 sekunder, funktionen aktiveras under intryckning-
en. Kort tryck = fi ngret intryckt mindre än 3 sekunder, funktionen aktiveras när knappen släpps. Fjärrkontroll (tillbehör): Placera
apparaten långt från elektromagnetiska källor vilka kan störa de elektroniska funktionerna i fl äktkåpan Maxmalt driftområde 4 m.
Detta område kan variera baserat på ev elektromagnetiska störningar från andra apparater.
Förklaring av funktioner
Fjärrkon troll
Belysningsknapp
Ett tryck på belysningsknappen tänder/släcker belysning Ett tryck på ‘-’ Knappen minskar hastigheten. Om 1:a hastigheten är
aktiverad, innebär ett tryck
‘ - ‘ Knapp
på ‘-’ knappen avstängning av motorn. Om motorn är avstängd, innebär ett tryck på ‘+’ knappen aktivering av 1:a hastigheten
‘ + ‘ Knapp
Om motorn är igång, innebär ett tryck på ‘+’ knappen att hastigheten höjs ända upp till max. Om motorn är igång, innebär ett tryck
på timer knappen aktivering/avaktivering av timerfunktionen.
Timer Knapp
Tryck in belysningsknappen och Timerknappen samtidigt tills den blå LED:n börjar blinka. Om “-” knappen på fjärrkontrollen hålls
in I 5 sekunder, genereras en ny kod I minnet. Detta bekräftas av 3 korta blinkningar från LED:n.
Code Change
För att återgå till standardkoden, håll in “-” knappen och “+”
knappen I 5 sekunder. Memorering av standardkoden bekräftas
(only in case of malfunction)
Av 3 korta blinkningar från LED:n. Varje gång en ny kod genereras eller att standrdkoden programmeras i fjärrkontrollen, är det
nödvändigt att även genomföra parningen enl. föregående beskrivning .

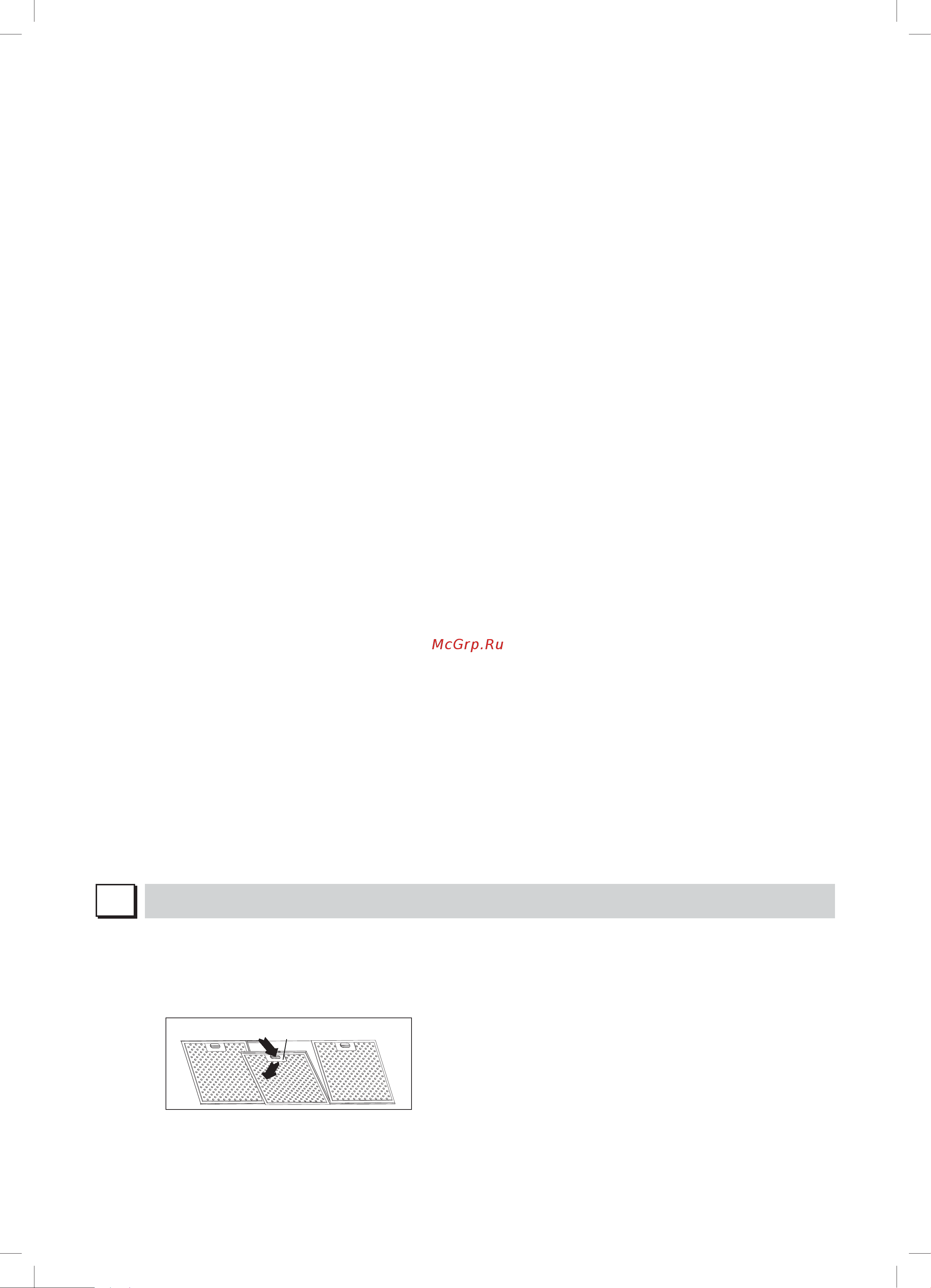

FILTER DEMONTERING OCH MONTERINGSANVISNING
H
1. METALLFILTER
För att ta bort fettfiltret i metal, dra ned handtaget A tills det släpper från främre fästet; vik det sedan nedåt, och dra ut filtret från bakre
infästningen. För att montera filtret, genomför ovanstående i motsatt ordning..
Kåpor med kantsugsfunktion:
-Öppna panelen (se fig. 1). Använd handtag A för att ta bort fettfiltret.
A
2. KOLFILTER
För att byta ut kolfiltren, fortsätt enl följande: Ta bort fettfiltren enl beskrivning ovan. De två filtren är placerade på sidorna av fläktmo-
torn och är nu enkla att komma åt. För att installera filtren se bild. I de fall kåpan har motorlåda är filtren placerade på nedre delen av
lådan. För att installera filtren se bild. Kontakta återförsäljaren för att beställa nya filter.
