18
Die Geschwindigkeit 1,2 und 3 wird von der eingeschalteten Ledanzahl ausschließlich Licht- und Schaltuhrled angezeigt.
(In der Ausführung mit 4 Geschwindigkeiten zeichnet sich die Taste + durch ein Blinklicht aus. Die 4. Geschwindigkeit (Intensivgeschwin-
digkeit) ist zeitgesteuert und nach ca. 7 Minuten geht der Motor automatisch zur 3. Geschwindigkeit über).
Modalität- Druckknopf
Funktion: Ein- und Ausschaltung des Abzugshaubenmotors.
Die Funktion “gewünschte Geschwindigkeit” gestattet die Einschaltung des Motors bei der Geschwindigkeit, die vor der letzten Aus-
schaltung gewählt worden war.
Option: Ausführung mit Fernbedienung (nur für einige Ausführungen erhältlich).
HIN WEISE:
Das Gerät nicht in der Nähe von elektromagnetischen Wärmequellen positionieren, da diese die Funktion der Elektronik der Dunstab-
zugshaube beeinträchtigen könnten.
Maximaler Betriebsabstand 5 Meter. Dieser Abstand kann bei elektromagnetischen Interferenzen anderer Geräte kürzer sein.
Lichtknopf der Fernbedienung: On/Off Licht.
Druckknopf – und + Reduzierung/Steigerung der Geschwindigkeit (zur Motoreinschaltung ist es gleichgültig, ob man auf die Taste +
oder - drückt.
Schaltuhrknopf: siehe nachstehende Anleitungen.
Druckknopf Schaltuhr und Filterverstopfung
• Diese Funktion gestattet die automatische Ausschaltung der Dunstabzugshaube nach einem Betrieb von 15 Minuten bei der zuvor
eingestellten Geschwindigkeit (Druckknopf mit Blinklicht).
• Nach 30 Betriebsstunden zeigt der Druckknopf an, daß eine Spülung der Metallfilter erforderlich ist (Druckknopf rot beleuchtet).
Anschließend die Dunstabzugshaube ausschalten undwieder einschalten, um zu prüfen, ob der Alarm aufgehoben wurde.
H
ANLEITUNGEN FÜR AUSBAU UND ERSATZ
1. METALLFILTER
Um den Metallfettfilter zu entfernen, die frontale platte öffnen und den Griff betätigen (siehe Abb. H1).

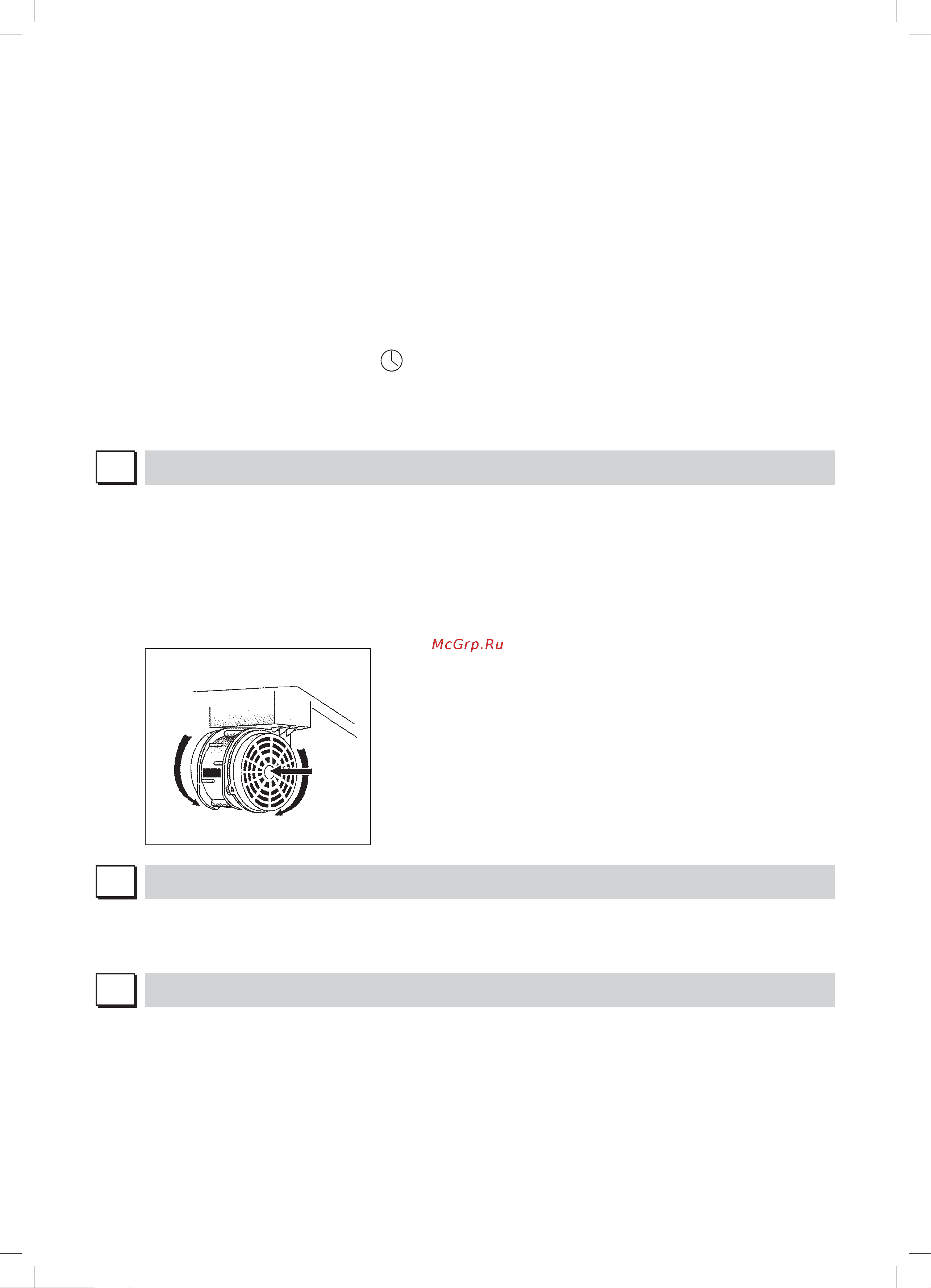

2. DIE AKTIV-KOHLEFILTER
Die Metallfilter gemäß den Anweisungen des Abschnitts H1 entfernen.
Nun sind die beiden Filter, die an der rechten und linken Seite der Förderleitung eingehakt sind, leicht zugänglich. Für Montage/
Austausch siehe Abbildung H2.
Für die Bestellung neuer Kohlefilter den Vertreiber/Einzelhändler kontaktieren.
NUR FÜR ITALIEN: Laden Sie das Formular zur Filterbestellung über folgende Seite herunter: www.falmec.com (öffnen Sie das Drop-
down-Menü Kundendienst).
BELEUCHTUNG MONTAGE UND ERSATZ
I
LED-STRAHLER
In diesem Fall ist die Kappe mit Hochleistungs-Led-Strahlern versehen, die bei normalen Betriebsbedingungen einen niedrigen Strom-
verbrauch und eine äußerst lange Lebensdauer garantieren.
WARTUNG UND REINIGUNG
L
Nur durch eine konstante Wartung ist ein einwandfreier Betrieb und eine lange Lebensdauer der Dunstabzugshaube gewährleistet.
Besondere Aufmerksamkeit ist den Metall-Fettfiltern und den Aktivkohlefiltern zu schenken. Eine häufige Reinigung der Filter und deren
Halter gewährleistet, dass sich an der Dunstabzugshaube keine feuergefährlichen Fettansammlungen bilden.
1. METALL-FETTFILTER
Diese Filter haben die Aufgabe, die schwebenden Fettteilchen zurückzuhalten, sie sollten daher jeden Monat mit warmem Wasser.
Gereinigt werden, wobei darauf zu achten ist, dass sie nicht geknickt werden. Für den Aus- und Einbau wird auf die Anleitungen
unter Punkt H1 verwiesen. Die Reinigung muss unbedingt regelmäßig durchgeführt werden.
2. AKTIVKOHLEFILTER
Diese Filter haben die Aufgabe, die in der Luft, die sie durchströmt, enthaltenen Gerüche zurückzuhalten. Die durch mehrmaliges
Durchströmen der Filter gereinigte Luft wird wieder in die Küche zurückgeführt.
