Mercury Marine ME F 25 ML EFI [112/124] Установка
![Mercury Marine ME F 25 ML EFI [112/124] Установка](/views2/1099915/page112/bg70.png)

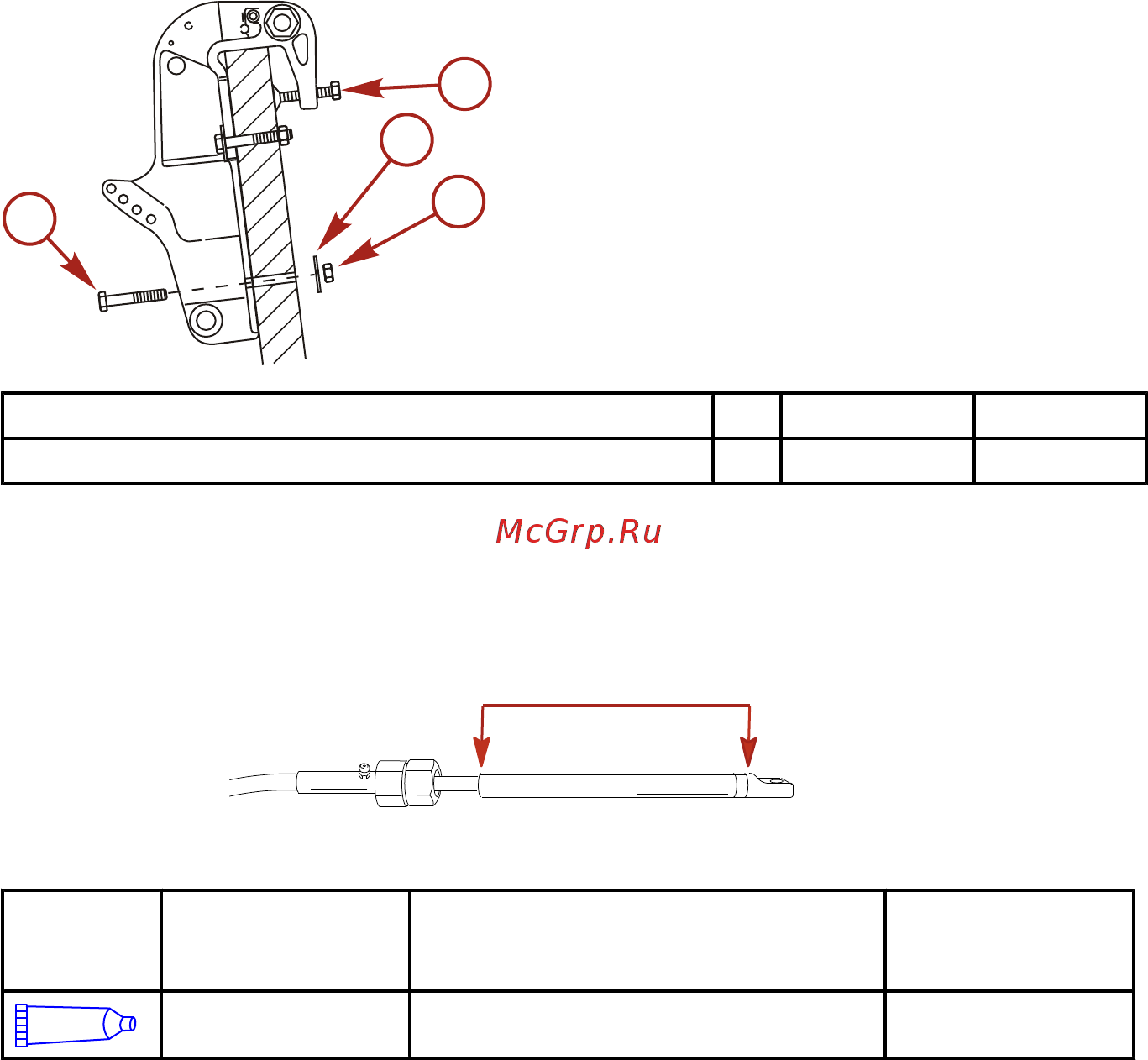

УСТАНОВКА
104 rus
Подвесной двигатель должен быть прикреплён к транцу двумя зажимными винтами транцевого
кронштейна и четырьмя установочными болтами диаметром 13 мм (1/2 дюйма) и поставляемыми
контргайками. Установите два болта в верхние монтажные отверстия и два болта в нижние.
a - Болт (4)
b - Прижимной болт транца
c - Шайба (4)
d - Контргайка (4)
Описание Нм фунто-дюйм. фунто-фут.
Монтажные болты и контргайки подвесного двигателя 75 55
УСТАНОВКА КРОНШТЕЙНА РУЛЕВОГО МЕХАНИЗМА, ТРОСА РУЛЕВОГО
МЕХАНИЗМА
1. Прикрепите кронштейн рулевого механизма двумя шайбами и двумя болтами 30 x 80 мм. Затяните
болты кронштейна рулевого механизма до заданного крутящего момента.
2. Нанесите смазку 2-4-C с тефлоном на весь конец троса рулевого механизма.
10261
Труба,
ссыл.
номер
Описание Где используется Деталь №
95
Тефлоновая смазка
2-4-C
Конец троса рулевого механизма 92-802859Q 1
3. Установите уплотнение троса рулевого механизма на трубку наклона.
a
b
c
d
10175
