УСТАНОВКА
108 rus

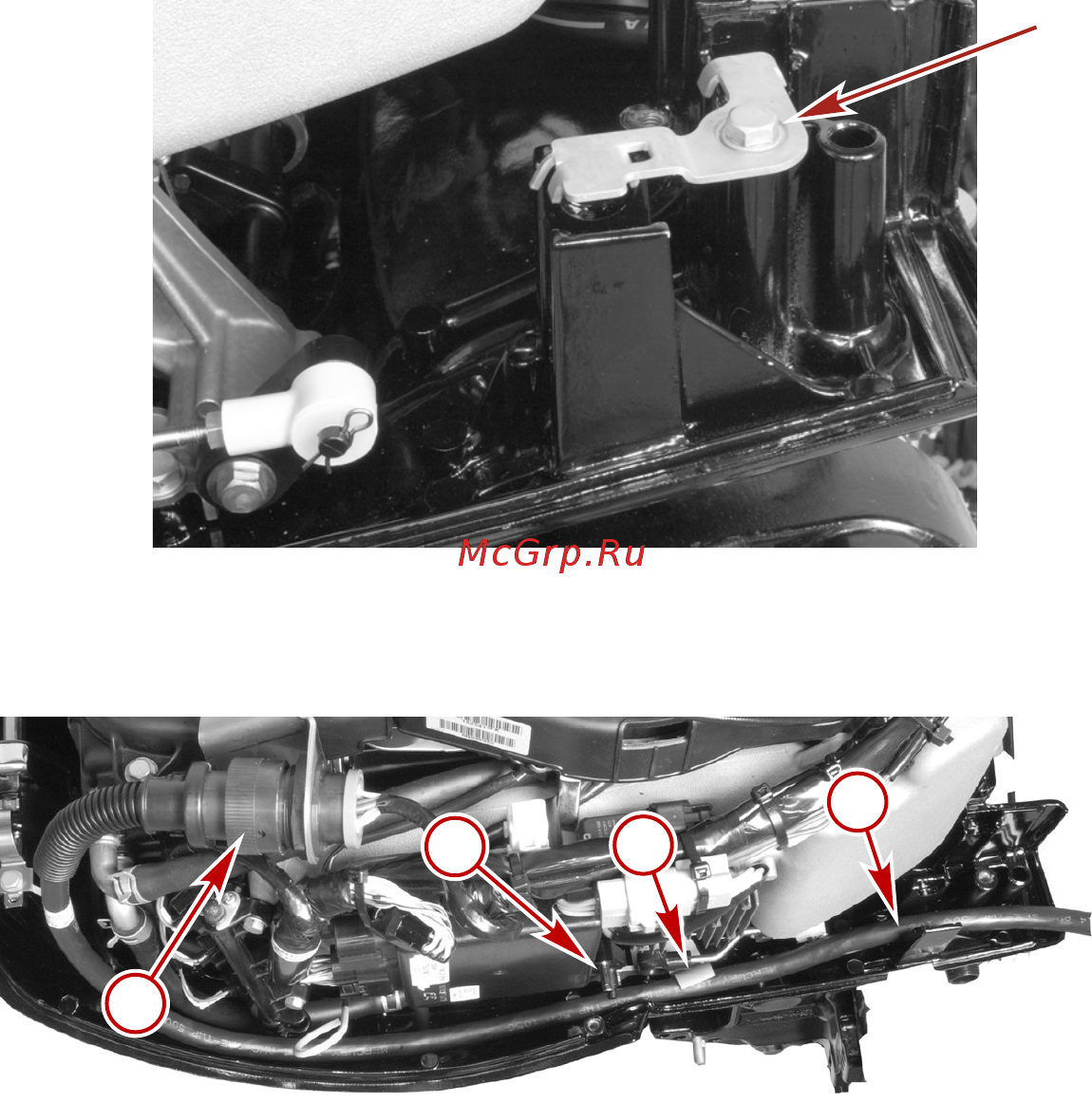

5. Снимите болт, прикрепляющий фиксатор тросовой камеры к кожуху.
10127
6. Присоедините проводку дистанционного управления к соединителю проводки двигателя.
7. Проведите электропроводку под штифтом рычага управления переключением передач.
8. Проведите электропроводку между опорами камеры.
a - Соединитель электропроводки
b - Штифт рычага управления переключением передач
c - Кронштейн крепления электропроводки
d - Опоры камеры
9. Убедитесь в том, что кронштейн крепления проводки находится над проводкой дистанционного
управления. Закрепите кронштейн крепления электропроводки болтом. Затяните болт с
указанным крутящим моментом.
a
b
c
d
10128
