УСТАНОВКА
rus 105

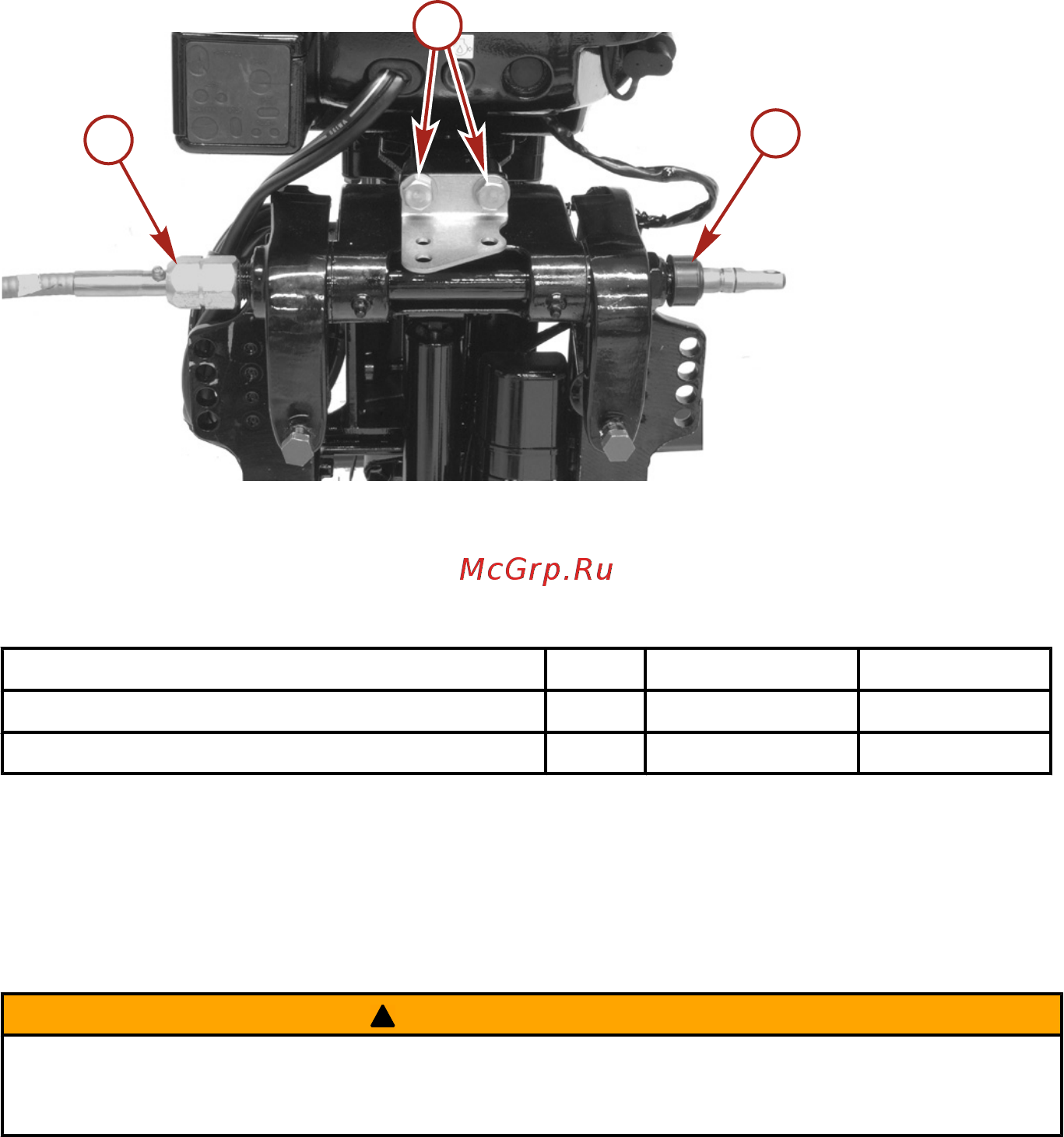

4. Установите трос рулевого механизма и затяните гайку троса рулевого механизма до заданного
крутящего момента.
a - Гайка троса рулевого механизма
b - Болт кронштейна рулевого механизма и шайба (2)
c - Уплотнение троса рулевого механизма
Описание Нм фунто-дюйм. фунто-фут.
Гайка троса рулевого механизма 47,5 35
Болт кронштейна рулевого механизма 30 22.13
КРЕПЕЖНЫЕ ДЕТАЛИ СТЕРЖНЯ ТЯГИ РУЛЕВОГО МЕХАНИЗМА
ВАЖНАЯ ИНФОРМАЦИЯ: Стержень тяги рулевого механизма, присоединяющий трос рулевого
механизма к двигателю, следует закрепить, используя крепежные устройства для стержня тяги рулевого
механизма, поставляемые с двигателем. Эти стопорные гайки (11-16147--3) ни в коем случае нельзя
заменять обычными (не стопорными) гайками, потому что они ослабнут от вибрации и слетят, в
результате чего стержень тяги отсоединится.
!
ПРЕДУПРЕЖДЕНИЕ
Отсоединение штока тяги может привести к тому, что лодка внезапно совершит полный крутой
поворот. Этот потенциально опасный маневр может привести к тому, что находящиеся на борту лодки
люди будут выброшены за борт и подвергнутся опасности получения серьезных травм или гибели.
Присоедините стержень тяги рулевого механизма к тросу рулевого механизма с помощью плоской
шайбы и стопорной гайки с нейлоновой вставкой. Затяните стопорную гайку до отказа, а затем отверните
ее на 1/4 оборота.
a
c
b
10268
