УСТАНОВКА
110 rus
Сдвоенный подвесной двигатель

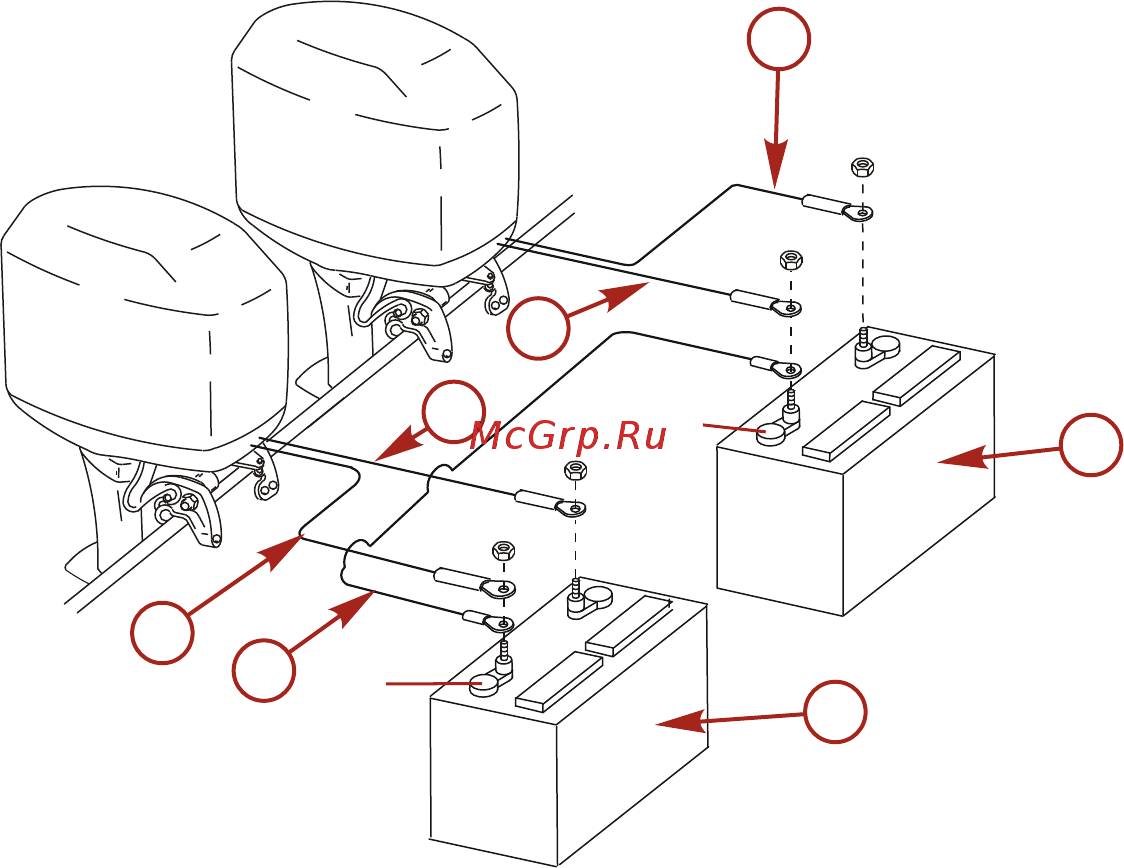

Присоедините общий кабель заземления (калибр провода - такой же, как у кабелей аккумуляторной
батареи двигателя) между отрицательными клеммами (-) на пусковых батареях.
a - Красная втулка - положительная клемма (+)
b - Черная втулка - отрицательная клемма (-)
c - Кабель заземления
d - Пусковая аккумуляторная батарея
ТОПЛИВНЫЕ БАКИ
Переносной топливный бак
Выберите подходящее место в лодке в пределах ограничений на длину топливной линии двигателя и
закрепите бак в нужном месте.
Постоянный топливный бак
Постоянные топливные баки должны устанавливаться в соответствии с промышленными и
федеральными нормами по безопасности, которые включают рекомендации, применимые к заземлению,
противосифонной защите, вентиляции и т.д.
Установка тросов управления
УСТАНОВКА ТРОСА ДРОССЕЛЬНОЙ ЗАСЛОНКИ
Установите тросы в пульт дистанционного управления, выполняя инструкции, поставляемые с пультом.
1. Переместите рукоятку дистанционного управления из нейтрального положения на переднюю
передачу и двигайте рукоятку до положения полного хода.
(-)
(-)
a
a
b
b
c
d
d
15497
