9

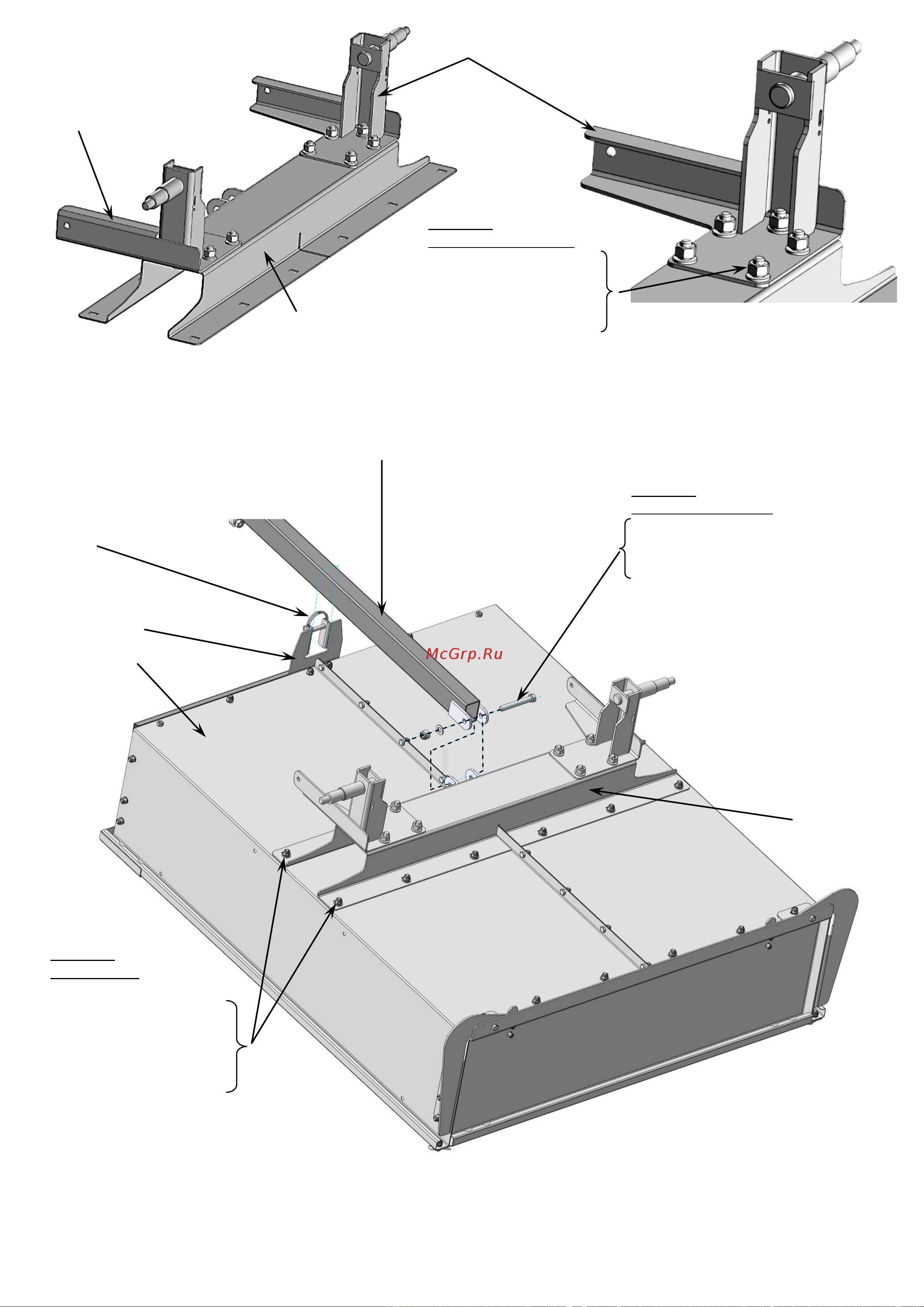

Рис.8 Схема сборки кузова с балкой и балкой кузовной.
Рис.7 Схема сборки балки и стоек колесных.
Кузов
Стойка колесная левая
Балка
Балка кузовная (установить в кронштейн передний и закрепить шплинтом SLPR1054)
Болт М8х20 DIN – 12шт.
Гайка М8 DIN – 12шт.
Шайба 10 плоск. – 12шт.
Шайба 8 плоск. – 12шт.
Крепление
балки к кузову:
Кронштейн передний
Шплинт SLPR1054
Крепление
стоек колесных к балке:
Гайка М12 – 10шт.
Шайба 12пруж.– 10шт.
Шайба 12 плоск. – 10шт.
Болт М12х30 – 10шт.
Стойка колесная правая
Крепление
балки кузовной к балке:
Болт М12х80 – 1шт.
Шайба 12 плоск. – 1шт
Гайка М12 DIN – 1шт.
