10

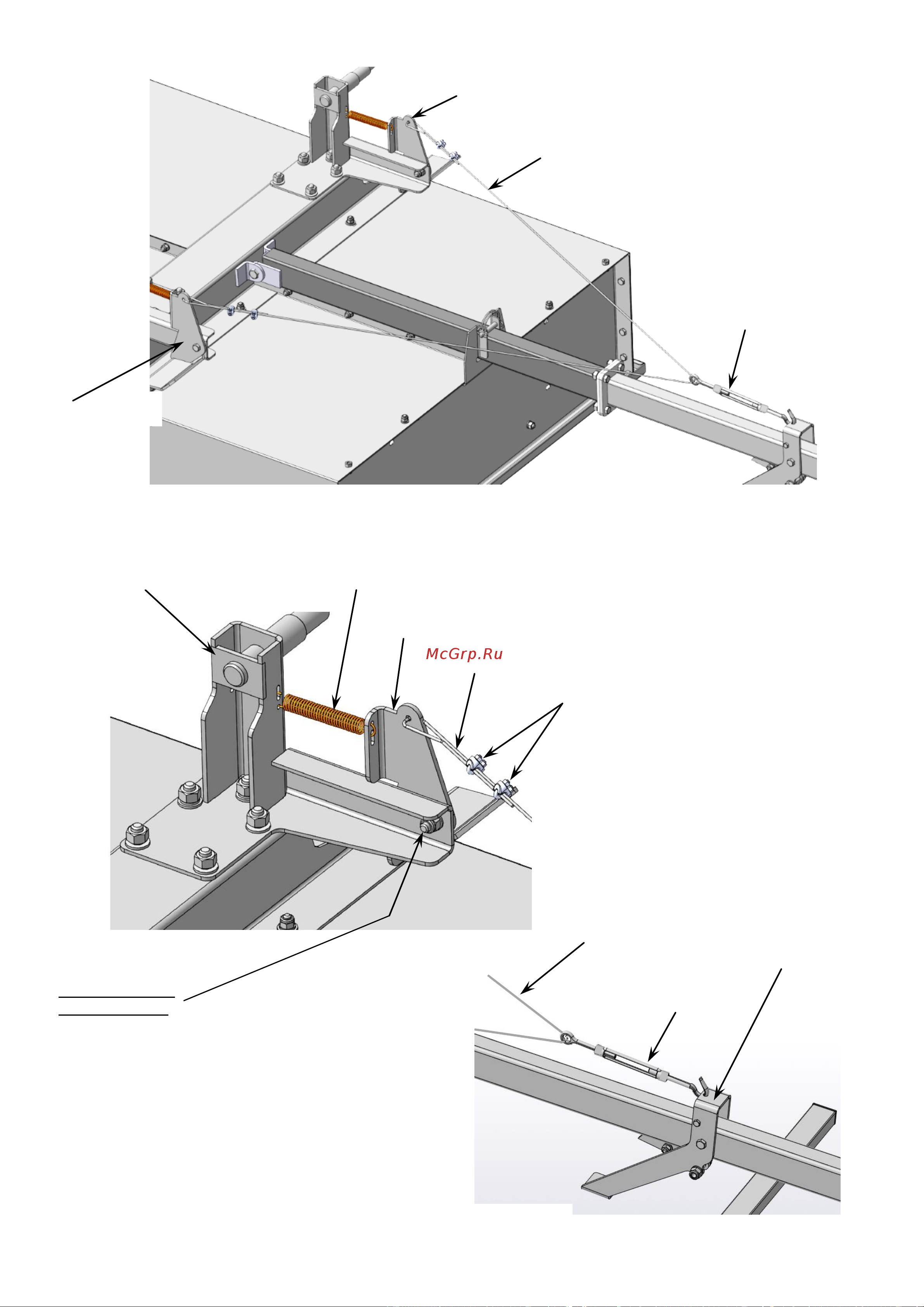

Рис.9 Схема сборки тормозной системы.
Стойка колесная
Пружина
Тросик тормозной
Зажим тросика – 4шт.
(по 2 зажима на каждую сторону)
Тальреп
Педаль тормоза
Тросик тормозной
Тормоз
Тормоз левый
Тормоз правый
Тросик тормозной
Тальреп
Крепление тормоза
к стойке колесной:
Болт М10х30 – 2шт.
Шайба 10 плоск. увел. – 4шт.
(шайба установливается под головку болта и перед гайкой).
Гайка М10 DIN – 2шт.
