Мобил К ТПМ-500-1 ПРО [8/20] Рис схема сборки кузова
![Мобил К ТПМ-500-1 ПРО [8/20] Рис схема сборки кузова](/views2/2000123/page8/bg8.png)
7

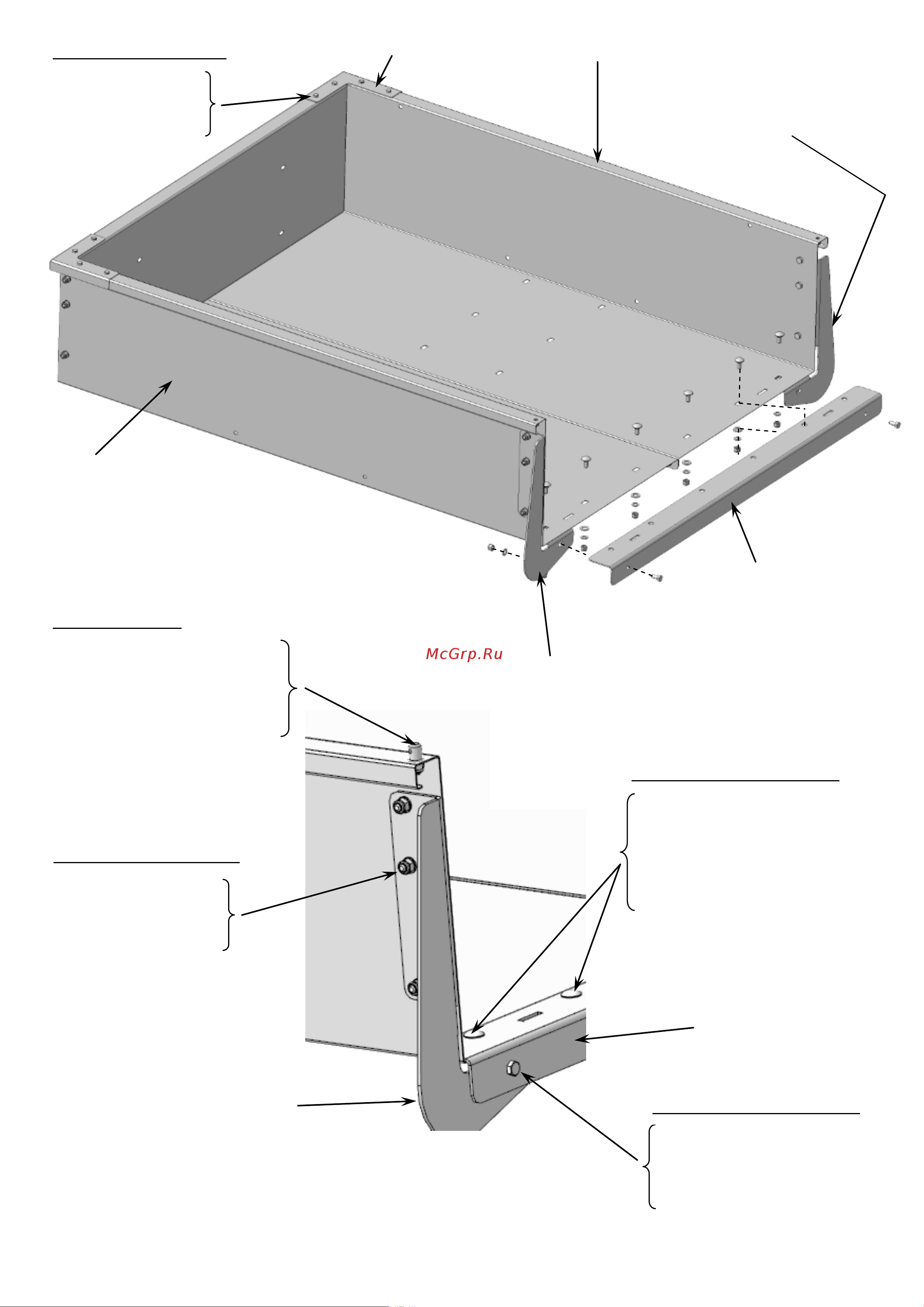

Рис.4 Схема сборки кузова.
Сборка жесткостей угловых, жесткости центральной, накладок угловых.
Гайка М6 DIN – 8шт.
Жесткость угловая
правая
Жесткость угловая
левая
Жесткость
центральная
Накладка угловая
Жесткость угловая
левая
Борт правый
Борт левый
Жесткость
центральная
Болт М8х20 DIN – 6шт.
Шайба 10 плоск. – 4шт.
Шайба 8 плоск. – 6шт.
Гайка М8 DIN – 6шт.
(под 2 крайних болта шайба 10 плоск.
не ставится)
Болт М8х20 – 2шт.
Шайба 8 плоск. – 2шт.
Шайба 8 пруж. – 2шт.
Гайка М8 – 2шт.
Болт М6х16– 8шт.
Шайба 6 плоск.– 8шт.
Крепление накладок угловых
Центровка – 2шт.
(на левом борте -1шт. на правом борте – 1шт.)
Шайба 8 плоск. – 2шт.
Шайба 8 пруж. – 2шт.
Гайка М8 – 2шт.
Болт М8х16 – 6шт.
Шайба 8 плоск. – 6шт.
Гайка М8 DIN – 6шт.
Крепление центровок
Крепление жесткостей угловых
Крепление жесткости центральной
Крепление жесткости центральной
