![Мобил К ТПМ-500-1 ПРО [13/20] Рис 1 схема сборки сидения](/img/pdf.png)

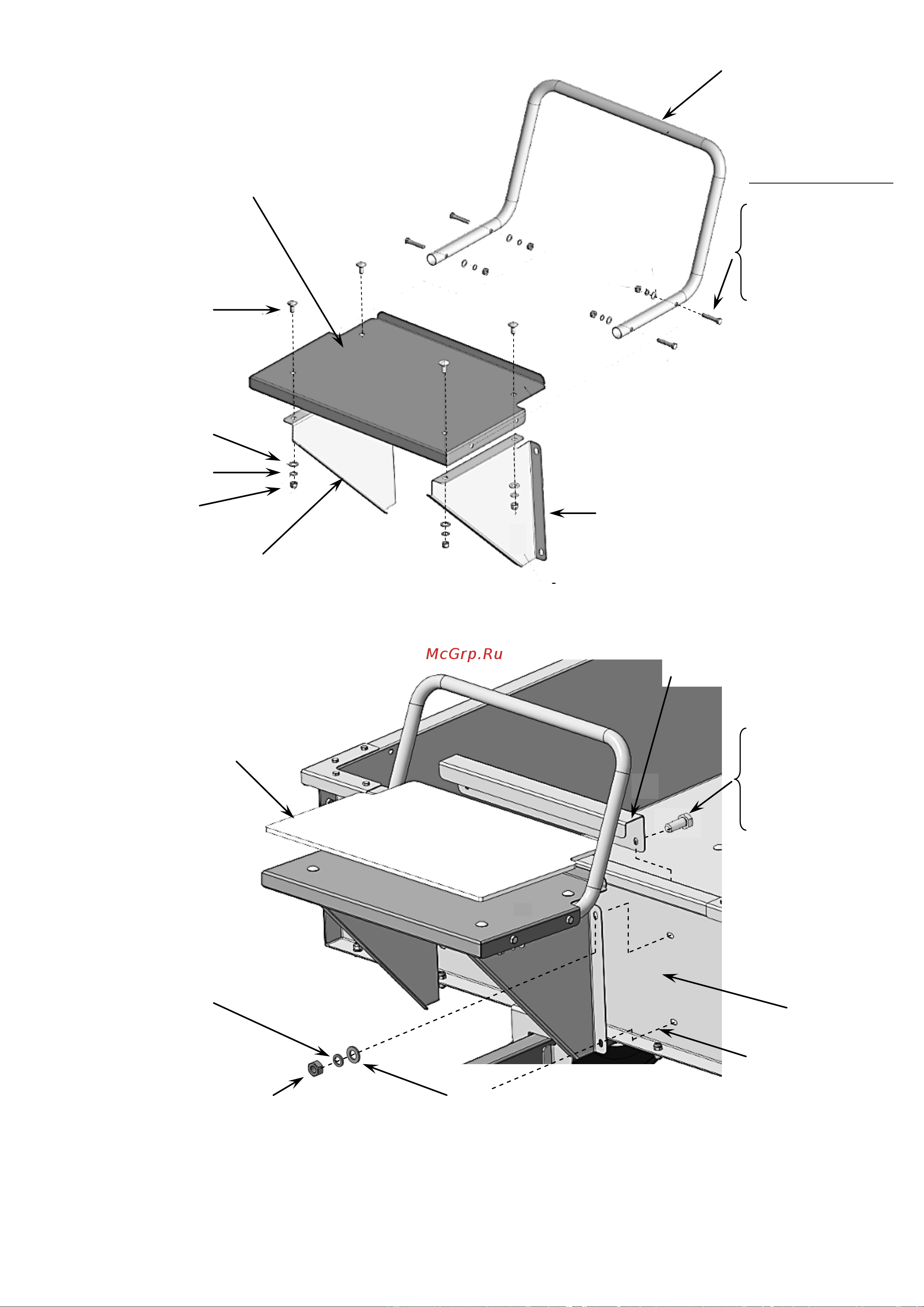

Мобил К ТПМ-500-1 ПРО [13/20] Рис 1 схема сборки сидения
![Мобил К ТПМ-500-1 ПРО [13/20] Рис 1 схема сборки сидения](/views2/2000123/page13/bgd.png)
12
Каркас сидения
Спинка сидения
Швеллер
Болт М8х20 DIN – 4шт.
Гайка М8 DIN– 4шт.
Шайба 8 плоск. – 4шт.
Шайба10 плоск. – 4шт.
Шайба 8 плоск. – 4шт.
Болт М8х40 – 4шт.
Гайка М8 – 4шт.
Шайба 8 пруж. – 4шт.
Крепление спинки сидения
к каркасу сидения:
Рис.11 Схема сборки сидения.
Рис.12 Схема сборки сидения с кузовом.
Кузов
Кронштейн сидения левый
Кронштейн сидения правый
Накладка сидения
Шайба 8 плоск. – 4шт.
Шайба 8 пруж. – 4шт.
Гайка М8 – 4шт.
Болт М8х20 – 2шт.
крепление верхнее.
Болт М8х16 – 2шт.
крепление нижнее.
Крепление нижнее
Содержание
- Мк1044 0 0 00 рэ 1
- Мобил к тпм 500 1 про 1
- Оцинкованный в упаковке 1
- Прицеп 1
- Руководство по эксплуатации 1
- Содержание 2
- Балка кузовная 5
- Балка прицепная 5
- Борт задний 5
- Винт регулировки 5
- Кузов 5
- Опора стояночная 5
- Опоры стояночной 5
- Педаль тормоза 5
- Подставка для ног 5
- Прицеп при разгрузке 5
- Рис прицеп в сборе 5
- Сидение 5
- Снят при разгрузке 5
- Тормозная система 5
- Тормозная система колесо 5
- Балка кузовная 6
- Балка прицепная 6
- Балка прицепная балка кузовная 6
- Болт м10х30 4шт 6
- Гайка м10 4шт 6
- Рис схема сборки балки прицепной и балки кузовной 6
- Стояночная опора 6
- Шайба10 плоск 4шт 6
- Шайба10 пруж 4шт 6
- Рис схема сборки кузова 7
- Сборка борта правого с бортом левым кронштейна переднег 7
- Болт м6х16 8шт шайба 6 плоск 8шт 8
- Болт м8х16 6шт шайба 8 плоск 6шт гайка м8 din 6шт 8
- Болт м8х20 2шт шайба 8 плоск 2шт шайба 8 пруж 2шт гайка м8 2шт 8
- Болт м8х20 din 6шт шайба 10 плоск 4шт шайба 8 плоск 6шт гайка м8 din 6шт 8
- Борт левый 8
- Борт правый 8
- Гайка м6 din 8шт 8
- Жесткость угловая левая 8
- Жесткость угловая правая 8
- Жесткость центральная 8
- Накладка угловая 8
- Рис схема сборки кузова 8
- Сборка жесткостей угловых жесткости центральной накладок угловых 8
- Центровка 2шт 8
- Шайба 8 плоск 2шт шайба 8 пруж 2шт гайка м8 2шт 8
- Рис кузов в сборе 9
- Рис схема сборки борта заднего 9
- Рис схема сборки балки и стоек колесных 10
- Рис схема сборки кузова с балкой и балкой кузовной 10
- Рис схема сборки тормозной системы 11
- Рис 0 схема сборки колес 12
- Рис 1 схема сборки сидения 13
- Рис 2 схема сборки сидения с кузовом 13
- Изготовитель поставщик ооо мобил к 215039 россия смоленская область гагаринский район д поличня ул новая e mail mobilk com mail ru http www mobilk ru сделано в россии 15
- М п дата выпуска ___ __________20___ г штамп отк 15
- Прицеп мобил к тпм 500 1 про оцинкованный в упаковке ____________________ соответствует ту 4737 001 12352276 2015 и признан годным к эксплуатации 15
- Свидетельство о приемке 15
- Товар не подлежит обязательной сертификации и обязательному декларированию соответствия тр тс 010 2011 15
- Комплект поставки 19
