8

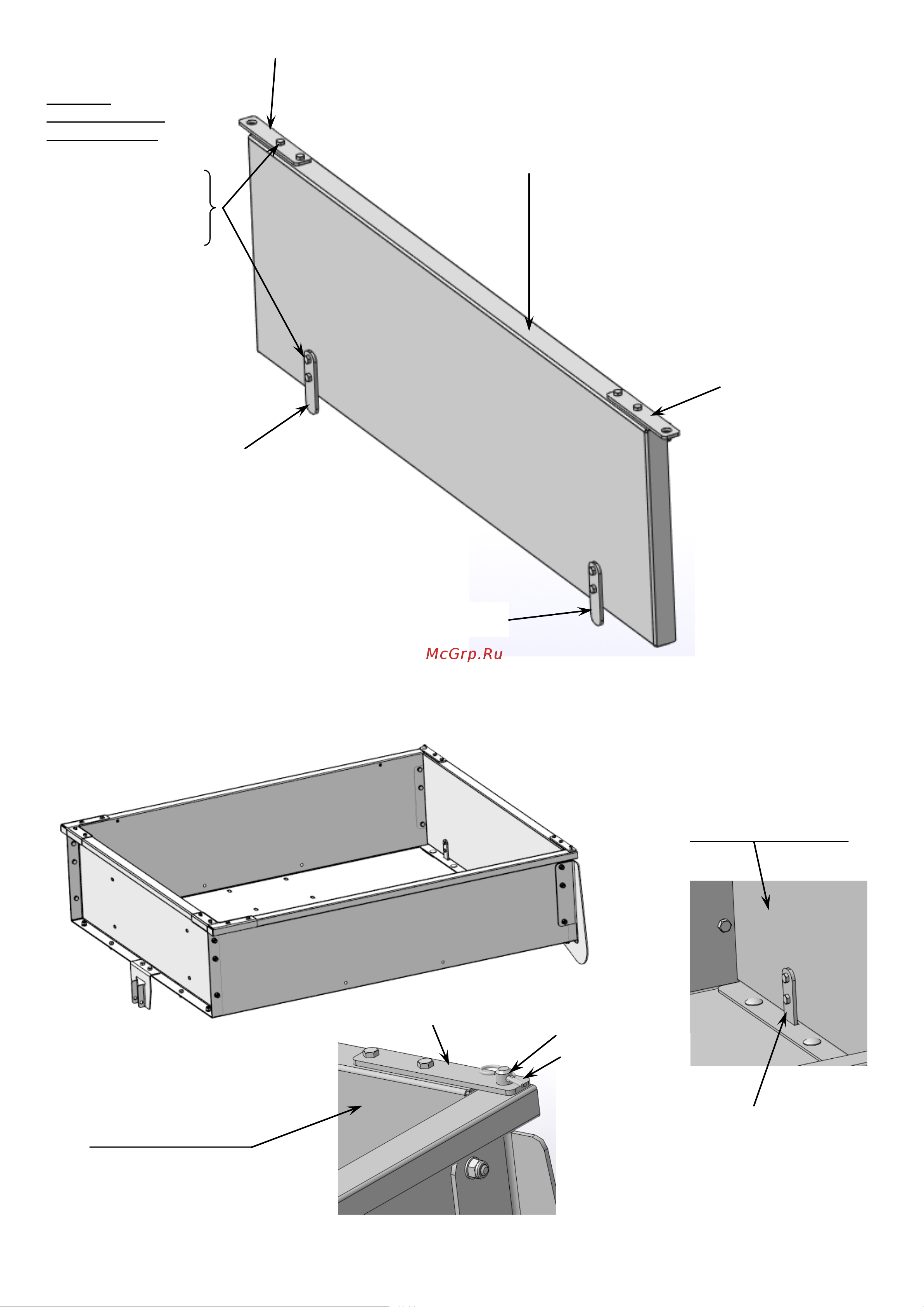

Рис.5 Схема сборки борта заднего.
Рис.6 Кузов в сборе.
Накладка бортовая
Накладка бортовая
Борт задний
Накладка упорная
Накладка упорная
Болт М6х16 – 8шт.
Шайба 6 плоск. – 8шт.
Гайка М6 DIN – 8шт.
Крепление
накладок бортовых,
накладок упорных:
Борт задний вставить
в пазы жесткости цен-
тральной.
Борт задний надеть на
центровки и закрепить
шплинтом пружин.
Накладка упорная
Накладка бортовая
Центровка
Шплинт пружин.
Накладка бортовая
