Мобил К ТПМ-500-1 ПРО [7/20] Рис схема сборки кузова
![Мобил К ТПМ-500-1 ПРО [7/20] Рис схема сборки кузова](/views2/2000123/page7/bg7.png)
6
Борт левый
Борт правый
Гайка М8 DIN – 9шт.
Шайба 8 плоск. – 9шт.
Болт М8х16– 9шт.

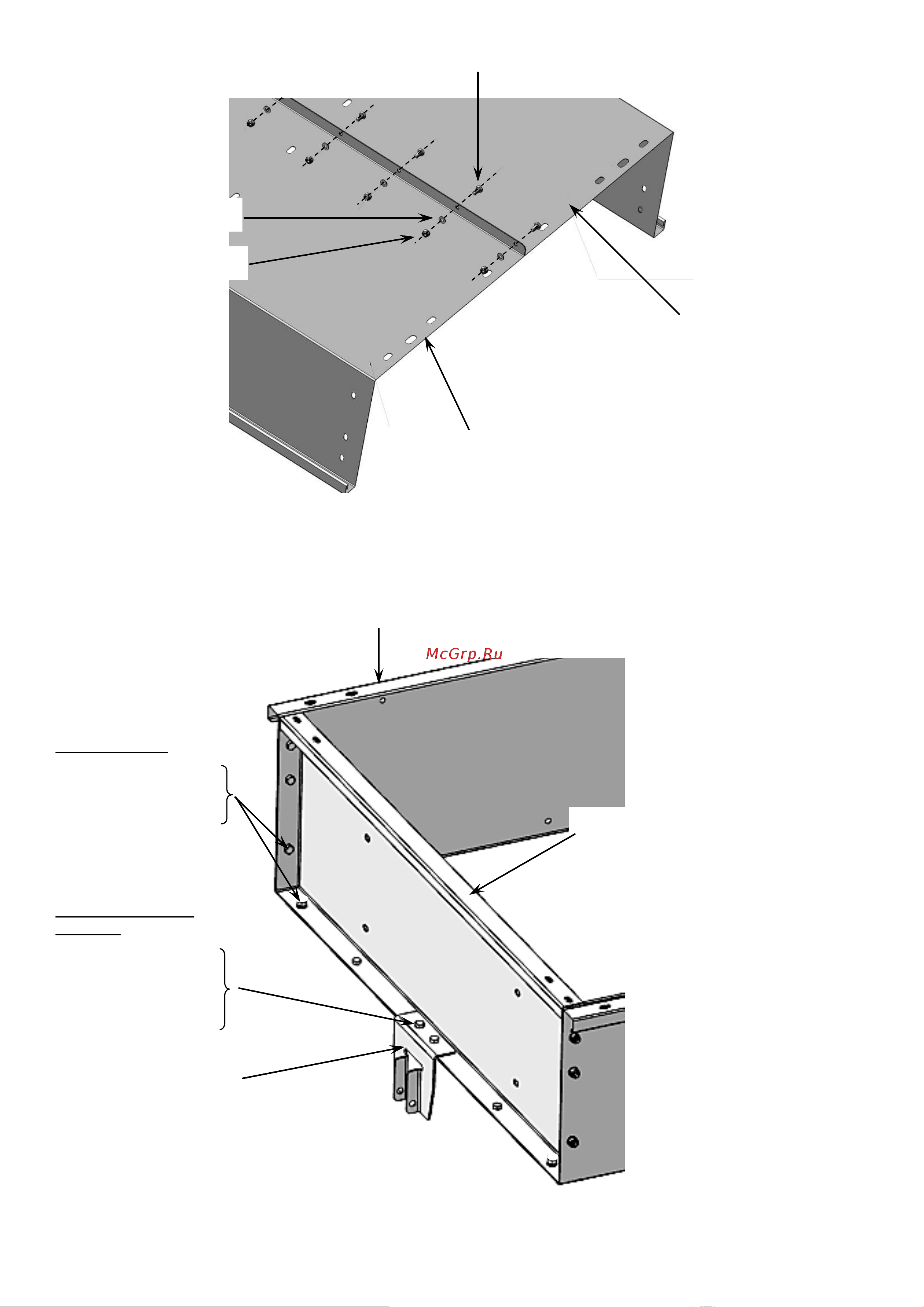

Рис.3 Схема сборки кузова.
Сборка борта правого с бортом левым, кронштейна переднего.
Борт передний
Борт правый
Борт правый
Кронштейн передний
Крепление бортов:
Болт М8х16 – 10шт.
Шайба 8 плоск. – 10шт
Гайка М8 DIN – 10шт.
Крепление кронштейна
переднего:
Болт М8х20 – 2шт.
Шайба 8 плоск. – 2шт.
Шайба 8 пруж. – 2шт.
Гайка М8 – 2шт.
