4
0478 111 9809 G - RU
- Не косить мокрую траву, а
также не косить во время
дождя. Косьба мокрой
травы может привести к
травматизму
(неустойчивое положение
оператора).
- Косить только при
дневном свете или при
хорошем освещении.
- Никогда не закреплять
предметы за приводной
рычаг (напр., рабочая
одежда).
- Передвигайтесь с
косилкой только в темпе
шага. Вследствие
быстрого перемещения
возрастает опасность
возможных несчастных
случаев из-за спотыкания,
скольжения и т.п.
- Всегда следить за
правильным
расположением
устройства на склонах.
Не косить на слишком
крутых склонах, чтобы не
потерять контроль над
управлением косилкой.
- Косить поперек к склону,
никогда не производить
косьбу вперед или назад
на склоне, чтобы при
возможной потере
контроля над косилкой
или при падении не
попасть под движущуюся
косилку.
- Проявлять особую
осторожность при
изменении направления
движения на склоне для
того, чтобы не допустить
потерю контроля над
устройством.

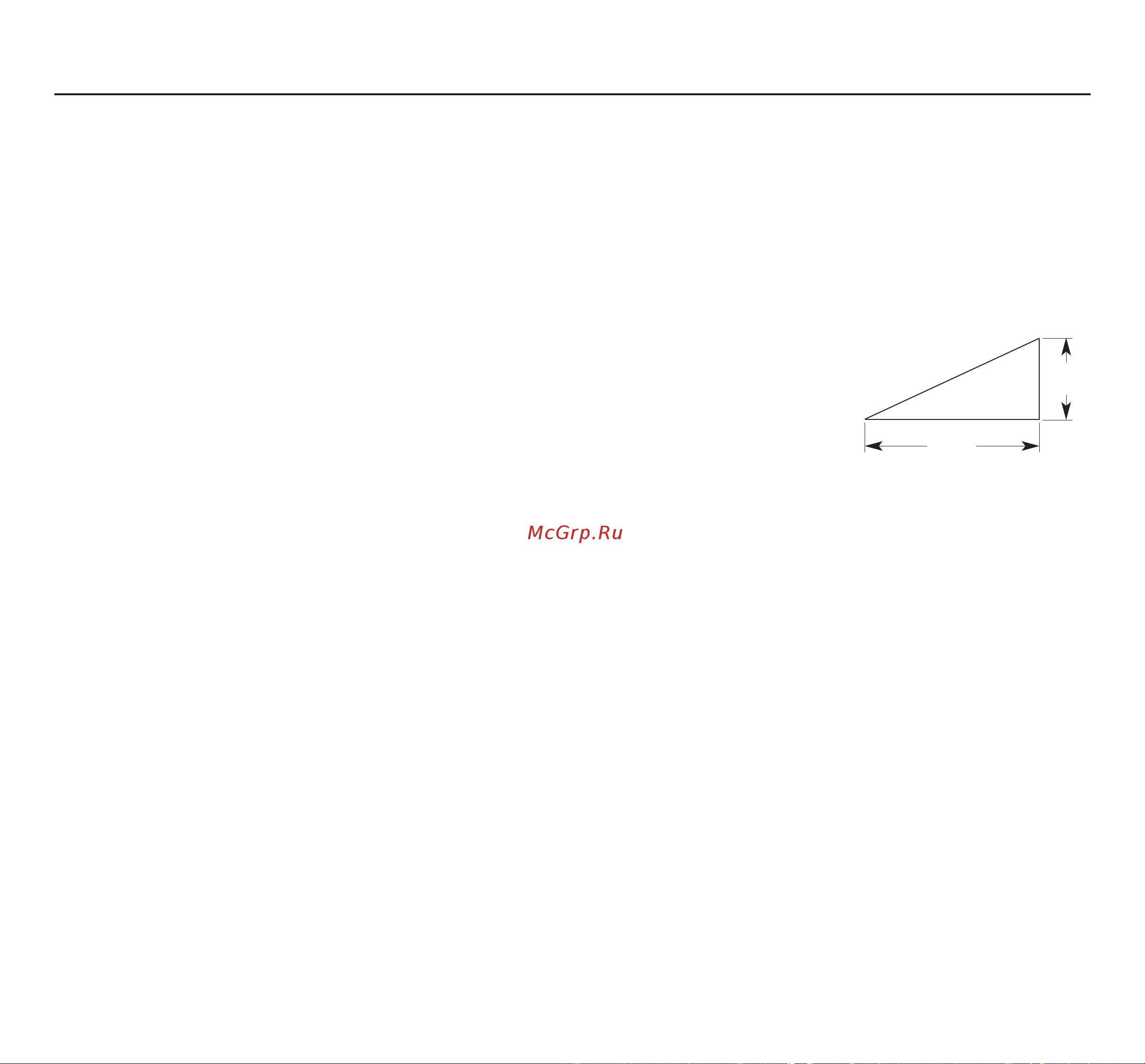

- Из соображений
безопасности запрещено
использовать устройство
на склонах с подъемом
более 25° (46,6 %).
Опасность травматизма!
Угол наклона 25°
соответствует
вертикальному подъему
46,6 см при 100 см
горизонтали.
Для обеспечения
достаточной смазки
двигателя при работе
устройства на склонах
необходимо соблюдать
дополнительные
сведения в имеющейся
инструкции по
эксплуатации двигателя.
- Внимание!
Соблюдать особую
осторожность при
движении назад и при
подтягивании косилки.
Опасность споткнуться!
- Будьте особо осторожны,
если Вы поворачиваете
косилку или подвигаете ее
к себе.
макс. 25°
100
46,6
- Тщательно осмотреть
участок, на котором будет
работать устройство, и
убрать все камни, палки,
проволоку, кости и иные
посторонние предметы,
которые могли бы быть
захвачены вверх.
- Перед пользованием
всегда необходимо
визуально проверять
безупречное состояние
режущего инструмента,
крепежных винтов и всего
режущего механизма.
- Никогда нельзя
использовать косилку с
поврежденными
защитными
приспособлениями или
ограждениями, без
функционирующей муфты
ножа, тормоза ножа, а
также без навешенных
защитных приспособлений,
например, без откидной
крышки или устройства
для сбора травы.
- Из соображений
безопасности нельзя
использовать
поврежденный
травосборник.
- Установленные на косилке
переключающие
устройства запрещается
удалять или шунтировать,
например, на рукоятке
переключения ведущей
ручки.
- Устройство можно
передавать (одалживать)
только тем пользователям,
которые знакомы с данной
моделью и ее
обслуживанием.
Передавать устройство
всегда с инструкцией по
эксплуатации.
- Для моторизованных
устройств по уходу за
садовыми участками
следует соблюдать
муниципальные
предписания по
продолжительности
работы.
Действия при косьбе
- Запрещено
присутствие
посторонних лиц
в рабочей зоне.
- Перед запуском двигателя
разъедините режущий
механизм и привод (если
имеется в наличии).
- При запуске двигателя
запрещается
опрокидывать косилку.
- Запускать двигатель в
соответствии с
предписаниями. Ноги
должны находиться на
достаточном расстоянии
от режущего инструмента.
