0478 111 9809 G - RU
7
Комплект поставки
Поз. Наименование Шт.
1 Базовое устройство 1
2 Втулка ведущей
ручки 2
(MB 545/ T 1)
3 Винт с круглой плоской
головкой 2
4 Поворотная ручка 2
5 Держатель кабеля 2
(MB 545/ T 1)
6 Верхняя часть
травосборника 1
7 Нижняя часть
травосборника 1
8 “Палец” 2
9 Ключ зажигания 1
(MB 545 VE)
10 Зарядное устройство 1
(MB 545 VE)
11 Втулка ведущей
ручки 2
• Инструкция по
эксплуатации 1
• Инструкция по
эксплуатации
двигателя 1
2
Подготовка устройства
к работе
Монтаж ведущей
ручки
3
Для выполнения этих работ
устройство должно быть
устойчиво установлено на
ровной и твердой
поверхности.

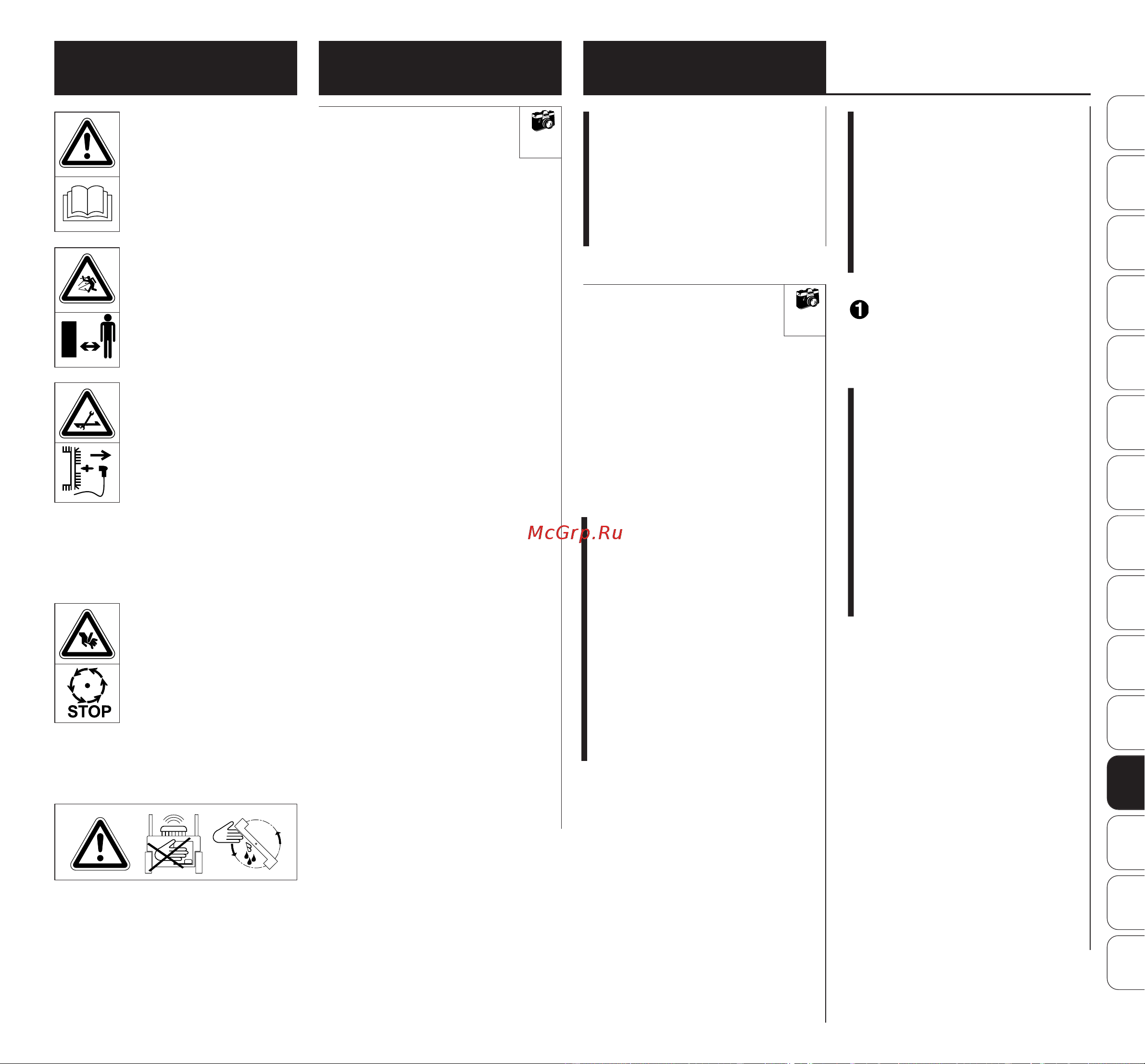

Описание символов
Опасность
травматизма!
Перед работами с
режущим
инструментом, а
также перед
работами по
техобслуживанию и
очистке вынимать
штекер провода
свечи зажигания.
Опасность
травматизма!
Режущий инструмент
продолжает
вращаться по
инерции в течении
нескольких секунд
после выключения
(тормоз двигателя/
ножа)
Внимание!
При работающем двигателе
запрещается контакт с
деталями в области вращения
ножа.
Опасность травматизма!
УКАЗАНИЕ
SK
TRHUSRHRCSLVLTRO
EL
SL
RUBG
UKET
Опасность
травматизма!
Запрещено
присутствие
посторонних лиц
в рабочей зоне.
Внимание!
Перед первым
применением
прочитать
инструкцию по
эксплуатации.
Установка втулок
ведущей ручки:
11= Втулки ведущей ручки
установить на
A= ведущую ручку в
соответствии с
рисунком.
Монтаж ведущей ручки:
A= Ведущую ручку
установить на обе
T= нижние части ручки.
3= Винты с плоской
круглой головкой
вставить изнутри
в отверстия и
закрепить
4= поворотными ручками
до отказа.
УКАЗАНИЕ
Втулки ведущей ручки
устанавливать так, чтобы
четырехгранное отверстие
находилось на внутренней
поверхности ведущей
ручки. Отверстия
в ведущей ручке и
четырехгранное отверстие
во втулке ведущей ручки
должны быть соосными.
УКАЗАНИЕ
Установить бугель для
защиты от перегиба (2)
в соответствии с
рисунком. Тросы и кабели
должны быть проложены
под ведущей ручкой
При необходимости перед
установкой ослабить
поворотную ручку (4).
Установка бугеля для
защиты от перегиба
слева:
Вставить все тросы
и кабели в
2= бугель для защиты от
перегиба.
Вначале вставить
бугель для защиты от
перегиба в
13= верхнее отверстие
T= нижней части ведущей
ручки. Затем
защелкнуть бугель для
защиты от перегиба в
14= нижнем продольном
отверстии нижней
части ведущей ручки.
УКАЗАНИЕ
Проточки в резьбах
предохраняют поворотные
ручки от полного
самоотворачивания с
винтов (нарушение
безопасности).
