0458-716-9721-C
159
українська
7 Збірка мотопили

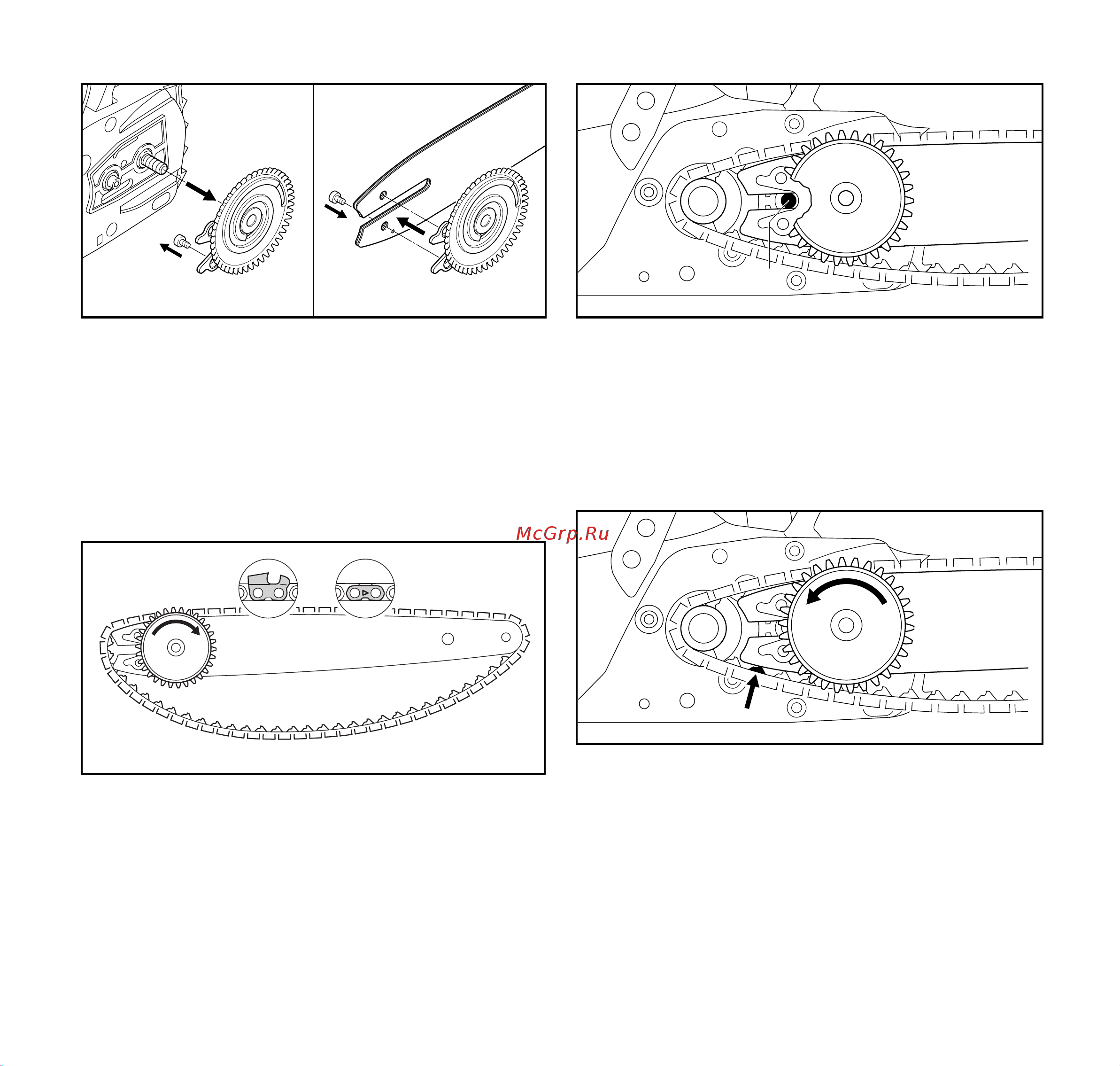

►Зняти затискну шайбу(4).
► Викрутити гвинт (5).
► Направляючу шину (6) покласти на затискну шайбу (4)
таким чином, щоб обидві цапфи стяжної шайби (4)
сиділи у отворах направляючої шини.
Положення направляючої шини (6) не важливе.
Надрукований текст на шині може також
розташовуватись на вершині.
► Гвинт (5) вкрутити та щільно затягнути.
► Пильний ланцюг таким чином покласти у паз
направляючої шини, щоб стрілки на сполучних ланках
пильного ланцюга на верхній стороні показували за
напрямком руху.
► Стяжну шайбу (4) до упору повернути за годинниковою
стрілкою.
► Направляючу шину із стяжною шайбою та пильним
ланцюгом таким чином встановити на мотопилу, щоб
виконувались наступні умови:
– Стяжна шайба (4) показує у напрямку користувача.
– Ведуча ланка пильного ланцюга сидить у цапфах
ланцюгової зірочки (2).
– Голівка гвинта (3) сидить у подовженому отворі
направляючої шини (6).
► Відпустити гальмо ланцюга.
► Стяжну шайбу (4) повертати проти годинникової
стрілки до тих пір, поки пильний ланцюг не буде
прилягати до направляючої шини. При цьому ведучу
ланку пильного ланцюга ввести у паз направляючої
шини.
Направляюча шина та пильний ланцюг прилягають до
мотопили.
4
4
5
0000-GXX-1200-A0
5
6
4
0000-GXX-1201-A0
3
2
0000-GXX-1202-A0
4
6
0000-GXX-1203-A0
4
