Stihl MSA 140 C-BQ [217/332] Ρίξιμο δέντρων
![Stihl MSA 140 C-BQ [217/332] Ρίξιμο δέντρων](/views2/2000311/page217/bgd9.png)
0458-716-9721-C
215
ελληνικά
12 Εργασία με το αλυσοπρίονο
► Αν το κλαδί βρίσκεται υπό ένταση, κάντε πρώτα μια τομή
ανακούφισης (1) στην πλευρά θλίψης και στη συνέχεια
κάντε την τομή διαχωρισμού (2) στην πλευρά εφελκυσμού.

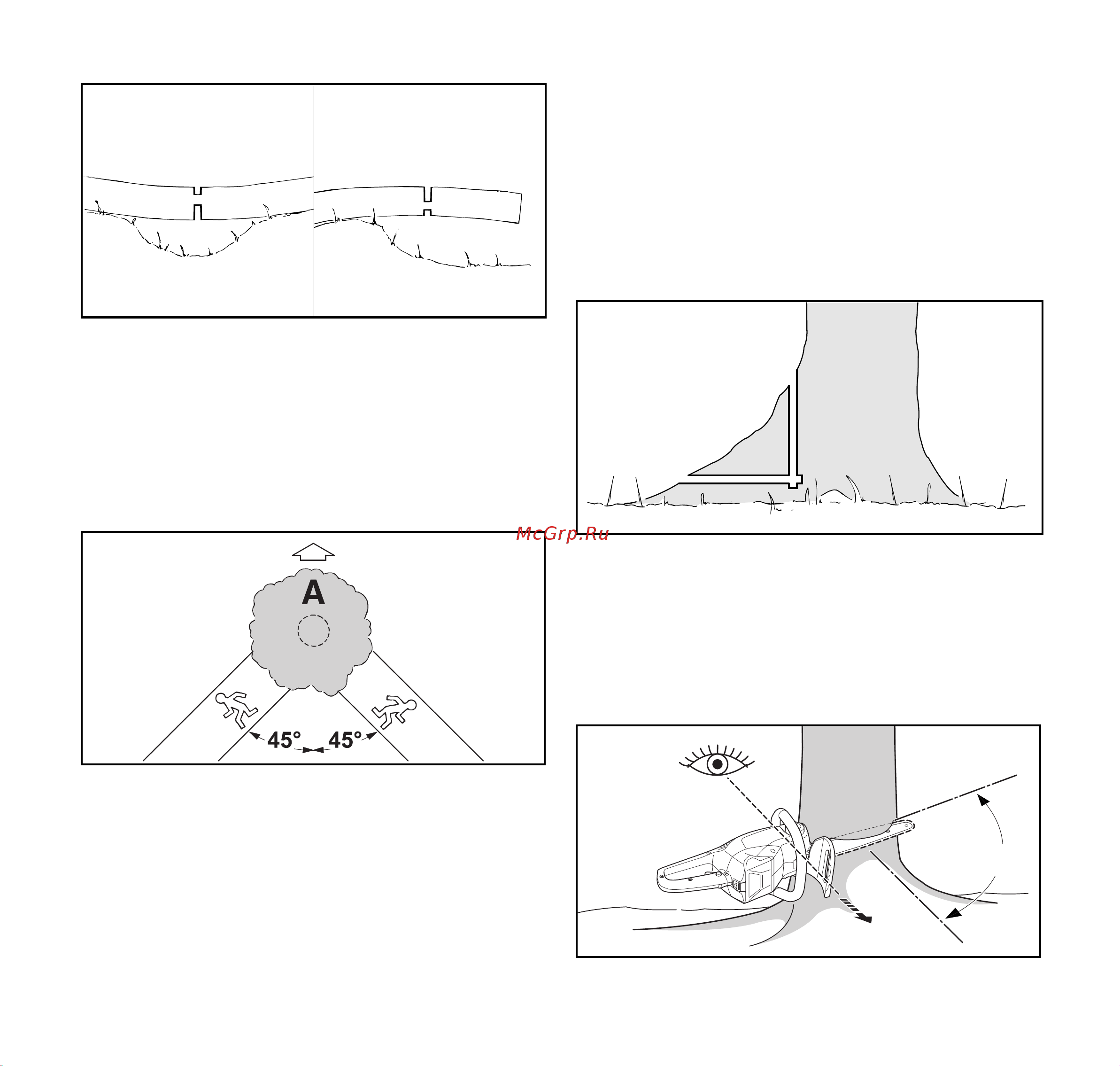

12.4 Ρίξιμο δέντρων
12.4.1 Καθορισμός κατεύθυνσης πτώσης και χώρου διαφυγής
► Καθορίσετε την κατεύθυνση πτώσης έτσι, ώστε το δέντρο
να πέσει σε μια ελεύθερη περιοχή.
► Καθορίστε τον διάδρομο διαφυγής (B) σύμφωνα με τα εξής
κριτήρια:
– Ο διάδρομος διαφυγής (B) σχηματίζει γωνία 45° προς
την κατεύθυνση πτώσης (A).
– Δεν υπάρχουν εμπόδια στον διάδρομο διαφυγής (B).
– Μπορείτε να παρακολουθήσετε την κορυφή του
δέντρου.
– Αν ο διάδρομος διαφυγής (B) βρίσκεται σε έδαφος με
κλίση, ο διάδρομος διαφυγής (B) πρέπει να είναι
παράλληλος προς την πλαγιά.
12.4.2 Προετοιμασία του σημείου εργασίας στη βάση του
κορμού
► Απομακρύνετε εμπόδια από το σημείο του κορμού που θα
κόψετε.
►Απομακρύνετε τα βρύα κ.λπ. που έχουν φυτρώσει στον
κορμό.
► Αν ο κορμός έχει μεγάλα, υγιή αντερείσματα: Κόψτε τα
αντερείσματα πρώτα κάθετα και μετά οριζόντια και στη
συνέχεια απομακρύνετέ τα.
12.4.3 Δημιουργία σφήνας ριξίματος
Η σφήνα ριξίματος καθορίζει την κατεύθυνση πτώσης του
δέντρου. Τηρείτε τους κανονισμούς της χώρας σχετικά με τη
δημιουργία της σφήνας ριξίματος.
0000-GXX-1245-A0
1
2
1
2
B
B
0000-GXX-1246-A0
0000-GXX-1247-A0
90°
0000-GXX-4448-A0
