0458-716-9721-C
216
ελληνικά
12 Εργασία με το αλυσοπρίονο

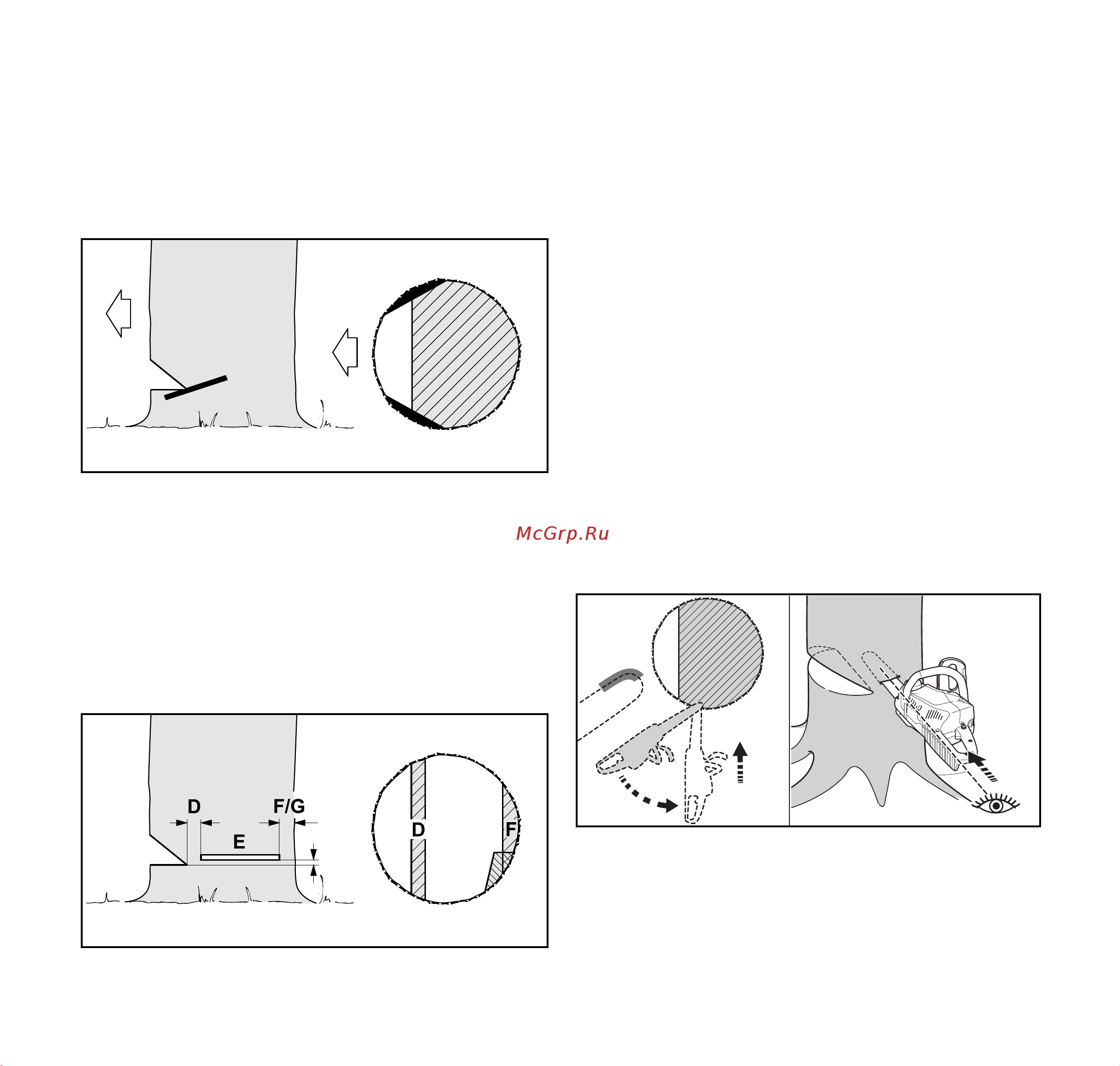

► Κρατήστε το αλυσοπρίονο με τέτοιο τρόπο, ώστε η σφήνα
ριξίματος να σχηματίζει ορθή γωνία προς την κατεύθυνση
πτώσης και το αλυσοπρίονο να βρίσκεται κοντά στο
έδαφος.
► Κόψτε μια οριζόντια τομή βάσης.
► Κόψτε μια λοξή τομή σε γωνία 45° προς την οριζόντια τομή
βάσης.
► Αν το ξύλο είναι υγιές και έχει μακριές ίνες, δημιουργήστε
πλευρικές τομές σύμφωνα με τα εξής κριτήρια:
– Οι πλευρικές τομές είναι ίδιες και στις δύο πλευρές.
– Οι πλευρικές τομές βρίσκονται στο ίδιο ύψος με τη βάση
της σφήνας ριξίματος.
– Οι πλευρικές τομές έχουν πλάτος ίσο με το 1/10 της
διαμέτρου του κορμού.
Ο κορμός δεν σκίζεται κατά την πτώση του δέντρου.
12.4.4 Βασικοί κανόνες για τομές ρίψης
C Εγκοπή ρίψης
Η σφήνα ριξίματος καθορίζει την κατεύθυνση πτώσης.
D Λωρίδα θραύσης
Η λωρίδα θραύσης λειτουργεί ως σημείο άρθρωσης κατά
την πτώση του δέντρου. Η λωρίδα θραύσης έχει πλάτος
ίσο με το 1/10 της διαμέτρου του κορμού.
E Τομή ριξίματος
Η τομή ρίψης προκαλεί την πτώση του δέντρου.
F Ζώνη ασφαλείας
Η ζώνη ασφαλείας στηρίζει το δέντρο, προστατεύοντάς
το από πρόωρη πτώση. Η ζώνη ασφαλείας πρέπει να
έχει πλάτος ίσο προς το 1/10 έως 1/5 της διαμέτρου του
κορμού.
G Ζώνη συγκράτησης
Η ζώνη συγκράτησης στηρίζει το δέντρο,
προστατεύοντάς το από πρόωρη πτώση. Η ζώνη
συγκράτησης πρέπει να έχει πλάτος ίσο προς το 1/
10 έως 1/5 της διαμέτρου του κορμού.
12.4.5 Βύθισμα
Το βύθισμα είναι μια τεχνική εργασίας που είναι απαραίτητη
για το ρίξιμο δέντρων.
► Ακουμπήστε τη λάμα στη σημείο τομής με το κάτω μέρος
της μύτης, δίνοντας φουλ γκάζι.
► Κόψτε τον κορμό, μέχρι η λάμα να βυθιστεί σε βάθος
διπλάσιο του πλάτους της.
► Στρέψτε το μηχάνημα στη θέση βύθισης.
0000-GXX-1250-A0
D
1/10
0000-GXX-1251-A0
C
C
E
G
1
2
3
0000-GXX-4449-A0
