Циркуляционные насосы с «мокрым ротором»
10
ЦиркуляционныенасосыALPHA3,ALPHA2,ALPHA2L
1
Конструкциянасосов
Насосы ALPHA3, ALPHA2 и ALPHA2 L являются насо-
сами с ротором, изолированным от статора герметич-
ной гильзой, т. е. насос и электродвигатель образуют
единый узел без уплотнений вала, в котором приме-
няются всего лишь две уплотнительные прокладки.
Подшипники смазываются перекачиваемой жидко-
стью (см. рис. 16).
Особенности этих насосов:
• вал и радиальные подшипники из керамики;
• графитовый упорный подшипник;
• защитная гильза ротора и подшипниковая пластина
из нержавеющей стали;
• рабочее колесо из композита, устойчивого к коррозии;
• корпус насоса из чугуна* или нержавеющей стали.
* Корпус насосов ALPHA2 и ALPHA3, выполненный из чугуна, имеет
внутреннее катафорезное покрытие для защиты от коррозии.
Электродвигательнасосов
В конструкции используется четырехполюсный син-
хронный электродвигатель с постоянными магнитами
и частотным преобразователем. Предусмотрен простой
доступ к клеммной коробке и компенсатор натяже-
ния кабеля. Электродвигатель соответствует Директиве
по низковольтному напряжению (EN 60335-2-51).
Электродвигатель защищен от коротких замыканий.
Насос модели ALPHA3 и ALPHA2 фирмы GRUNDFOS
поставляется с термоизоляционным кожухом.
Система управления насосом осуществляется блоком
управления, который присоединён к корпусу статора
с помощью двух винтов и подключен к статору с помо-
щью кабельного разъема. Блок управления оснащен
кнопками.
Кнопки используются для:
• выбора настроек насоса;
• включения/отключения функции автоматического
переключения на ночной/летний режим работы;
• выбора параметра, отображаемого на дисплее:
текущее энергопотребление (Вт) или расход (м
3
/ч).
Электродвигатель насосов ALPHA3, ALPHA2 и
ALPHA2 L защищен
электроникой в блоке управ-
ления и не требует внешней защиты.
Подключение
насоса к сети осуществляется с помощью ALPHA-
штекера, идущего в комплекте с насосом (см. рис. 15).
Дисплей включается сразу после подключения насоса
к сети питания. В течение работы на дисплее насоса
ALPHA3 и ALPHA2 указывается значение текущего
энергопотребления в Вт (с округлением до целого
числа) или текущий расход в м
3
/ч (с шагом 0.1 м
3
/ч)
с точностью ±5 %. Предупреждение об ошибке, воз-
никающей во время работы насоса ALPHA3 и ALPHA2
(в т. ч. блокировке), высвечивается на дисплее в виде
обозначения “- -”.
Рис.15. А – ALPHA штекер с кабельным вводом (поставляется
в комплекте), Б – разъем ALPHA – изгиб 90°,
стандартное кабельное соединение и В – угловой
ALPHA штекер с монтированным кабелем 4 метра
TM05 2518 0112
Поз. Наименование Материал №
материала
поDIN
AISI/
ASTM
1 Контроллер
в сборе
Композит
PC
9 Гильза ротора Нерж.
сталь
1.4401 316
Радиальный
подшипник
Керамика
11 Вал Керамика
Корпус ротора Нерж.
сталь
1.4401 316
12 Упорный
подшипник
Графит
Кольцо упорного
подшипника
Резина
EPDM
13 Подшипниковая
пластина
Нерж.
сталь
1.4301 304
16 Рабочее колесо Композит,
PP или PES
18 Корпус насоса Чугун
Нерж.
сталь
EN-GJL-150
1.4308
A48-150B
351 CF8
Уплотнения Резина
EPDM
Спецификацияматериалов
ALPHA3,ALPHA2иALPHA2L

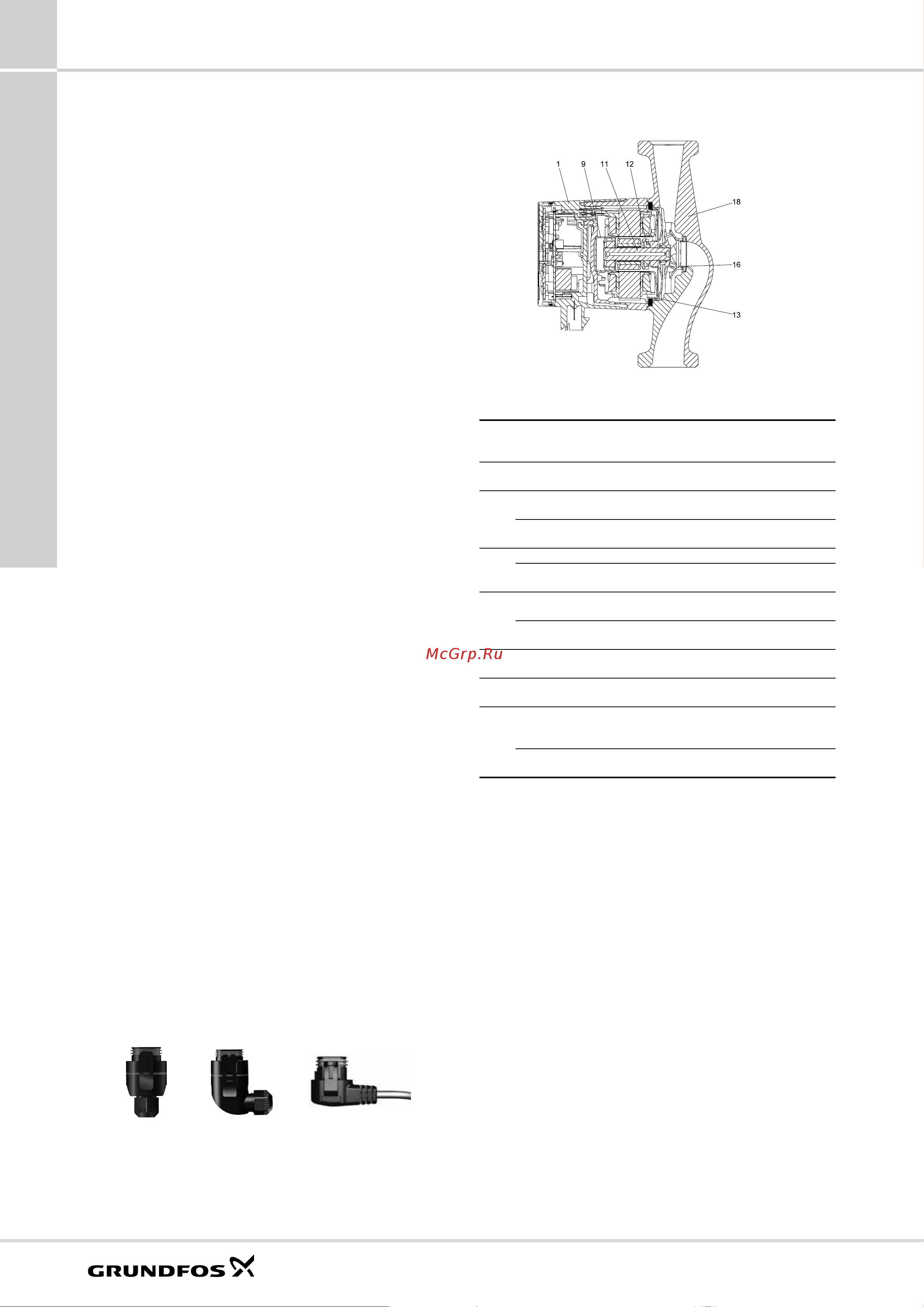

Рис.16.Насос ALPHA3/ALPHA2/ALPHA2 L
А Б В
