Циркуляционные насосы с «мокрым ротором»
67
ЦиркуляционныенасосыALPHASOLAR
4

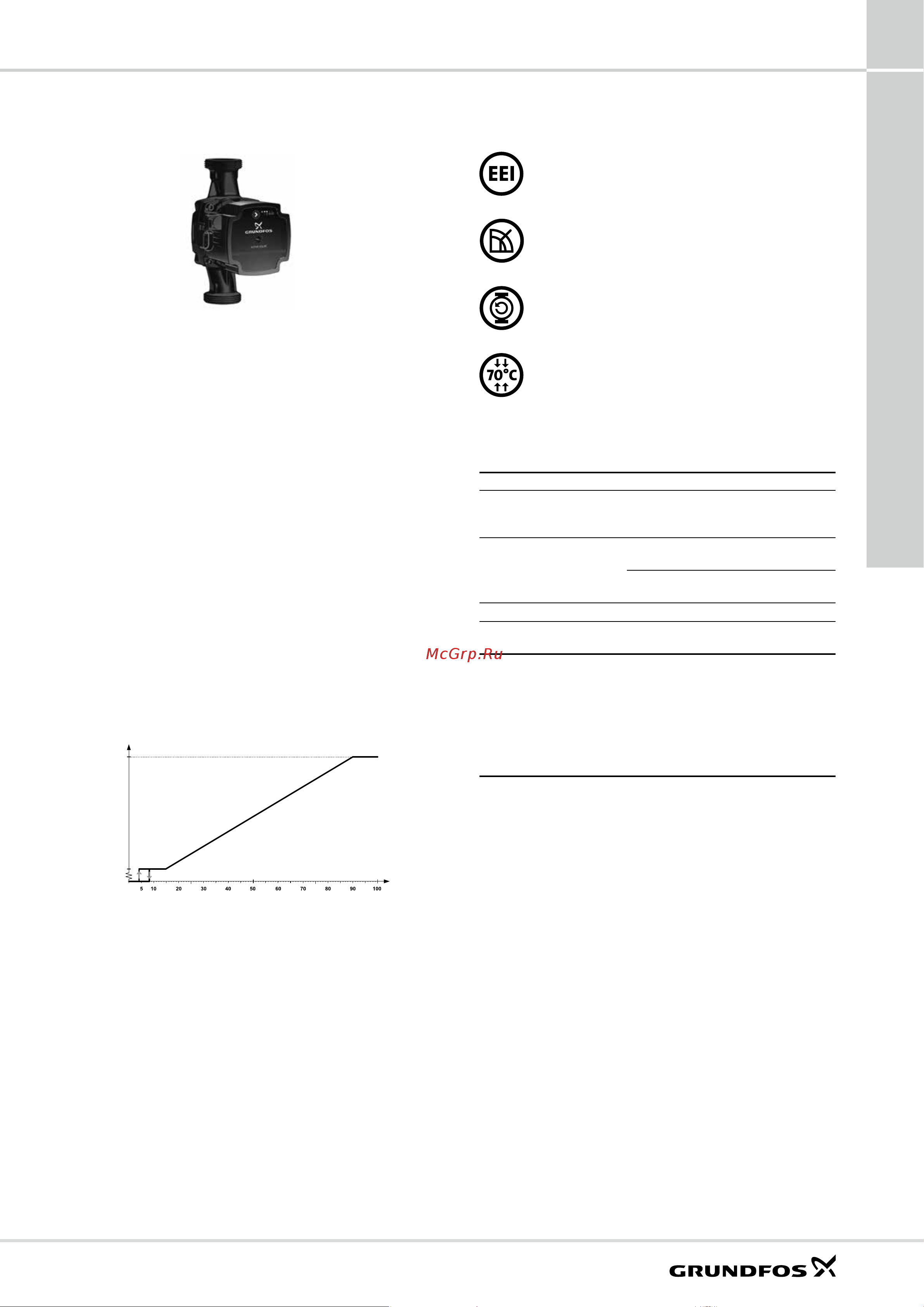

Рис.53.Внешний вид насосов ALPHA SOLAR
Рис.54.Зависимость между ШИМ-сигналом и скоростью
вращения насоса
4. ЦиркуляционныенасосыALPHASOLAR
Общиесведения
Насос ALPHA SOLAR предназначен для работы в сис-
темах отопления и ГВС с солнечными коллекторами.
В конструкцию насоса входит высокоэффективный
электронно-коммутируемый двигатель.
Управление скоростью насоса может быть с помощью
ШИМ. Насосы могут регулироваться через цифровой
слаботочный сигнал широтно-импульсной модуляции
(ШИМ), который подразумевает, что скорость враще-
ния насоса зависит от входящего сигнала солнечного
контроллера. Скорость меняется в зависимости от
профиля подаваемого сигнала. Это позволяет макси-
мально эффективно организировать работу системы
с солнечными коллекторами, чем снижается потре-
бление электроэнергии насосом, а также контролиро-
вать температуру перекачиваемой жидкости.
Если отсутствует возможность подключения ШИМ-
сигнала, ALPHA SOLAR может работать на любой из
четырех фиксированных скоростей.
Входной ШИМ-сигнал [%]
TM05 1575 3211
Max.
Скорость
EEI ≤ 0,2
4 фиксированные скорости
вращения + управление ШИМ
Ручная разблокировка
без демонтажа
Температура
окружающей среды
Преимущества
• Возможно управление с помощью ШИМ
• 4 фиксированные скорости вращения
• Корпус насоса из чугуна с антикоррозионным
покрытием, нанесенным методом катафореза
• Низкий EEI (EEI<0,2)
• Прост в монтаже и установке
• Бесшумный
• Ручная разблокировка ротора в случае закисания
без демонтажа
Техническиеданные
Давлениевсистеме Максимум 1,0 МПа, 10 бар
Минимальное
давлениенавходе
0,05 МПа (0,5 бар) при
температуре перекачиваемой
жидкости 95 °C
Максимальная
температура
перекачиваемой
жидкости
2-110 °C при температуре
окружающей среды 70 °C
2-130 °C при температуре
окружающей среды 60 °C
Степеньзащиты
IPX4D
Защита
электродвигателя
Внешняя защита
электродвигателя не нужна
Растворводы
игликоля
Максимальная концентрация
гликоля в водно-гликолевом
растворе: 50%.
Внимание: содержание гликоля
в перекачиваемой жидкости
снижает производительность
насоса в связи с повышением
вязкости.
