Циркуляционные насосы с «мокрым ротором»
13
ЦиркуляционныенасосыALPHA3,ALPHA2,ALPHA2L
1
Настройки Криваяхарактеристики
насоса
Функция
AUTO
ADAPT
(заводская
настройка)
только
ALPHA2/3
Кривая пропорциональ-
ного регулирования от
высокого до низкого зна-
чения напора
С помощью функции AUTO
ADAPT насос ALPHA2/3 автоматически регулирует харак-
теристику насоса в установленном диапазоне производительности, осуществляя:
- регулировку характеристики насоса в соответствии с размером системы;
- регулировку характеристики насоса в соответствии с колебаниями нагрузки с
течением времени.
В AUTO
ADAPT насос настроен на пропорциональное регулирование напора.
PP
1
Кривая пропорционально-
го регулирования с низким
значением напора
Рабочая точка насоса будет смещаться вверх или вниз по нижней кривой пропорци-
онального регулирования напора, в зависимости от расхода теплоносителя. Напор
(давление) падает при снижении расхода и увеличивается при повышении расхода.
PP
2
Кривая пропорционально-
го регулирования со сред-
ним значением напора
(только ALPHA2/3)
Рабочая точка насоса будет смещаться вверх или вниз по промежуточной кри-
вой пропорционального регулирования напора, в зависимости от расхода тепло-
носителя. Напор (давление) падает при снижении расхода и увеличивается при
повышении расхода.
PP
3
Кривая пропорциональ-
ного регулирования
с высоким значением
напора
Рабочая точка насоса будет смещаться вверх или вниз по верхней кривой
пропорционального регулирования напора, в зависимости от расхода теплоно-
сителя. Напор (давление) падает при снижении расхода и увеличивается при
повышении расхода.
CP
1
Кривая регулирования
с низким постоянным
значением напора
Рабочая точка насоса будет находиться на кривой с низким значением напора,
в зависимости от расхода теплоносителя в системе. Напор (давление) остается
постоянным, независимо от расхода теплоносителя.
CP
2
Кривая регулирования
со средним значением
напора (только ALPHA2/3)
Рабочая точка насоса будет находиться на кривой с промежуточным значением
напора, в зависимости от расхода теплоносителя в системе. Напор (давление)
остается постоянным, независимо от расхода теплоносителя.
CP
3
Кривая регулирования
с высоким постоянным
значением напора
Рабочая точка насоса будет находиться на кривой с высоким значением напора,
в зависимости от расхода теплоносителя в системе. Напор (давление) остается
постоянным, независимо от расхода теплоносителя.
III Частота вращения III Насос работает с фиксированной частотой вращения. Частота вращения III соот-
ветствует максимальной рабочей характеристике. Чтобы быстро удалить воздух из
насоса, установите насос на частоту вращения III на короткий промежуток времени.
II Частота вращения II Насос работает с фиксированной частотой вращения. Частота вращения II соот-
ветствует средней рабочей характеристике.
I Частота вращения I Насос работает с фиксированной частотой вращения. Частота вращения I соот-
ветствует минимальной рабочей характеристике.
Автоматическая функция
ночного/летнего режима
Переключение между дневным и ночным режимами эксплуатации происходит по
температуре воды в подающей линии отопительной системы, контролируемой
встроенным в насос термодатчиком. Насос (только ALPHA2/3) автоматически
переключается на ночной режим, когда регистрируется падение температуры
в напорном трубопроводе больше, чем на 10–15 °C в течение, приблизитель-
но 2 часов. Скорость падения температуры должна быть не менее 0,1 °С/мин.
Переход к нормальному режиму происходит, как только температура в напорном
трубопроводе повышается приблизительно на 10 °C.
В летнем режиме насос (только ALPHA2/3) останавливается для экономии элек-
троэнергии, работает только электроника. Насос периодически запускается на
непродолжительное время для предупреждения образования известкового осад-
ка и блокировки насоса.

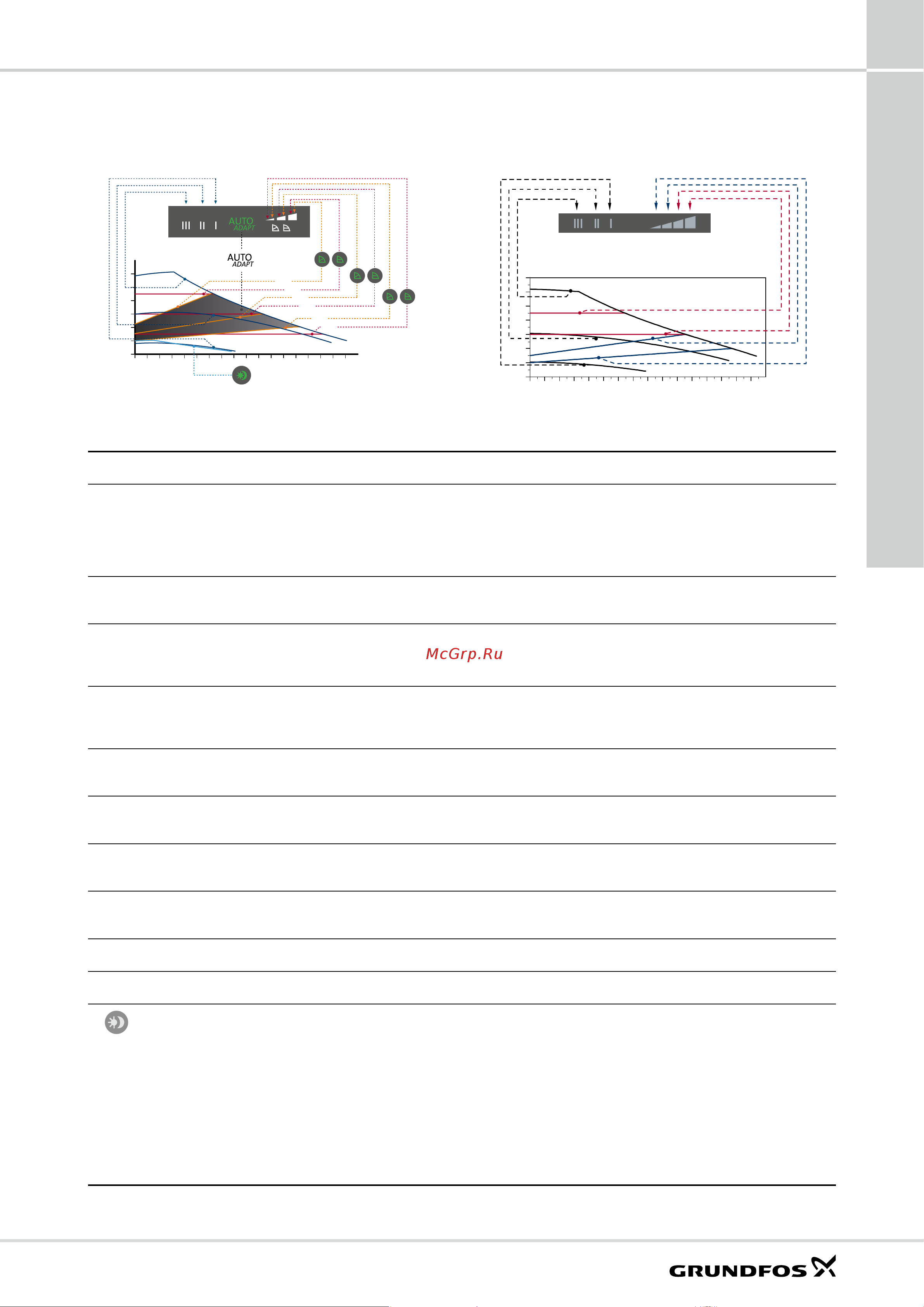

Зависимостьмеждунастройкаминасосаиегорабочимихарактеристиками
На рисунке пунктирными линиями представлена зависимость между настройками насоса и его рабочими харак-
теристиками.
Рис.21.Настройки насосов ALPHA3/ALPHA2 в зависимости
от рабочих характеристик
Рис.22.Настройки насоса ALPHA2 L в зависимости
от рабочих характеристик*
* Для насосов ALPHA2 L PP2 и CP2 соответствуют высоким значениям напора.
III
II
I
H
PP3
CP3
CP2
PP1
CP1
PP2
III
II
I
AUTO
PP1
PP2
CP1
CP2
H
Q
ON
POWER
TM04 2532 2608
TM05 2771 0412
