Циркуляционные насосы с «мокрым ротором»
76
Принадлежности
5
Комплекттермоизоляции
Насосы серии 100 могут оснащаться двумя изолирую-
щими оболочками.
Изоляция выбирается в соответствии с типоразмером
насоса.
Комплект изоляции, который проектируется индивиду-
ально для каждой модели насоса, закрывает весь его
корпус. Две половины изолирующей оболочки легко
устанавливаются и крепятся на корпусе насоса.
Запаснойштекердлянасосов
ALPHA3/ALPHA2/ALPHA2L
Модульсигнализациинеисправностейнасоса
Модуль сигнализации дает возможность контроли-
ровать неисправности насоса используя внешнее
оборудование.
Модуль поставляется одновременно и с нормально
замкнутыми и с нормально разомкнутыми гальваниче-
ски изолированными контактами.
Сигнальный контакт активируется или когда происхо-
дит неисправность питающей сети или когда терморе-
зистор отключил электродвигатель.
NC N NO

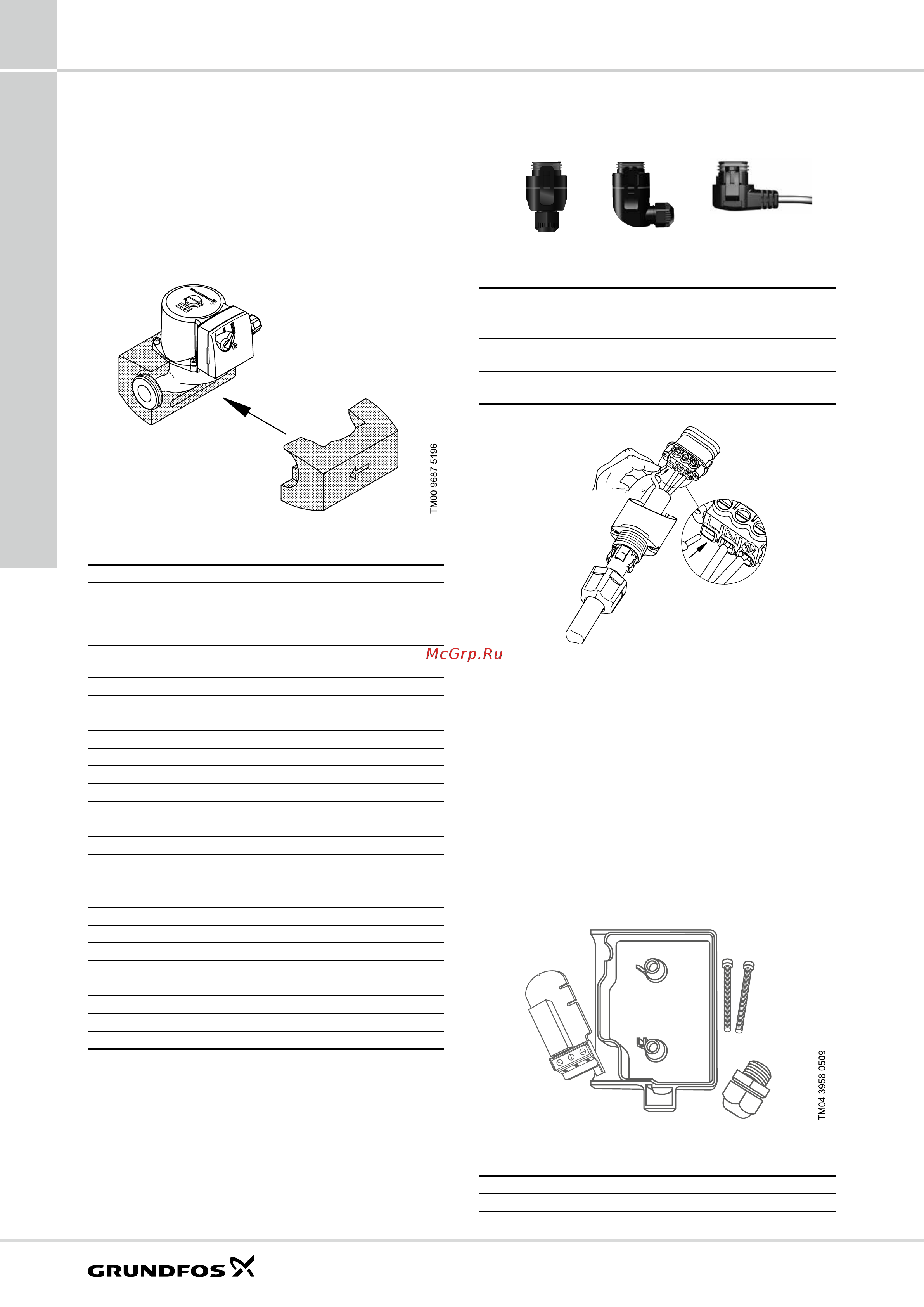

Рис.63.Термоизоляция для насосов серии 100
Рис.64.Штекер для насосов ALPHA3 / ALPHA2 / ALPHA2 L
Рис.66.Модуль сигнализации
Рис.65.Подключение проводов к клеммам штекера
для насосов ALPHA3, ALPHA2, ALPHA2 L
Модель N№продукта
Модуль сигнализации 95 90 62 54
Обозначение Номерпродукта
Запасной разъем ALPHA -
стандартное кабельное соединение
98 28 45 61
Запасной разъем ALPHA - изгиб 90°,
стандартное кабельное соединение
98 61 02 91
Запасной разъем ALPHA, изгиб 90°,
включая кабель 4 м
96 88 46 69
Типнасоса Комплектизоляции
ALPHA3 / ALPHA2 /
ALPHA2 L 25-XX, 32-XX
Монтажнаядлина130мм
98 09 17 86
Монтажнаядлина180мм
98 09 17 87
ALPHA3 / ALPHA 2 /
ALPHA 2 L 25-XX А
50 58 22
UPS 25-20 50 58 21
UPS 32-20 50 58 21
UPS 25-25 95 90 66 55
UPS 25-30 50 58 21
UPS 32-25 95 90 66 55
UPS 32-30 50 58 21
UPS 25-40 50 58 21
UPS 32-40 50 58 21
UPS 25-55 95 90 66 55
UPS 25-60 50 58 21
UPS 32-55 95 906 655
UPS 32-60 50 58 21
UPS 25-80 95 90 66 55
UPS 25-100 95 90 66 53
UPS 32-100 95 90 66 53
UPS 25-20 A 50 58 22
UPS 25-30 A 50 58 22
UPS 25-40 A 50 58 22
UPS 25-60 A 50 58 22
UPS 40-50 F 95 90 66 55
UPS 40-80 F 95 90 66 55
