Циркуляционные насосы с «мокрым ротором»
62
ЦиркуляционныенасосыCOMFORT
3
Сферическийсепаратор
Сферическим сепаратором герметично отделяется
водопроводящая часть насоса от электрической актив-
ной части двигателя без дополнительного уплотнения.
TM06 52014115

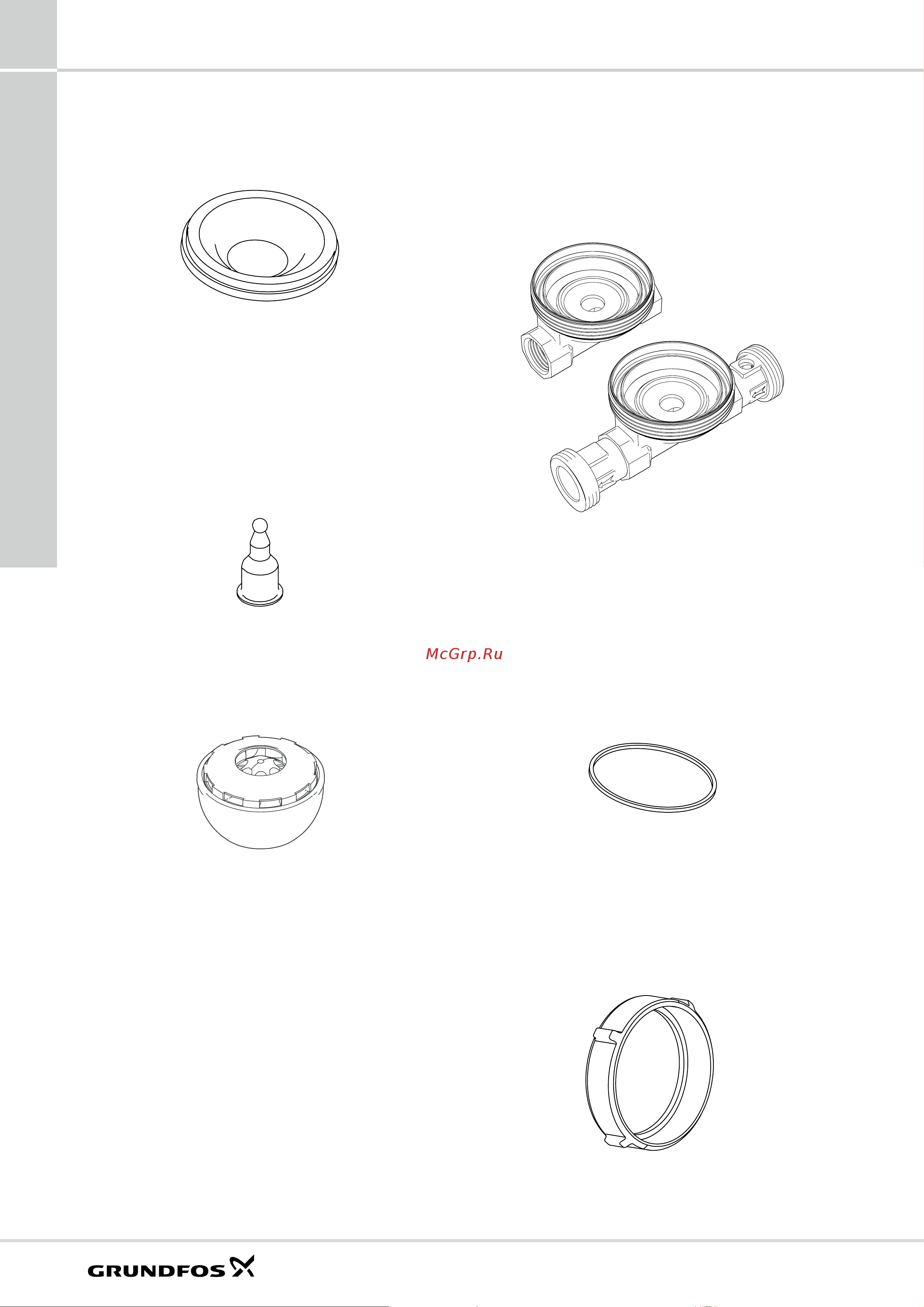

Рис.46.Сферический сепаратор
Шпилькаподшипникаишарик
подшипника
Шпилька подшипника из нержавеющей стали равно-
мерно приварена лазерной сваркой к сферическому
сепаратору и шарику подшипника.
Шарик подшипника изготовлен из материала, устойчи-
вого к износу и коррозии.
TM06 5202 41
15
Рис.47.Шпилька подшипника
Ротор
Ротор шарнирно установлен на шарике подшипника.
TM06 5203 4115
Рис.48.Ротор
Корпуснасоса
Корпус насоса разработан таким образом, чтобы
добиться высокого гидравлического КПД, когда энер-
гия, передаваемая рабочим колесом, преобразуется
в давление.
Резьба корпуса насоса позволяет соединять его с тру-
бами стандартных размеров.
TM06 8283 5016
Рис.49.Корпус насоса без обратного клапана и отсечного
вентиля, а также с обратным клапаном и отсечным
вентилем
Кольцевоеуплотнение
Насос COMFORT PM снабжен только одним коль-
цевым уплотнением, установленным между сфери-
ческим двигателем и корпусом насоса. Материал
кольцевого уплотнения устойчив к износу, уплотнение
рассчитано на весь срок службы насоса.
TM06 5206 4115
Рис.50.Кольцевое уплотнение
Накиднаягайка
Накидная гайка предназначена для обеспечения плот-
ного соединения двигателя и корпуса насоса. Резьба
обеспечивает равномерное соприкосновение кольце-
вого уплотнения с поверхностью.
TM06 5207 4115
Рис.51.Накидная гайка
