Циркуляционные насосы с «мокрым ротором»
4
ЦиркуляционныенасосыALPHA3,ALPHA2,ALPHA2L
1
Расшифровкатиповогообозначения
насосов
Областиприменения
Циркуляционные насосы ALPHA3, ALPHA2 и ALPHA2 L
предназначены для обеспечения циркуляции воды в
отопительных системах, местных системах горячего
водоснабжения, а также системах кондиционирования
воздуха и охлаждения.
Системами охлаждения называются системы, в кото-
рых температура перекачиваемой жидкости ниже тем-
пературы окружающей среды.
Насосы ALPHA3, ALPHA2 и ALPHA2 L подходят для:
• Систем с постоянной или переменной подачей,
в которых целесообразно оптимизировать
положение рабочей точки насоса;
• Систем с переменными значениями температуры
в напорном трубопроводе;
• Систем, в которых целесообразно использовать
автоматический ночной режим (только для ALPHA2
и ALPHA3).
UP, UP PM
UP, UPS, UPSD
SOLAR
SOLAR
B X U T A PM
15 - 65 130
Типовой ряд
Поколение
GRUNDFOS ALPHA3 / ALPHA2 / ALPHA2 L
L – (limited edition) ограниченная версия
Монтажная длина [мм]
Максимальный напор [дм]
Номинальный диаметр всасывающего
и напорного патрубка (DN), [мм]
(15 = 1’’, 25= 1 ½”, 32= 2’’)
: корпус насоса из чугуна
N: корпус насоса из нержавеющей стали
А
: корпус насоса с воздухоотводчиком
Типовой ряд
Максимальный диаметр всасывающего
и напорного патрубков (DN), [мм]
Модель
Максимальный напор [дм]
B - Корпус насоса из латуни
Х - Встроенные отсекающий и обратный клапаны
U - таймер на 24 часа
Т - термостат
А - функция AUTOADAPT
PM - ротор двигателя на постоянных магнитах
Типовой ряд
Исполнение:
S: С фиксированными скоростями
Типовой ряд
D:
Системыотопления
Насосы ALPHA3, ALPHA2 и ALPHA2 L используются
для различных систем отопления.
Автоматика насосов ALPHA3, ALPHA2 и ALPHA2 L
регулирует перепад давления в соответствии с теку-
щими потребностями системы без применения внеш-
них элементов.
Насосы применяются главным образом для одно- или
двухтрубных систем отопления (см. рис. 4 и рис. 5), сис-
тем теплых полов (см. рис. 6), но могут также использо-
ваться в смесительных контурах больших систем.

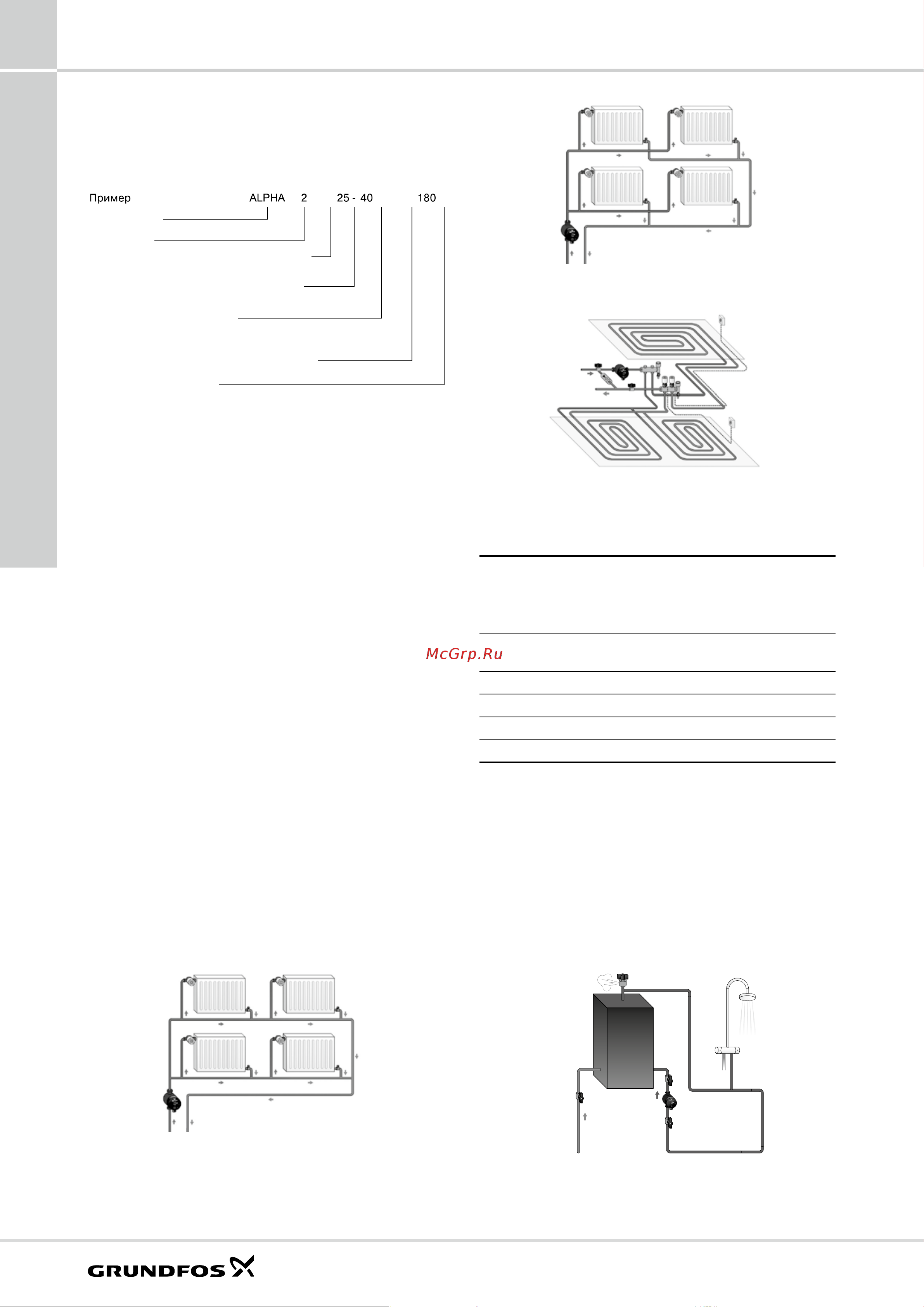

Рис.4.Однотрубная система отопления
TM03 8990 4507
TM03 8989 4507TM03 9890 4507TM04 9359 4010
Макс. 2,5 м
20-50 см
TM03 8990 4507
TM03
8989 4507
TM03 9890 4507TM04 9359 4010
Макс. 2,5 м
20-50 см
TM03 8990 4507
TM03 8989 4507TM03 9890 4507TM04 9359 4010
Макс. 2,5 м
20-50 см
TM05 2678 0312
Рис.5.Двухтрубная система отопления
Рис.6.Система теплых полов
Рис.7.Система рециркуляции горячего водоснабжения
температуры
Ниже приведена таблица подбора типа насоса для
системы отопления.
Площадь
дома
Расход
всистеме
отопления
при∆t=20
°C
Расход
всистеме
теплого
полапри
∆t=5°C
Типнасоса
[м
2
] [м
3
/ч] [м
3
/ч]
1-й
вариант
2-й
вариант
80-120
0,4 1,5 XX-40 XX-40
120-160
0,5 2,0 XX-50 XX-60
160-240
0,7 2,5 XX-60 XX-80
240-280
0,9 3,0-3,5 ХХ-80 ХХ-80
Приведенные рекомендации даны лишь для информа-
ции. GRUNDFOS не несет ответственность за непра-
вильный подбор, основанный на данной таблице.
Системыгорячеговодоснабжения
Для циркуляции в системах горячего водоснабжения
(см. рис. 7) применяются насосы модели ALPHA2 N
скорпусом из нержавеющей стали.
В системе ГВС рекомендуется поддерживать темпе-
ратуру ниже 65 °С во избежание образования накипи.
