0478 111 9923 C - PT
124
MB 443, MB 443 T, MB 448 T,
MB 448 TX:
MB 448 TC:
7.1 Generalidades
● Coloque o aparelho sobre uma base
horizontal, plana e estável.
7.2 Montar o monoguiador
(MB 448 TC)
● Introduza o casquilho (I) no furo
do guiador (1).
● Encaixe as duas anilhas (K) com a
curvatura para dentro no casquilho do
guiador (1).
● Segure no casquilho (I) e nas
anilhas (K) e introduza-as em conjunto
com o guiador (1) no suporte da
consola do guiador (2).
● Encaixe o parafuso (J) de fora para
dentro através dos furos no guiador (1)
e na consola do guiador (2) e enrosque
a porca (L). Aperte o parafuso (J) a
15-20 Nm.
Montar cabos tirantes:
● Introduza o cabo tirante de paragem do
motor (3) e o cabo tirante do
mecanismo de translação (4) nas guias
dos cabos (5) do labirinto do cabo,
conforme ilustrado.
7.3 Montar o guiador duplo
(MB 443, MB 443 T, MB 448 T,
MB 448 TX)
● Encaixe casquilhos protectores (H) nas
duas partes inferiores do guiador (1).
● Insira o parafuso (F) através do furo da
guia do cabo (G).
● Mantenha a parte superior do
guiador (2) nas partes inferiores do
guiador (1).
● MB 443, MB 443 T, MB 448 T,
MB 448 TX:
Engate a guia do cabo (G) no cabo
tirante de paragem do motor (3) e insira
o parafuso (F) de dentro para fora
através dos furos.
● MB 443 T, MB 448 T, MB 448 TX:
Engate a guia do cabo (G) no cabo
tirante do mecanismo de translação (4)
e insira o parafuso (F) de dentro para
fora através dos furos.

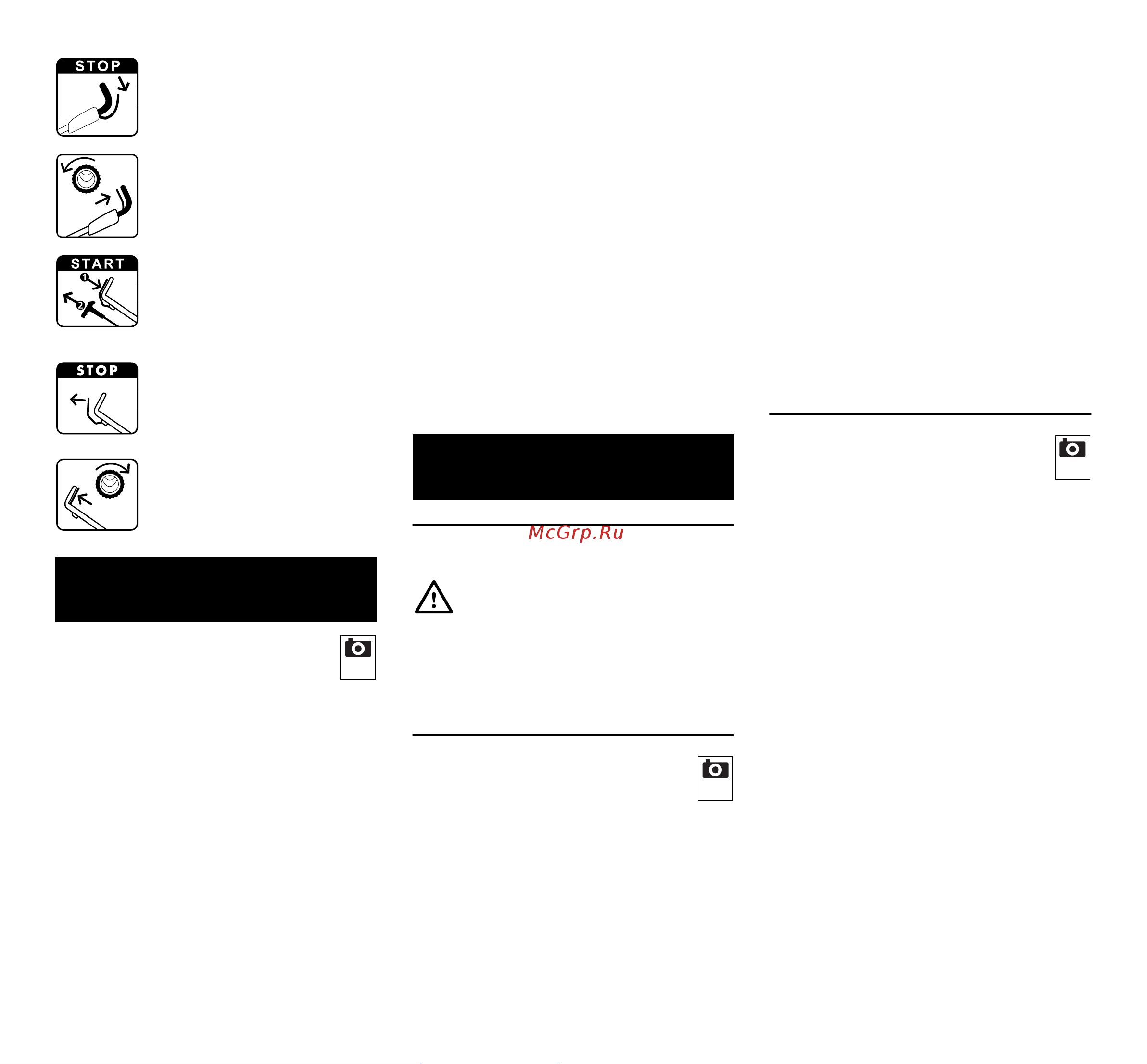

MB 443, MB 443 T,
MB 448 T, MB 448 TX:
Desligar o motor de
combustão
MB 443 T, MB 448 T,
MB 448 TX:
Ligar o mecanismo de
translação
MB 448 TC:
Ligar o motor de combustão
MB 448 TC:
Desligar o motor de
combustão
MB 448 TC:
Ligar o mecanismo de
translação
6. Fornecimento
Item Designação Unids.
A Aparelho base 1
B Parte superior da cesta de
recolha
1
C Parte inferior da cesta de
recolha
1
D Cavilha 2
– Manual de utilização 1
– Manual de utilização
Motor de combustão
1
2
Item Designação Unids.
E Tensor rápido 2
F Parafuso 2
G Guia do cabo 2
H Casquilhos protectores 2
Item Designação Unids.
I Casquilho 1
J Parafuso 1
K Anilha 2
L Porca 1
7. Preparar o aparelho para o
funcionamento
Perigo de ferimentos
Observe as instruções de
segurança do capítulo "Para sua
segurança" (Ö 4.).
3
4
