0478 111 9923 C - PL
222
MB 443, MB 443 T, MB 448 T,
MB 448 TX:
MB 448 TC:
7.1 Informacje ogólne
● Przed rozpoczęciem wszystkich
opisanych prac urządzenie należy
ustawić stabilnie na poziomym, płaskim
i twardym podłożu.
7.2 Zamontowanie pojedynczego
uchwytu kierującego
(MB 448 TC)
● Wprowadzić tulejkę (I) w otwór na
uchwycie kierującym (1).
● Włożyć obie podkładki (K) (stroną
wypukłą do środka) na tulejkę uchwytu
kierującego (1).
● Przytrzymać tulejkę (I) oraz
podkładki (K) i wsunąć razem z
uchwytem kierującym (1) w uchwyt przy
wsporniku uchwytu kierującego (2).
● Włożyć śrubę (J) z zewnątrz do środka
przez otwory w uchwycie kierującym (1)
oraz we wsporniku uchwytu
kierującego (2) i wkręcić nakrętkę (L).
Dokręcić śrubę (J) momentem
15-20 Nm.
Zamontowanie cięgien:
● Umieścić cięgno hamulca silnika (3) i
cięgno napędu kół (4) w prowadnicach
cięgien (5) zaczepu labiryntowego
(zob. rysunek).
7.3 Zamontowanie podwójnego
uchwytu kierującego (MB 443,
MB 443 T, MB 448 T, MB 448 TX)
● Założyć tulejki ochronne (H) na obie
dolne części uchwytu kierującego (1).
● Włożyć śrubę (F) w otwór osłony
cięgna (G).
● Przytrzymać górną część uchwytu
kierującego (2) przy dolnych częściach
uchwytu kierującego (1).
● MB 443, MB 443 T, MB 448 T,
MB 448 TX:
Założyć osłonę cięgna (G) na
cięgno hamulca silnika (3); włożyć
śrubę (F) przez otwory od środka na
zewnątrz.
● MB 443 T, MB 448 T, MB 448 TX:
Założyć osłonę cięgna (G) na
cięgno napędu kół (4); włożyć śrubę (F)
przez otwory od środka na zewnątrz.
● Nakręcić zatrzaski (E) na śruby (F)
(powinien wystawać w przybliżeniu
jeden zwój gwintu śruby) i przechylić do
góry.

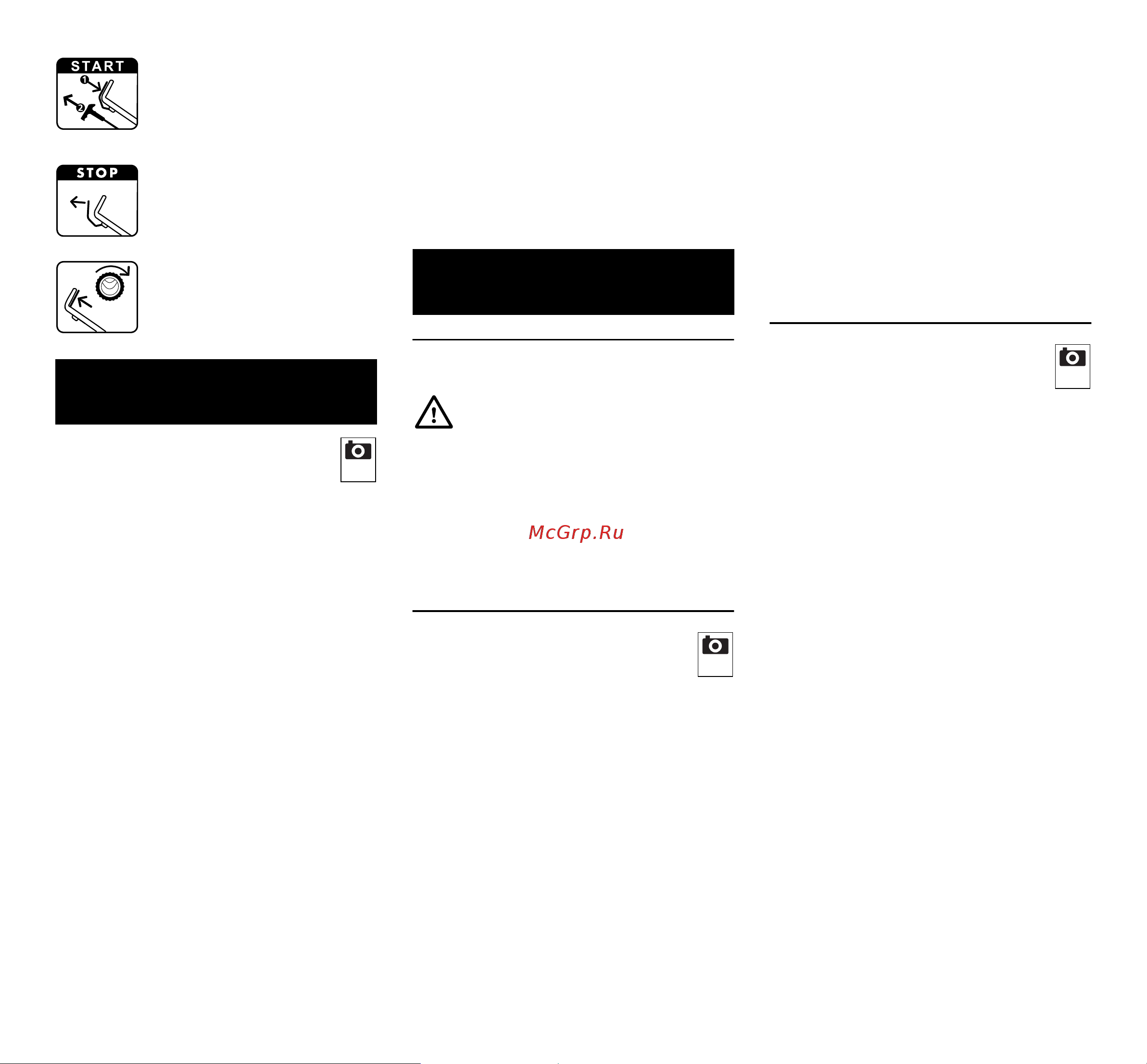

MB 448 TC:
Uruchamianie silnika
spalinowego
MB 448 TC:
Wyłączanie silnika
spalinowego
MB 448 TC:
Włączanie napędu kół
6. Wyposażenie
standardowe
Poz. Nazwa Liczba
A Urządzenie zasadnicze 1
B Górna część kosza na
trawę
1
C Dolna część kosza na
trawę
1
D Sworzeń 2
– Instrukcja obsługi 1
– Instrukcja obsługi
Silnik spalinowy
1
Poz. Nazwa Liczba
E Zatrzask 2
F Śruba 2
G Osłona cięgna 2
H Tulejki ochronne 2
2
Poz. Nazwa Liczba
I Tulejka 1
J Śruba 1
K Podkładka 2
L Nakrętka 1
7. Przygotowanie urządzenia
do pracy
Niebezpieczeństwo zranienia
Należy zwrócić szczególną uwagę
na wskazówki zamieszczone w
rozdziale „Zasady bezpiecznej
pracy“ (Ö 4.).
3
4
