Проверяйте безупречное состояние кабеля
зажигания.
Приводите в действие двигатель при снятом
колпачке свечи зажигания или при выкрученной
свече с пусковым устройством только тогда,
когда выключатель стоит в положении «STOP» -
угроза возникновения пожара вследствие искр
зажигания снаружи цилиндра!
Храните топливо и смазочное масло для пильных
цепей только в предназначенных для этих целей
безупречно маркированных ёмкостях. Избегайте
попадания бензина на кожу, не вдыхайте
бензиновые пары – опасность для здоровья!
При нарушении функционирования тормоза цепи
незамедлительно остановите моторную пилу –
опасность травмы! Обратитесь в сервисный
центр!
Не вводите в эксплуатацию моторный агрегат,
пока не будет устранено нарушение (см. главу
«Тормоз цепи»).

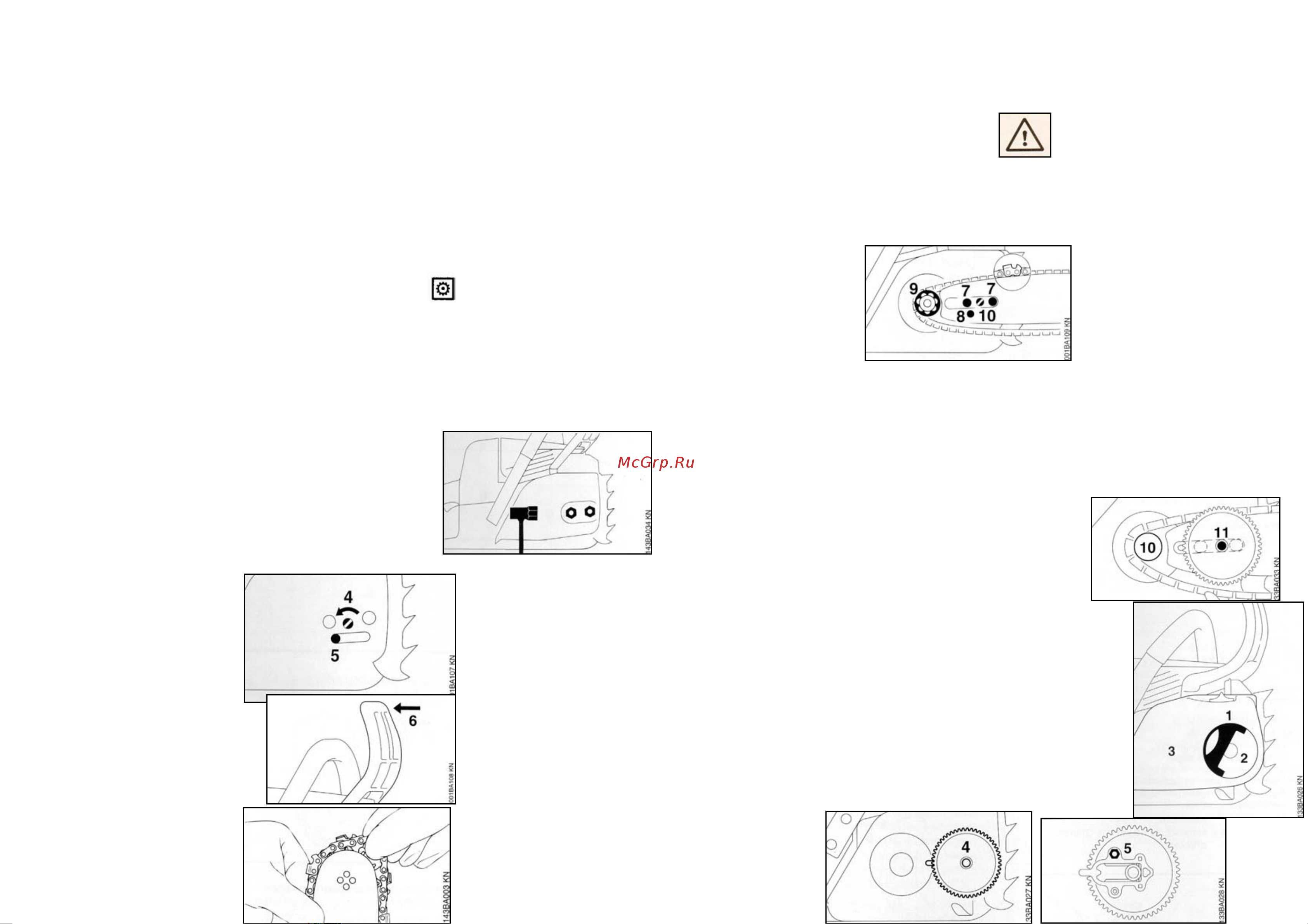

Монтаж опорной
шины и пильной
цепи
(Боковое натяжение
пильной цепи)
Можно вводить в
эксплуатацию данную
моторную пилу с пильными
цепями различного шага,
смотря по монтируемому
цепному колесу (см. главу
«Технические данные»):
Шаг цепи 1 должен подходить к шагу цепного
колеса и опорной шине (у Rollomatic), а толщина
соединительного звена 2 - к ширине паза 3
опорной шины.
Шаг цепного колеса и опорной шины
обозначается в дюймах в качестве дробного числа
(например, 3/8 или .325), а у опорной шины
ширина паза дополнительно обозначается в
миллиметрах (например, 1,6).
При сопряжении компонентов с разным шагом
или толщиной соединительного звена, через
некоторое время эксплуатации их можно
повредить до такой степени, что они больше не
подлежат ремонту.
• Отвинтите гайки и
снимите крышку
цепного колеса.
Поверните винт влево (4), пока левая натяжная
гайка (5) не будет прилегать к вырезу в корпусе.
Отпустите тормоз пильной цепи:
Отожмите защиту руки к трубчатой рукоятке (6).
Наденьте защитные перчатки –
опасность пореза острыми
режущими зубьями.
• Наложите пильную цепь – начинайте со
стороны вершины опорной шины.
Наложите опорную
шину на винты (7) –
режущие кромки
пильной цепи должны
указывать направо – и
над фиксирующим
отверстием (8) на натяжную гайку, одновременно
наложите пильную цепь на цепное колесо (9).
Вращайте вправо (10), пока пильная цепь не будет
провисать внизу лишь немного и выступы
ведущих звеньев не войдут в паз шины.
• Снова наденьте
крышку и слегка от
руки затяните гайки.
• Дальнейший образ
действий: см. главу
«Натяжение пильной
цепи».
Монтаж опорной
шины и пильной цепи
(быстродействующее
устройство натяжения
пильной цепи)
