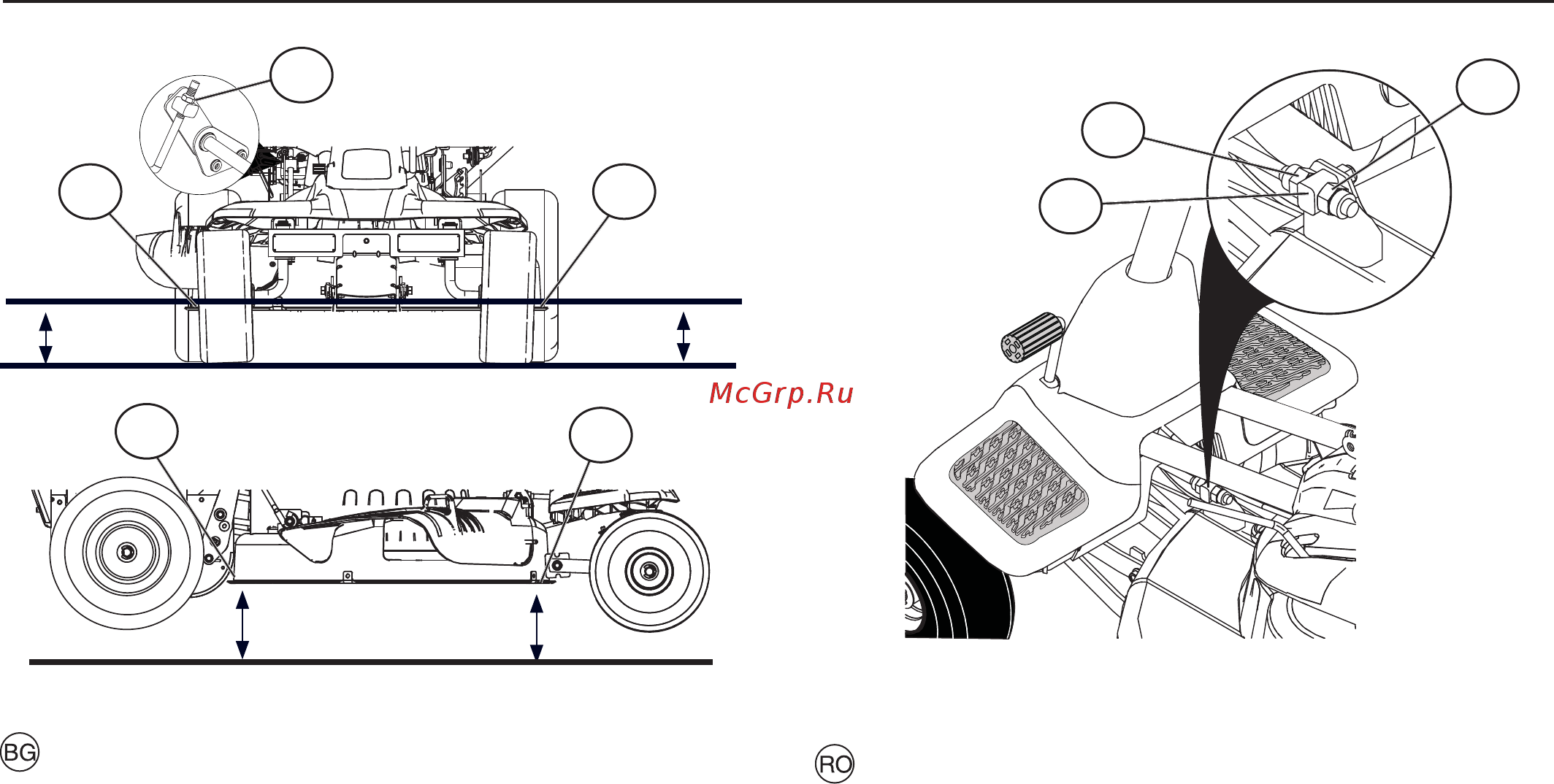

ВЫРАВНИВАНИЕ РАМЫ ГАЗОНОКОСИЛКИ
Регулировку следует выполнять с газонокосилкой,
установленной на ровном грунте или дороге. Убедитесь,
что шины накачаны надлежащим образом (см. величину
давления на боковой поверхности шин). Если шины
накачаны слишком слабо или слишком сильно,
это не позволит правильно выполнить регулировку
газонокосилки.
Поперечное выравнивание
• Поднимите газонокосилку в крайнее верхнее
положение.
• Измерьте расстояние "A" от
нижнего края газонокосилки
(2) до земли на ее передних правом и левом углах.
• Для подъема правой стороны газонокосилки
закручивайте регулировочную гайку подъемной тяги (1).
• Для опускания правой стороны газонокосилки
выкручивайте регулировочную гайку подъемной тяги (1).
ПРИМЕЧАНИЕ: Каждый полный оборот регулировочной
гайки подъемной тяги (1) изменяет высоту газонокосилки
примерно на 3/16"..
• Повторите измерения после
регулировки.
Продольное выравнивание
ВНИМАНИЕ: Дека должна быть выровнена в поперечном
направлении.
Для получения оптимальных результатов при кошении
рама газонокосилки должна быть отрегулирована таким
образом, чтобы ее передняя сторона была примерно на
1/8" - 1/2" ниже задней при крайнем верхнем положении
газонокосилки.
Проверьте регулировку на правой стороне газонокосилки.
Измерьте расстояние "F" от нижнего края до
земли спереди
(3) и сзади (4) шпинделя как показано на рисунке.
• Для опускания передней стороны рамы газонокосилки
поворачивайте гайки (8) и (6) по часовой стрелке.
• Если расстояние "F" меньше с передней стороны,
чем с задней на на 1/8" - 1/2", затяните гайку (6) на
кронштейне (7) на передней тяге.
• Для подъема передней стороны рамы газонокосилки
поворачивайте гайки (8) и (6) против
часовой стрелки.
• Если расстояние "F" меньше с передней стороны,
чем с задней на на 1/8" - 1/2", затяните гайку (6) на
кронштейне (7) на передней тяге.
ПРИМЕЧАНИЕ: Каждый полный оборот гайки (8) изменяет
расстояние "F" примерно на 3/8".
• Повторно проверьте правильность поперечного
выравнивания.
PENTRU A REGLA PE ORIZONTALĂ CARCASA
MECANISMULUI DE TĂIERE
Reglaţi mecanismul de tăiere în timp ce tractorul de tuns iarba
este parcat pe un teren sau pe o alee orizontală. Verifi caţi
ca pneurile să fi e umfl ate în mod corespunzător (A se vedea
PSI corectă pe latura pneului). Dacă pneurile sunt umfl ate
prea mult sau prea puţin, nu veţi putea să reglaţi corect me-
canismul de tăiere.
Reglarea pe laterală
• Ridicaţi mecanismul de tăiere în poziţia cea mai de sus.
• Măsuraţi distanţa „A” dintre partea de jos a mecanismului
de tăiere (2) până la nivelul solului, la colţurile din faţă
ale mecanismului de tăiat iarba.
• Pentru a ridica partea din dreapta a mecanismului de tăiat
iarba, strângeţi piuliţa de reglare a braţului articulat (1).
• Pentru a coborî partea din dreapta a mecanismului de
tăiat iarba, slăbiţi piuliţa de reglare a braţului articulat (1).
NOTĂ: Fiecare tur al piuliţei de reglare a braţului articulat (1)
va modifi ca în
ălţimea de tăiere a mecanismului cu aproximativ
3/16" (0,47 cm).
• Măsuraţi din nou distanţa după reglare.
Reglarea faţă-spate
IMPORTANT: Mecanismul de tăiere trebuie să fi e orizontal
pe lateral.
Pentru a obţine cele mai bune rezultate la tăierea ierbii, car-
casa mecanismului de tăiere trebuie să fi e reglată astfel încât
partea din faţă să fi e cu aproximativ 1/8" - 1/2" (0,31 - 1,25
cm) mai joasă decât partea din spate, când mecanismul de
tăiere se afl ă în poziţia cea mai ridicată.
Verifi caţi reglarea în partea dreaptă a tractorului de tuns iarba.
Măsuraţi distanţa „F” direct în partea din faţă (3) şi din spate
(4) a mandrinei, la muchia inferioară a carcasei mecanismului
de tăiere, aşa cum se arată.
• Pentru a coborî partea din faţă a mecanismului de tăiere,
rotiţi piuliţa (8)
şi piuliţa (6) în sens orar.
• Când distanţa „F” este, în partea din faţă, cu 1/8" până
la 1/2" (0,31 cm - 1,25 cm) mai mică decât în partea din
spate, strângeţi piuliţa (6) pe axa (7) de pe braţul din faţă.
• Pentru a ridica partea din faţă a carcasei mecanismului
de tăiere, rotiţi piuliţa (8) şi piuliţa (6) în sens antiorar.
• Când distanţa „F” este, în partea din faţă, cu 1/8" până
la 1/2" (0,31 cm - 1,25 cm) mai mică decât în partea din
spate, strângeţi piuliţa (6) pe axa (7) de pe braţul din faţă.
NOTĂ: Fiecare tur complet al piuliţei (8) va modifi ca „F” cu
aproximativ 3/8" (0,94 cm).
• Verifi caţi din nou reglarea pe laterală.
6
7
8
A
A
2
1
2
F
F
4
3
