16
9.2 Установки микропереключателей
В модулях CU 211 и CU 214 систем управления LC 109 и LCD
110 имеются 10-полюсные микропереключатели,
размещенные в нижнем правом углу, смотрите рис. 21.
С помощью установок микропереключателей можно
выполнять следующее:
• ввод установочных значений рабочего уровня воды на
приеме (микропереключатель 1),
• отмену функции запаздывания пуска и автоматического
пробного пуска (микропереключатель 4),
• ввод установочных значений времени запаздывания пуска
(микропереключатели 5, 6
и 7),
• выбор автоматического сброса аварийного сигнала
(микропереключатель 9),
• выбор автоматического повторного пуска
(микропереключатель 10).
Пояснения установок смотрите ниже.
На рис. 22 представлены заводские установки
микропереключателей.
10. Система управления LC 109
10.1 Пульт управления

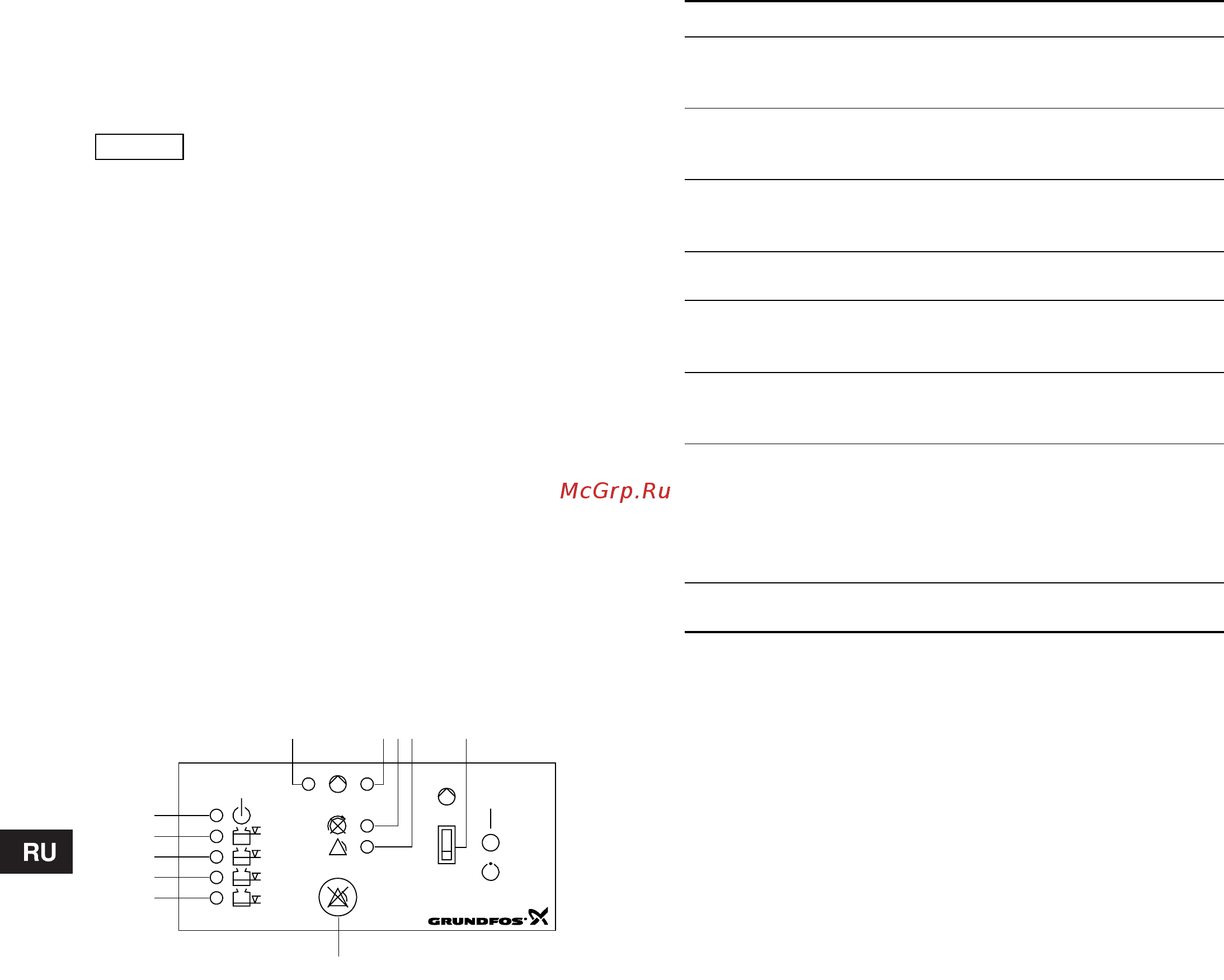

Рис. 20 Пульт управления модуля CU 211
20Обозначение органов управления на рис.
10.2 Применение
LC 109 обеспечивает:
• управление насосом на основании сигналов, поступающих
от датчика уровня в резервуаре
• отмену автоматического пробного пуска в течение
длительного периода простоя оборудования (каждые 24
часа)
• бесперебойное питание от аккумуляторной батареи в
случае перебоев в электросети
• пуск с запаздыванием на 0 ... 255 секунд (устанавливается
произвольно) после возврата к питанию от сети после
батарейного
питания (для равномерного распределения
нагрузки в сети, когда несколько насосных станций
включаются одновременно; имеется только при наличии
бесперебойного аккумуляторного питания)
• выбор автоматического сброса аварийного сигнала
• выбор автоматического повторного пуска
• настройку запаздывания останова в соответствии с
текущими условиями эксплуатации
• индикацию уровня жидкости
• индикацию аварийного режима:
- при недопустимо высоком уровне жидкости, который
вызывает срабатывание аварийного сигнала о
затоплении,
- при перегреве электродвигателя (термодатчик),
- при неправильной последовательности фаз 1,
- при перебоях в сетевом электропитании
- при неисправном датчике контроля уровня.
• В стандартном исполнении система управления LC 109
имеет два выхода аварийных сигналов (замыкающих
контакта) для:
- общего аварийного сигнала и
- отдельного аварийного сигнала о затоплении.
Общий аварийный
сигнал и аварийный сигнал о затоплении
вызывают срабатывание встроенного зуммера системы
звуковой сигнализации.
Во время ввода установочных значений
система управления должна быть
отключена как минимум на 1 минуту, чтобы
обеспечить правильную конфигурацию во
время пуска после изменения установок
микропереключателей.
TM01 6425 3902
Указание
12
CU 211
1
1
34
7
5
8
12
11
10
9
Поз. Описание
1
Светодиод зеленого цвета обозначает запаздывания
пуска (мигает) и рабочего режима насоса (горит
постоянно).
2
Светодиод красного цвета обозначает неисправность
в насосе (мигает или горит постоянно) см. раздел
10.7.
3
Светодиод красного цвета обозначает нарушение
последовательности чередования фаз (только для
насосов с трехфазным электродвигателем).
4
Светодиод красного цвета обозначает общий
аварийный сигнал.
5
Трехпозиционный переключатель режимов
эксплуатации ВКЛ-ВЫКЛ-АВТОМАТ, смотрите
раздел 10.5.
7
Кнопка сброса - кнопка для ручного сброса
аварийных сигналов устройств индикации аварии и
встроенного зуммера, см. раздел 10.5.
8, 9,
10 и
11
Четыре светодиода оранжевого цвета, которые
активируются находящимися в сборном резервуаре
датчиками давления.
В случае поступления аварийного сигнала об
опасности затопления верхний
светодиод начинает
мигать, а три остальных горят постоянно.
12
Светодиод зеленого цвета обозначает включение
напряжения питания.
