24

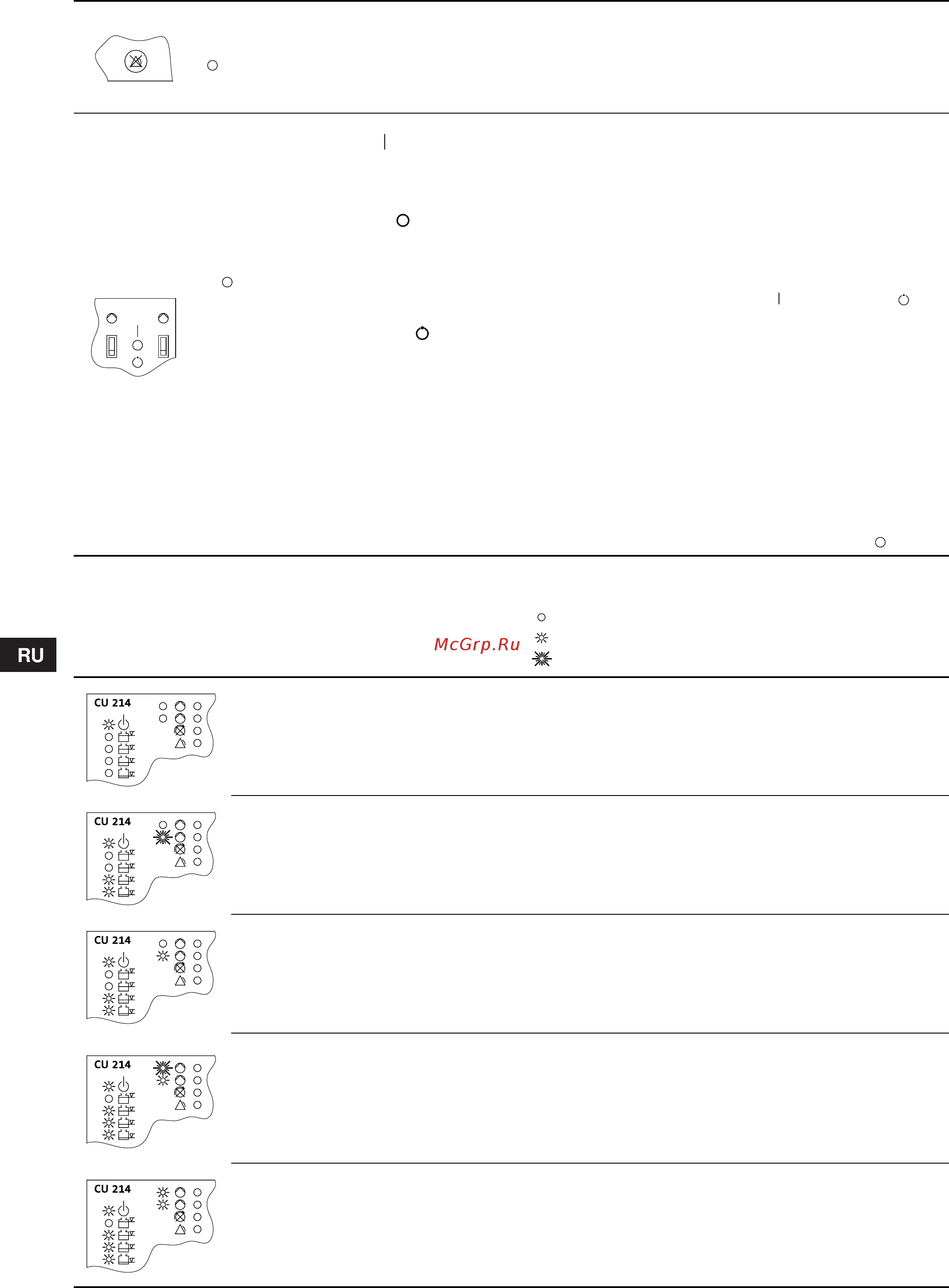

11.5 Кнопка сброса и многопозиционный переключатель режимов эксплуатации ВКЛ-ВЫКЛ-АВТОМАТ
11.6 Нормальные условия эксплуатации
В приведенной ниже таблице представлены примеры
типичных случаев неисправности.
Насосы 1 и 2 работают попеременно. В примерах насос 2
начинает работу первым.
= световой индикатор отключен.
= световой индикатор горит постоянно.
= световой индикатор мигает.
Кнопка сброса служит для сброса вручную аварийных сигналов внешних аварийных устройств и встроенного
зуммера (т.е. не для сброса ЗУ
аварийной сигнализации, поскольку сброс памяти осуществляется
многопозиционным переключателем режимов эксплуатации ВКЛ-ВЫКЛ-АВТОМАТ, смотрите положение ВЫКЛ
( )).
Даже если неисправность сохраняется, сигнал внешних аварийных устройств и встроенного зуммера будет
сброшен при нажатии кнопки сброса.
Переключатель режимов эксплуатации ВКЛ-ВЫКЛ-АВТОМАТ для каждого насоса имеет три положения:
Верхнее положение ВКЛ ():
• При нажатии
переключателя в этом положении будет происходить пуск насоса (если только установленный
пускатель электродвигателя не отключил насос!).
• Если тепловое реле электродвигателя регистрирует перегрев, насос будет отключен.
Среднее положение ВЫКЛ ():
• Если многопозиционный переключатель находится в этом положении, насос не может запускаться.
• ЗУ аварийной сигнализации сбрасывается нажатием многопозиционного переключателя в положении ВЫКЛ
(). ЗУ аварийных сигналов - это световая индикация неисправностей, которые устранены. Если сбой не
устранен, когда многопозиционный переключатель нажимается в положении ВКЛ () или АВТОМАТ ( ), то
индикация аварийного режима немедленно загорится снова.
Нижнее положение АВТОМАТ ():
• Система управления насосом (насосами) работает от поступающих на вход сигналов датчика контроля
уровня и насоса (насосов) в
соответствии с установкой выбранного микропереключателя.
• Аварийные сигналы будут сброшены автоматически. Несмотря на это микропереключатель 9 может
устанавливаться в положение ручного сброса, выполняемого с помощью кнопки сброса, смотрите раздел
11.3.2 Установки микропереключателей.
• Если причина возникшей неисправности устранена, произойдёт автоматический повторный пуск насоса.
Однако это зависит от установок микропереключателя 10, см. раздел 11.3.2 Установки
микропереключателей
.
• Если после исчезновения неисправности насос автоматически запускается повторно, световой индикатор
аварийного режима будет всё ещё показывать сбой (ЗУ аварийной сигнализации) и сбросить эту аварийную
индикацию можно только путем сброса ЗУ аварийной сигнализации, смотрите положение ВЫКЛ ().
21
Уровень жидкости в сборном резервуаре ниже уровня отключения насосов (задано запаздывание при
останове, см. раздел 11.3.2):
• Включено напряжение питания. Горит световой индикатор зеленого цвета.
Уровень жидкости в сборном резервуаре выше уровня пуска первого насоса:
• Запаздывание при пуске насоса. Световой индикатор зеленого цвета мигает.
• Горят два нижних световых индикатора оранжевого цвета
.
• Включено напряжение питания. Горит световой индикатор зеленого цвета.
Уровень жидкости в сборном резервуаре выше уровня пуска первого насоса:
• Насос работает. Горит световой индикатор зеленого цвета.
• Горят два нижних световых индикатора оранжевого цвета.
• Включено напряжение питания. Горит световой индикатор зеленого цвета.
Уровень жидкости в сборном резервуаре выше, чем требуемый
для пуска второго насоса уровень на
приеме:
• Запаздывание при пуске насоса. Световой индикатор зеленого цвета мигает.
• Работает первый насос. Горит световой индикатор зеленого цвета.
• Горят три нижних световых индикатора оранжевого цвета.
• Включено напряжение питания. Горит световой индикатор зеленого цвета.
Уровень жидкости в сборном резервуаре выше, чем требуемый для пуска
второго насоса уровень на
приеме:
• Работают оба насоса. Горят два световых индикатора зеленого цвета.
• Горят три нижних световых индикатора оранжевого цвета.
• Включено напряжение питания. Горит световой индикатор зеленого цвета.
1
2
1
2
1
2
1
2
1
2
