![Grundfos MSS.12.1.4 [18/28] Микропереключатель](/views2/1252646/page18/bg12.png)
21
11. Система управления LCD 110
11.1 Пульт управления

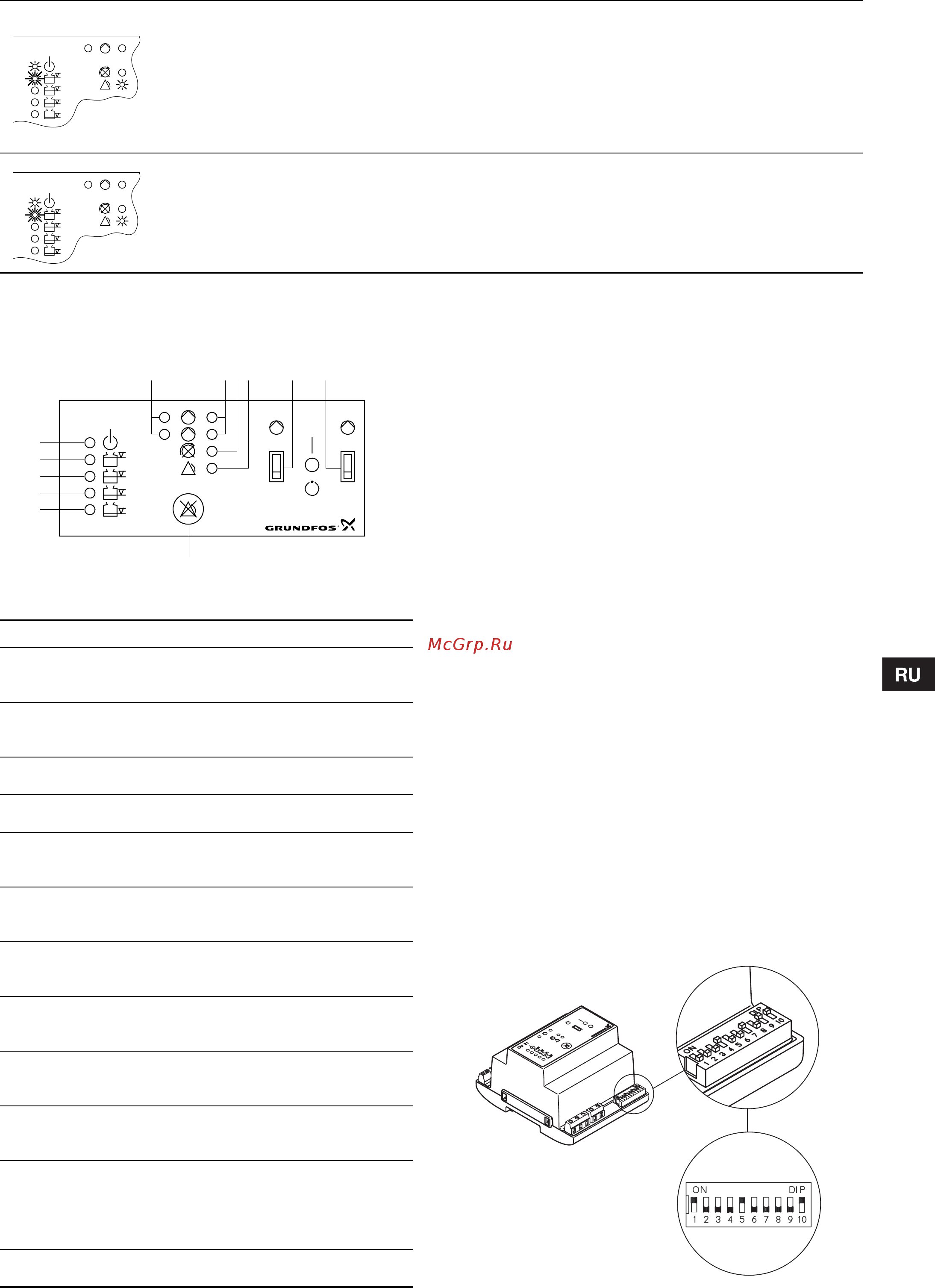

Рис. 23 Пульт управления модуля CU 214
11.2 Применение
LCD 110 обеспечивает:
• управление двумя насосами на основании сигналов об
уровне жидкости от датчика контроля уровня
• автоматическую смену насосов (равномерное
распределение времени эксплуатации между обоими
насосами)
• выбор функции автоматического пробного пуска при
длительных периодах простоя (каждые 24 часа)
• бесперебойное питание от аккумуляторной батареи в
случае перебоев в электросети (как принадлежность для
определённых
исполнений)
• пуск с запаздыванием на 0 ... 255 секунд (устанавливается
произвольно)
• выбор автоматического сброса аварийного сигнала
• выбор автоматического повторного пуска
• настройку запаздывания останова в соответствии с
текущими условиями эксплуатации
• индикацию уровня жидкости
• индикацию аварийного режима:
• при недопустимо высоком уровне жидкости,
• при перегрузке (с помощью пускателя)
• при перегреве (с помощью теплового реле
электродвигателя),
• при неверном подключении фаз.
В стандартном исполнении система управления LCD 110
имеет один выход для общего аварийного сигнала и один
выход для аварийного сигнала о превышении уровня.
Кроме того, система управления включает в себя зуммер.
11.3 Микропереключатель
Модуль CU 214 оснащён 10-полюсным
микропереключателем, который расположен в нижнем
правом углу, смотрите рис. 24.
Рис. 24 Модуль CU 214 с микропереключателем
Существовала опасность затопления, но теперь уровень жидкости в сборном резервуаре ниже, чем
необходимый для пуска насоса уровень:
• Сработал общий аварийный сигнал. Горит световой индикатор красного цвета.
• Самый верхний световой индикатор оранжевого цвета начинает мигать.
• Включено напряжение питания. Горит световой индикатор зеленого цвета.
Индикация этого аварийного сигнала может быть сброшена только путем сброса ЗУ аварийной
сигнализации, смотрите многопозиционный переключатель режимов эксплуатации ВКЛ-ВЫКЛ-АВТОМАТ,
раздел 10.5.
Загрязнение/неисправность датчика контроля уровня или излишний объем воды на приеме насоса:
• Сработал общий аварийный сигнал. Горит световой индикатор
красного цвета.
• Включено напряжение питания. Горит световой индикатор зеленого цвета.
Индикация этого аварийного сигнала может быть сброшена только путем сброса ЗУ аварийной
сигнализации, смотрите многопозиционный переключатель режимов эксплуатации ВКЛ-ВЫКЛ-АВТОМАТ,
раздел 10.5.
CU 211
1
CU 211
1
TM02 4643 1402
Поз. Описание
1
Индикатор зелёного цвета для насосов 1 и 2,
обозначающий запаздывание при пуске (мигает) и что
насос работает (горит постоянно).
2
Индикатор красного цвета для насосов 1 и 2,
обозначающий неисправность насоса (мигает или
горит постоянно), смотрите раздел 11.7.
3
Световой индикатор красного цвета, обозначающий
неправильное чередование фаз.
4
Световой индикатор красного цвета обозначает
общий
аварийный сигнал.
5
Трехпозиционный переключатель режимов
эксплуатации ВКЛ-ВЫКЛ-АВТОМАТ для 1 насоса,
смотрите раздел 11.5.
6
Трехпозиционный переключатель режимов
эксплуатации ВКЛ-ВЫКЛ-АВТОМАТ для 2 насоса,
смотрите раздел 11.5.
7
Кнопка сброса для сброса аварийных сигналов
внешних аварийных устройств и встроенного
зуммера вручную, смотрите раздел 11.5.
8
Световой индикатор оранжевого цвета, который
активируется датчиком
контроля уровня для
останова всех насосов.
9
Световой индикатор оранжевого цвета, который
активируется датчиком контроля уровня для пуска
первого насоса.
10
Световой индикатор оранжевого цвета, который
активируется датчиком контроля уровня для пуска
следующего насоса.
11
Световой индикатор оранжевого цвета, который
активируется датчиком контроля уровня, чтобы
сигнализировать об опасности затопления.
При поступлении аварийного сигнала об опасности
затопления, световой индикатор начинает мигать.
12
Светодиод зеленого цвета обозначает включение
напряжения питания.
21
1
2
1234
7
56
12
11
9
8
10
CU 214
TM03 3650 0606
