Grundfos MSS.11.3.2 [16/28] Кнопка сброса и многопозиционный переключатель режимов эксплуатации вкл выкл автомат

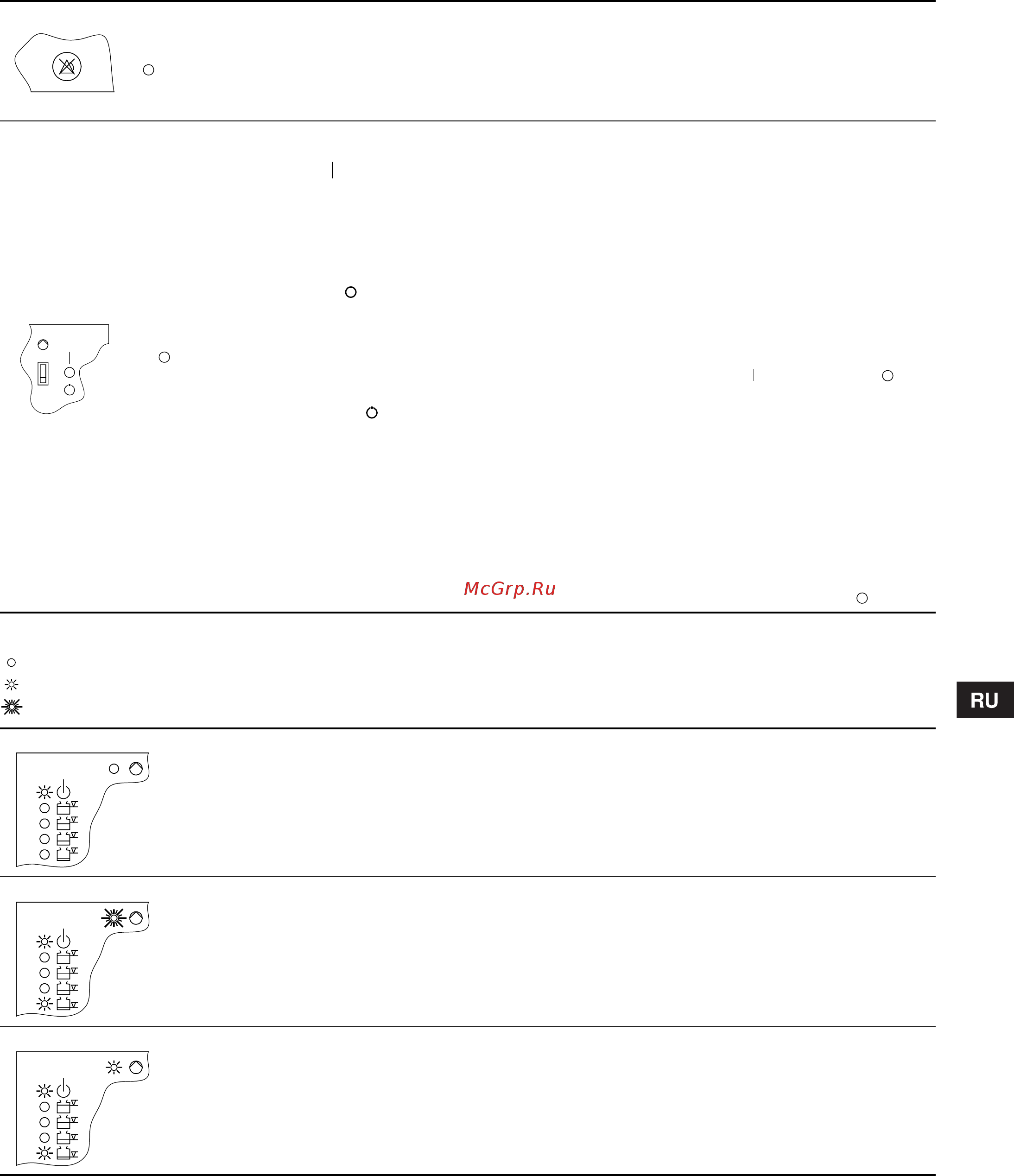

![Grundfos MSS.11.3.2 [16/28] Кнопка сброса и многопозиционный переключатель режимов эксплуатации вкл выкл автомат](/views2/1252646/page16/bg10.png)
19
10.5 Кнопка сброса и многопозиционный переключатель режимов эксплуатации ВКЛ-ВЫКЛ-АВТОМАТ
10.6 Нормальные условия эксплуатации
= световой индикатор отключен.
= световой индикатор горит постоянно.
= световой индикатор мигает.
.
Кнопка сброса служит для сброса вручную аварийных сигналов внешних аварийных устройств и встроенного
зуммера (т.е. не для сброса ЗУ аварийной сигнализации, поскольку сброс памяти осуществляется
многопозиционным переключателем режимов эксплуатации ВКЛ-ВЫКЛ-АВТОМАТ, смотрите положение ВЫКЛ
( )).
Даже если неисправность сохраняется, сигнал внешних аварийных устройств и встроенного зуммера будет
сброшен при
нажатии кнопки сброса.
Многопозиционный переключатель режимов эксплуатации ВКЛ-ВЫКЛ-АВТОМАТ имеет три разных
положения:
Верхнее положение ВКЛ ():
• При нажатии переключателя в этом положении будет происходить пуск насоса (если только установленный
пускатель электродвигателя не отключил насос).
• Если тепловое реле электродвигателя регистрирует перегрев, насос не будет отключаться.
Внимание: Как долго насос
будет работать при индикации этого аварийного сигнала, решение принимает
только потребитель под свою ответственность. При продолжительной эксплуатации насос выйдет из строя!
Среднее положение ВЫКЛ ():
• Если многопозиционный переключатель находится в этом положении, насос не может запускаться.
• ЗУ аварийной сигнализации сбрасывается нажатием многопозиционного переключателя в положении ВЫКЛ
(). ЗУ аварийных сигналов - это
световая индикация неисправностей, которые устранены. Если сбой не
устранен, когда многопозиционный переключатель нажимается в положении ВКЛ () или АВТОМАТ ( ), то
индикация аварийного режима немедленно загорится снова.
Нижнее положение АВТОМАТ ():
• Система управления насосом (насосами) работает от поступающих на вход сигналов датчика контроля
уровня и насоса (насосов) в соответствии с установкой выбранного микропереключателя.
• Аварийные сигналы будут сброшены автоматически. Несмотря на это микропереключатель 9 может
устанавливаться в положение ручного сброса, выполняемого с помощью кнопки сброса, смотрите раздел
9.2 Установки микропереключателей.
• Если причина возникшей неисправности устранена, произойдёт автоматический повторный пуск насоса.
• Если после исчезновения неисправности насос автоматически запускается повторно, световой индикатор
аварийного режима будет всё ещё
показывать сбой (ЗУ аварийной сигнализации) и сбросить эту аварийную
индикацию можно только путем сброса ЗУ аварийной сигнализации, смотрите положение ВЫКЛ ().
1
Уровень жидкости в сборном резервуаре ниже, чем требуемый для пуска насоса уровень на приеме:
• Включено напряжение питания. Горит световой индикатор зеленого цвета.
Уровень жидкости в сборном резервуаре выше, чем требуемый для пуска насоса уровень на приеме:
• Запаздывание при пуске насоса (действительно только в том случае, если пуск производится после
восстановления
исчезнувшего напряжения питания и при наличии аккумуляторной батареи
бесперебойного питания). Световой индикатор зеленого цвета мигает.
• Горит самый нижний световой индикатор оранжевого цвета.
• Включено напряжение питания. Горит световой индикатор зеленого цвета.
Уровень жидкости в сборном резервуаре выше, чем требуемый для пуска насоса уровень на приеме:
• Насос работает. Горит световой индикатор
зеленого цвета.
• Горит самый нижний световой индикатор оранжевого цвета.
• Включено напряжение питания. Горит световой индикатор зеленого цвета.
CU 211
1
CU 211
1
CU 211
1
