23
11.4 Функции аккумуляторной батареи системы
бесперебойного питания
Аккумуляторная батарея системы бесперебойного питания
поставляется в качестве принадлежности.
Если в модуле управления CU 214 установлена
аккумуляторная батарея бесперебойного питания, то в случае
перебоев в сетевом электропитании системы управления
LCD 110 выполняются следующие функции (см. также
приведенные ниже иллюстрации):
• Подается общий аварийный сигнал, светодиод красного
цвета включен - сброс аварийного сигнала невозможен!
• Если внешнее устройство
сигнализации, предназначенное
для подачи общего аварийного сигнала, имеет внешний
источник питания, то такое устройство включается – сброс
аварийного сигнала с помощью кнопки сброса также
невозможен!
• Включается встроенный зуммер звуковой сигнализации -
сброс аварийного сигнала с помощью специальной кнопки
возможен!
• Если уровень жидкости поднимается выше уровня
срабатывания аварийного сигнала опасности
затопления, то самый
верхний светодиод оранжевого
цвета будет мигать, а второй сверху светодиод
оранжевого цвета будет гореть постоянно.
• Если включены функции запаздывания пуска и
автоматического пробного пуска (микропереключателем
4), то при достаточном уровне жидкости после включения
напряжения питания пуск будет происходить с задержкой,
см. раздел 11.3.2 Установки микропереключателей.

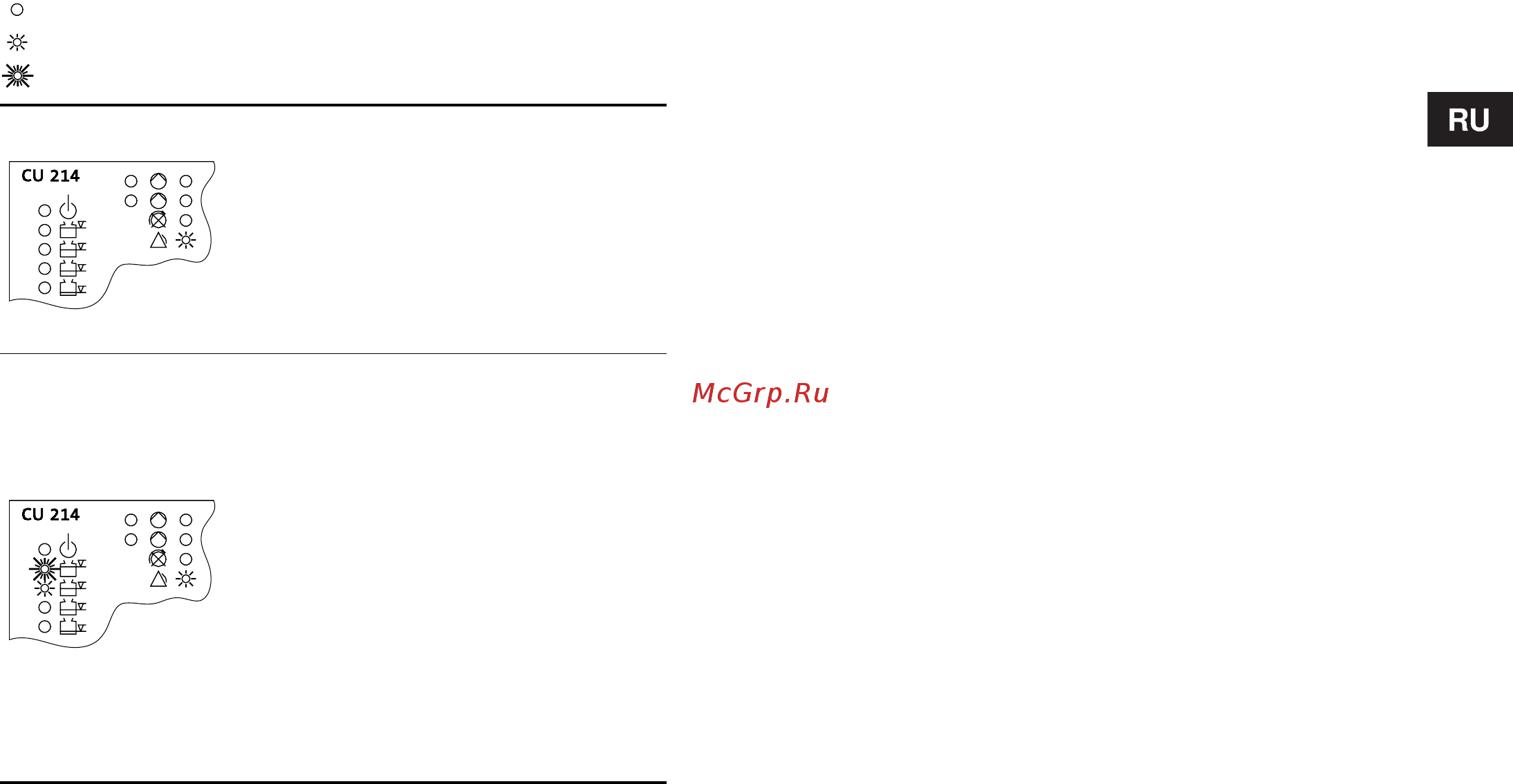

В приведенной далее таблице рассматриваются ситуации
,
возникающие в случае перебоев в сетевом электропитании
системы управления LCD 110 при наличии аккумуляторной
батареи:
= световой индикатор отключен.
= световой индикатор горит постоянно.
= световой индикатор мигает.
Неисправность сетевого
электропитания:
• Сработал общий аварийный сигнал.
Горит световой индикатор красного
цвета.
• Светодиод зеленого цвета
(индикации включения напряжения
питания) отключен.
Неисправность сетевого
электропитания и
аварийный сигнал
опасности затопления:
• Сработал общий аварийный сигнал.
Горит световой индикатор красного
цвета.
• Самый верхний световой
индикатор оранжевого цвета
начинает мигать.
• Горит второй сверху световой
индикатор оранжевого цвета.
• Световой индикатор зеленого цвета
(обозначающий включение
напряжения питания) отключен.
1
2
2
1
