8.9 Подключение электрооборудования
Подключение электрооборудования должно выполняться с
соблюдением норм и правил, действующих на месте монтажа
и эксплуатации.
Длина кабеля, соединяющего электродвигатель и системы
управления, 4 метра. Модуль может размещаться в любом
месте в пределах досягаемости кабеля.
Питающий кабель для модуля управления прибл. 1,5 метра.
Подключенный к насосу модуль системы управления должен
монтироваться на стене в
соответствии с местными нормами
и правилами, а также указаниями раздела 8.10 Выбор
местоположения и монтаж модуля системы управления.
Значения рабочего напряжения и частоты тока указаны на
фирменной табличке с номинальными данными насоса и
системы управления. Допустимое отклонение напряжения
составляет –10%/+6% от номинала. Просим убедиться в том,
что характеристики электрооборудования насосной станции
соответствуют
параметрам используемого источника
электропитания.
Подключение трехфазного электродвигателя: Необходимо
проверить правильность чередования фаз, смотрите поз. 3 в
разделе 8.8.1 Пульт управления.
Подключение всех кабелей/проводов выполняется с
помощью кабельных вводов и прокладок (IP 55).
Максимальное значение тока запасного предохранителя
указано на фирменной табличке системы управления и в
таблице, раздел 14. Технические данные.
Насос должен подключаться
к внешнему сетевому
выключателю, если это требуется в соответствии с нормами и
правилами, действующими на месте монтажа и эксплуатации.
Электродвигатели насосов станции Multilift исполнения MSS и
MLD оборудованы тепловым реле, встроенным в обмотки
электродвигателей. С помощью модуля системы управления
тепловое реле отключает электропитание двигателя насоса в
случае перегрева его обмоток электродвигателя.
Если имеется
пускатель электродвигателя, то его установка
должна соответствовать номинальному току
электродвигателя, указанному на фирменной табличке
насоса.
Модули системы управления для однофазных
электродвигателей также имеют требуемые рабочие
конденсаторы.
Насосные станции не требуют никакой дополнительной
защиты.
Подключение электрооборудования должно выполняться с
соблюдением маркировки на кабеле электропитания для
модуля системы управления.
• Насосные станции с
однофазными электродвигателями
оборудованы штепсельной частью электросоединителя с
защитным контактом.
Внимание: В странах, не применяющих
электросоединитель с защитным контактом в качестве
стандарта он должен заменяться в соответствии с
нормами и правилами, действующими на месте монтажа и
эксплуатации.
• Насосные станции с трехфазными электродвигателями
оборудованы штепсельной частью электросоединителя
CEE (евростандарт).
Если отключены кабели
между насосом и модулем системы
управления, а также кабель электропитания, подключение
электрооборудования должно выполняться в соответствии с
монтажной электросхемой, раздел 8.11.
Внешнее устройство индикации аварийного режима может
подключаться к одному из двух не находящихся под
потенциалом выходов (замыкающие контакты) аварийного
сигнала модуля системы управления.
Макс. нагрузка: 250 В переменного тока, 5 А, AC1.
8.10 Выбор местоположения и монтаж модуля
системы управления
Модуль управления должен устанавливаться в сухом, хорошо
вентилируемом месте.
При установке модулей системы управления LC 109 и
LCD 110 снаружи они должны размещаться под защитным
навесом или в шкафу.
Необходимо защищать модули системы управления LC 109 и
LCD 110 от воздействия прямых солнечных лучей.
Перед монтажом модуля системы управления необходимо
удалить все элементы защиты, устанавливаемые внутри
электрошкафа на
время транспортировки (если они
имеются).
Монтаж модулей системы управления LC 109 и LCD 110
выполняется:
• на ровной поверхности стены,
• при этом кабельные вводы должны быть направлены вниз
(если требуется дополнительный кабельный ввод, он
должен размещаться в днище электрошкафа),
• с помощью четырех винтов, вставляемых в крепежные
отверстия в задней стенке электрошкафа, смотрите рис.
11. Засверловку отверстий в стене под крепеж необходимо
выполнять сверлом диаметром 4 мм, после чего винты
вставляются в крепежные отверстия и прочно
затягиваются. в заключении на каждый винт надевается
пластмассовый колпачок (IP 55), входящий в комплект
поставки.
На рис. 11 показаны габаритные размеры электрошкафа
системы управления, предназначенного для настенного
монтажа.

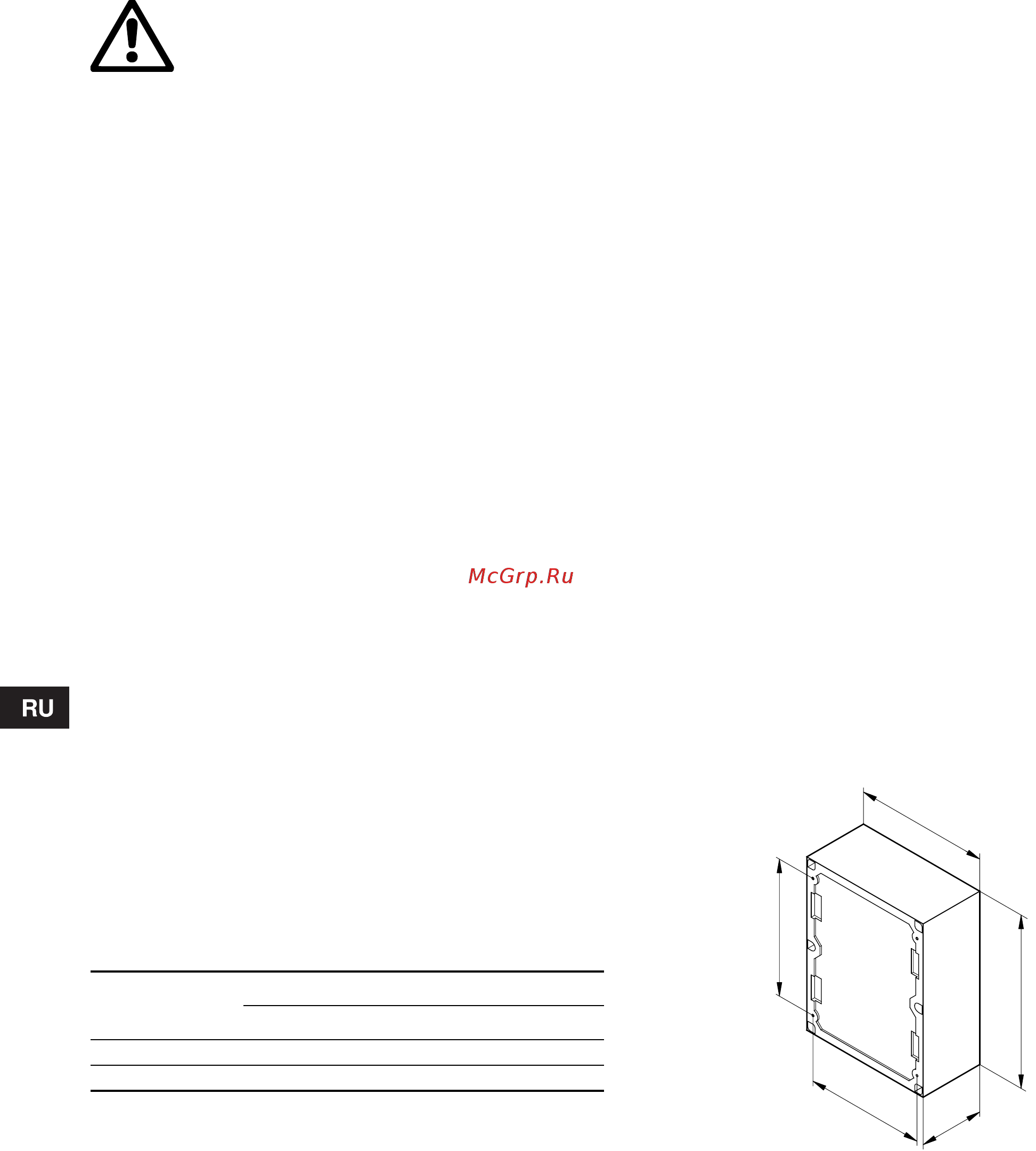

Рис. 11 Электрошкаф системы управления,
предназначенный
для настенного монтажа.
Перед тем, как приступить к подключению
LC 109 или LCD 110 или к выполнению
каких-либо работ на насосных станциях,
необходимо обязательно отключить
напряжение питания и исключить любую
возможность его случайного включения.
Тип насоса
Рабочий конденсатор
[мкФ][Впеременного тока]
1,2 кВт 35 400
1,5 кВт 50 400
TM02 2351 1102
250
220
120
315
245
