26

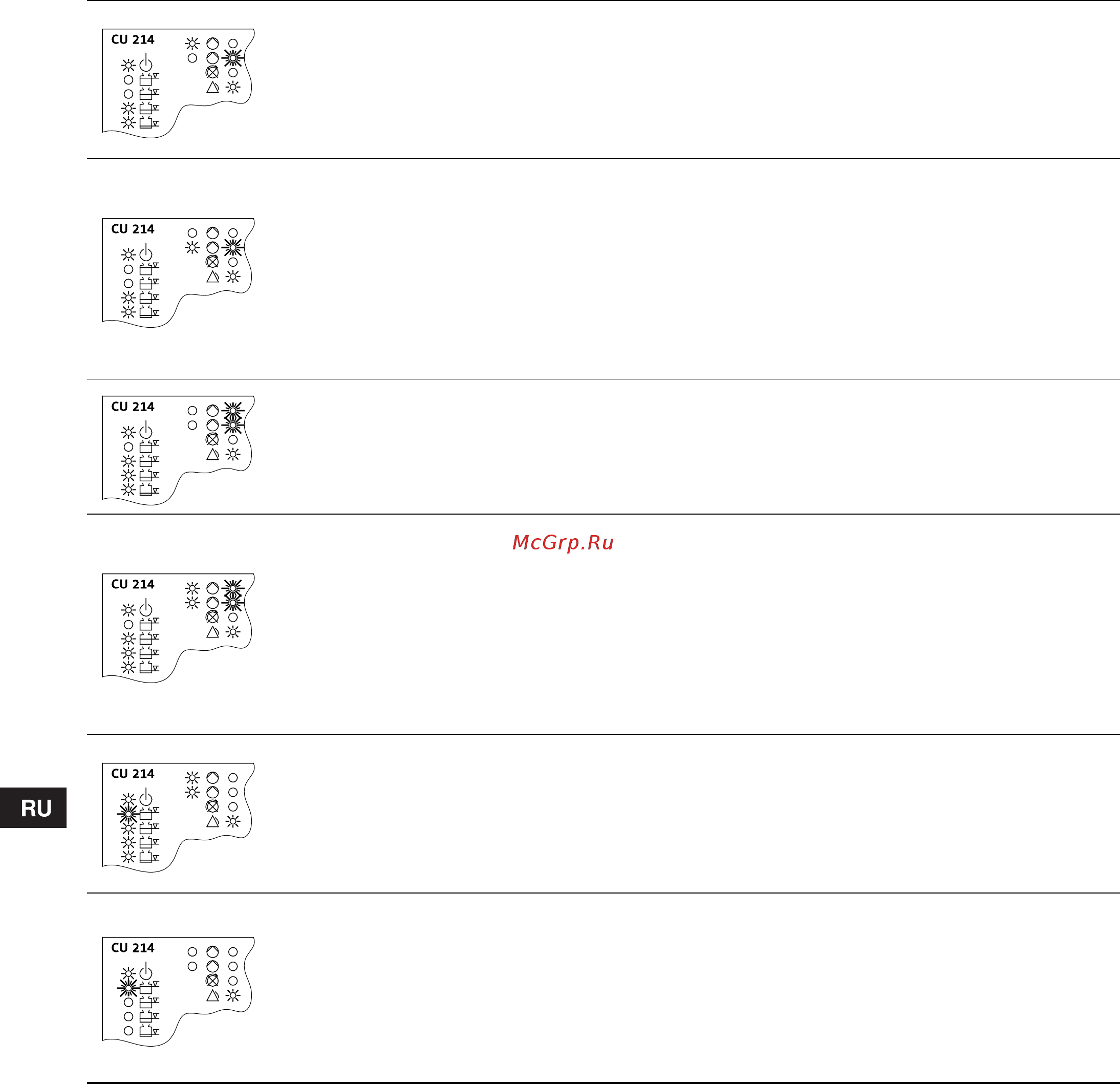

Тепловое реле электродвигателя отключило первый насос. Электродвигатель еще недостаточно остыл:
• Мигает световой индикатор неисправности насоса красного цвета.
• Второй насос работает. Горит световой индикатор зеленого цвета.
• Сработал общий аварийный сигнал. Горит световой индикатор красного цвета.
• Горят два нижних световых индикатора оранжевого цвета.
• Включено напряжение питания. Горит световой индикатор зеленого
цвета.
После отключения электродвигателя тепловым реле насос остыл. Насос вновь работает:
• Насос работает. Горит световой индикатор зеленого цвета.
• Мигает световой индикатор неисправности насоса красного цвета.
• Сработал общий аварийный сигнал. Горит световой индикатор красного цвета.
• Горят два нижних световых индикатора оранжевого цвета.
• Включено напряжение питания. Горит световой индикатор зеленого
цвета.
Индикация этого аварийного сигнала может быть сброшена только путем сброса ЗУ аварийной
сигнализации, смотрите многопозиционный переключатель режимов эксплуатации ВКЛ-ВЫКЛ-АВТОМАТ,
раздел 11.5.
Тепловые реле электродвигателей отключили насосы. Электродвигатели еще недостаточно остыли:
• Мигают два световых индикатора неисправности насосов красного цвета.
• Сработал общий аварийный сигнал. Горит световой индикатор красного цвета
.
• Горят три нижних световых индикатора оранжевого цвета.
• Включено напряжение питания. Горит световой индикатор зеленого цвета.
После отключения электродвигателя тепловым реле насосы остыли. Насосы вновь работают:
• Работают оба насоса. Горят два световых индикатора зеленого цвета.
• Мигают два световых индикатора неисправности насосов красного цвета.
• Сработал общий аварийный сигнал. Горит световой
индикатор красного цвета.
• Горят три нижних световых индикатора оранжевого цвета.
• Включено напряжение питания. Горит световой индикатор зеленого цвета.
Индикация этого аварийного сигнала может быть сброшена только путем сброса ЗУ аварийной
сигнализации, смотрите многопозиционный переключатель режимов эксплуатации ВКЛ-ВЫКЛ-АВТОМАТ,
раздел 11.5.
Аварийный сигнал опасности затопления. Насосы работают:
• Самый верхний
световой индикатор оранжевого цвета начинает мигать.
• Горят два других световых индикатора оранжевого цвета.
• Работают оба насоса. Горят два световых индикатора зеленого цвета.
• Сработал общий аварийный сигнал. Горит световой индикатор красного цвета.
• Включено напряжение питания. Горит световой индикатор зеленого цвета.
Существовала опасность затопления, но теперь уровень жидкости в сборном
резервуаре ниже, чем
необходимый для останова насосов уровень.
• Самый верхний световой индикатор оранжевого цвета начинает мигать.
• Сработал общий аварийный сигнал. Горит световой индикатор красного цвета.
• Включено напряжение питания. Горит световой индикатор зеленого цвета.
Индикация этого аварийного сигнала может быть сброшена только путем сброса ЗУ аварийной
сигнализации, смотрите многопозиционный переключатель
режимов эксплуатации ВКЛ-ВЫКЛ-АВТОМАТ,
раздел 11.5.
1
2
1
2
1
2
1
2
1
2
1
2
