Stihl MS 270 [13/35] Натяжение пильной цепи
![Stihl MS 270 [13/35] Натяжение пильной цепи](/views2/2001862/page13/bgd.png)

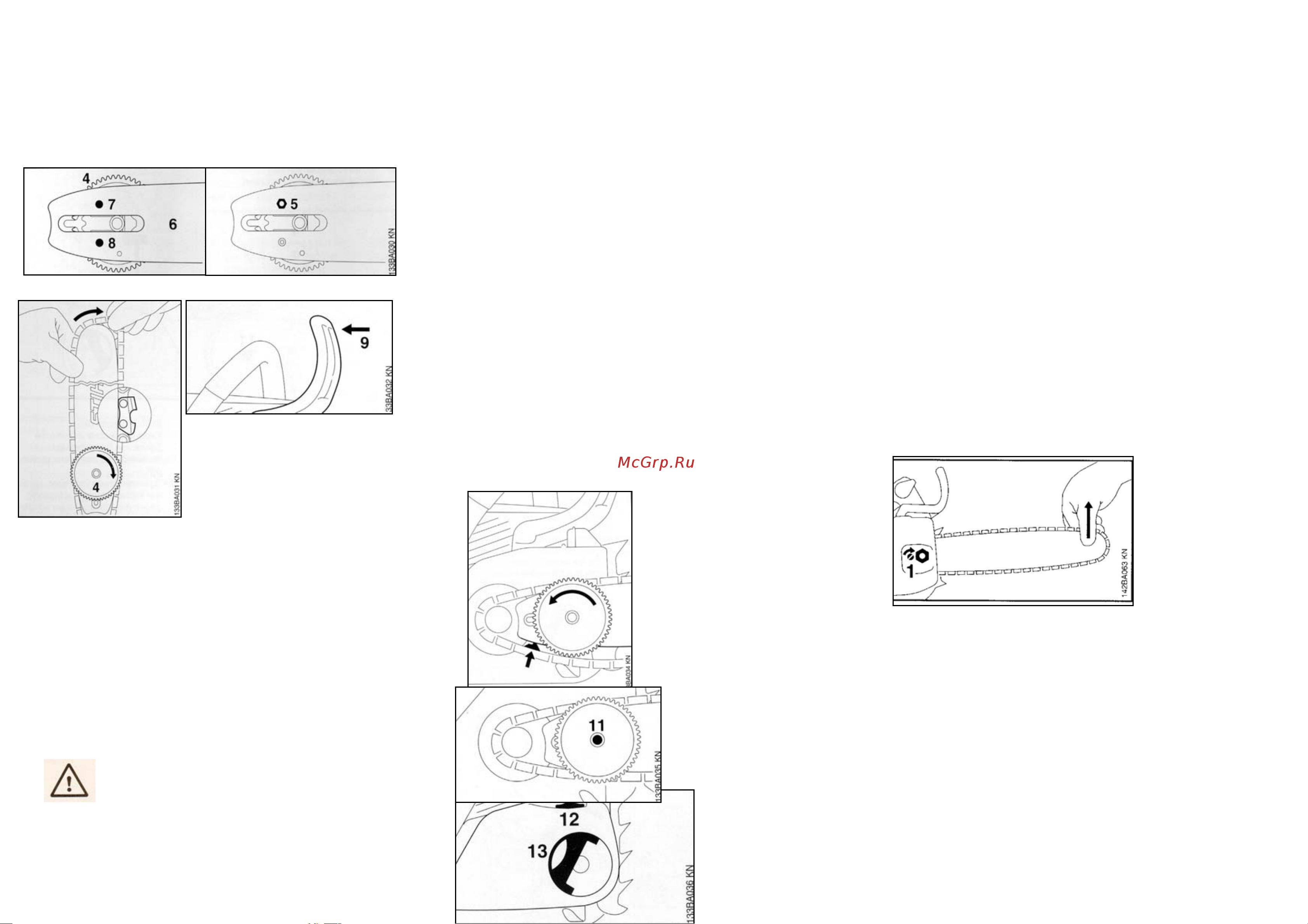

Откиньте наверх ручку барашка 1, пока она не
зафиксируется в таком положении.
Поверните барашковую гайку 2 влево, пока она
не будет свободно держаться в крышке цепного
колеса 3.
• Снимите крышку
цепного колеса.
Снимите натяжную шайбу 4 и поверните её.
Отвинтите гайку 5. Натяжную шайбу 4 и опорную
шину 6 располагайте относительно друг друга
таким образом, чтобы резьбовой винт 7 выступал
из верхнего отверстия опорной шины, а
направляющий винт 8 выступал из нижнего
отверстия опорной шины. Вставьте гайку 5 и
вручную поворачивайте её до упора на резьбовом
винте.
Наденьте защитные перчатки –
опасность пореза острыми режущими
зубьями.
• Наложите пильную цепь, начиная со стороны
вершины опорной шины. Обращайте
внимание на расположение натяжной шайбы
и режущих кромок.
Поверните натяжную шайбу 4 вправо до упора.
Отпустите тормоз пильной цепи, для этого
отожмите защиту руки 9 к трубчатой рукоятке.
• Поверните опорную шину таким образом,
чтобы натяжная шайба указывала в сторону
пользователя.
Наложите пильную цепь на цепное колесо 10.
Наложите опорную шину. Средний
соединительный винт (длинный) выступает из
отверстия натяжной шайбы. Головки обоих
коротких соединительных винтов выступают из
длинного отверстия опорной шины.
• Вставьте ведущее
звено в паз шины (см.
направление стрелки)
и поверните
натяжную шайбу
влево до упора.
• Установите
цепное колесо,
при этом винт с
буртиком 11
находится в
середине
барашковой гайки.
При установке крышки цепного колеса зубья
колеса натяжения и натяжной шайбы должны
сцепляться друг с другом, в случае
необходимости немного прокрутите колесо
натяжения 12, пока крышка цепного колеса не
будет полностью прилегать к корпусу двигателя.
Откиньте наверх ручку барашка 13, пока она не
зафиксируется в таком положении.
• Вставьте барашковую гайку и слегка затяните.
Дальнейший образ действий: см. главу
«Натяжение пильной цепи».
Натяжение пильной цепи
(боковое
натяжение
пильной цепи)
Для
дополнительного натяжения пильной цепи
во время эксплуатации:
• остановите двигатель, затем только ослабьте
гайки!
• приподнимите опорную шину за верхний
конец и поворачивайте отвёрткой винт 1 в
правую сторону, пока пильная цепь не будет
прилегать к нижней стороне опорной шины.
Снова приподнимите опорную шину и
затяните гайки до отказа
