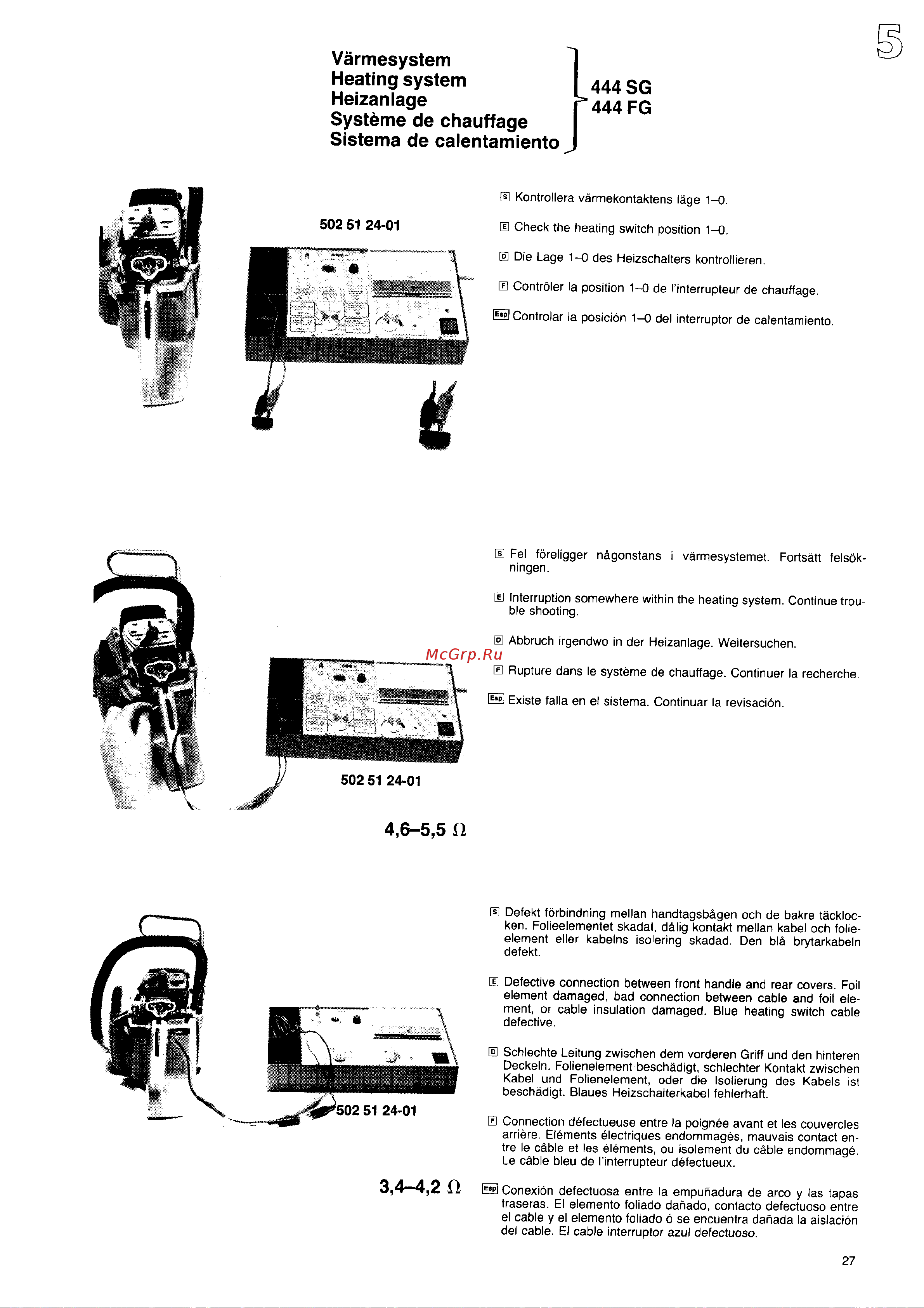

Varmesystem
Heating system
Heizanlage
1
444 SG
444 FG
Systeme de chauffage
Sistema de calentamiento
5025124-01
R Kontrollera varmekontaktens Iage 1-0.
H Check the heating switch position 1-0,
E Die Lage 1-0 des Heizschalters kontrollieren.
H ContrNer la position 1-0 de I’interrupteur de chauffage.
~ Controlar la posicion 1-0 del interruptor de calentamiento,
. .—..”.,.
--%
H Fel foreligger n~gonstans i varmesystemet. Fortsatt felsok-
ningen.
R Interruption somewhere within the heating system, Continue trou-
ble shooting,
LZAbbruch irgendwo in der Heizanlage. Weitersuchen,
H Rupture clans Ie systeme de chauffage. Continuer la recherche,
~ Existe falla en el sistema. Continuar la revisacion,
4,6-5,5 Q
❑ Defekt forbindning mellan handtagsb~gen och de bakre tackloc-
ken. Folieelementet skadat, d~lig kontakt mellan kabel och folie-
element eller kabelns isolering skadad. Den bl~ brytarkabeln
defekt.
3,4-4,2 Cl
R Defective connection between front handle and rear covers. Foil
element damaged, bad connection between cable and foil ele-
ment, or cable insulation damaged. Blue heating switch cable
defective,
❑ Schlechte Leitung zwischen dem vorderen Griff und den hinteren
Deckeln. Folienelement beschadigt, schlechter Kontakt zwischen
Kabel und Folienelement, oder die Isolierung des Kabels ist
beschadigt. Blaues Heizschalterkabel fehlerhaft.
‘E Connection defectueuse entre la poignee avant et Ies couvercles
arriere. Elements electriques endommages, mauvais contact en-
tre Ie cable et Ies elements, ou isolement du cable endommage,
Le cable bleu de I’interrupteur defectueux.
~ Conexion defectuosa entre la empuhadura de arco y Ias tapas
traseras. El elemento foliado daiiado, contacto defectuoso entre
el cable y el elemento foliado o se encuentra dafiada la aislacion
del cable, El cable interruptor azul defectuoso.
5
27
