Программное обеспечение
Руководство пользователя UR816C
12

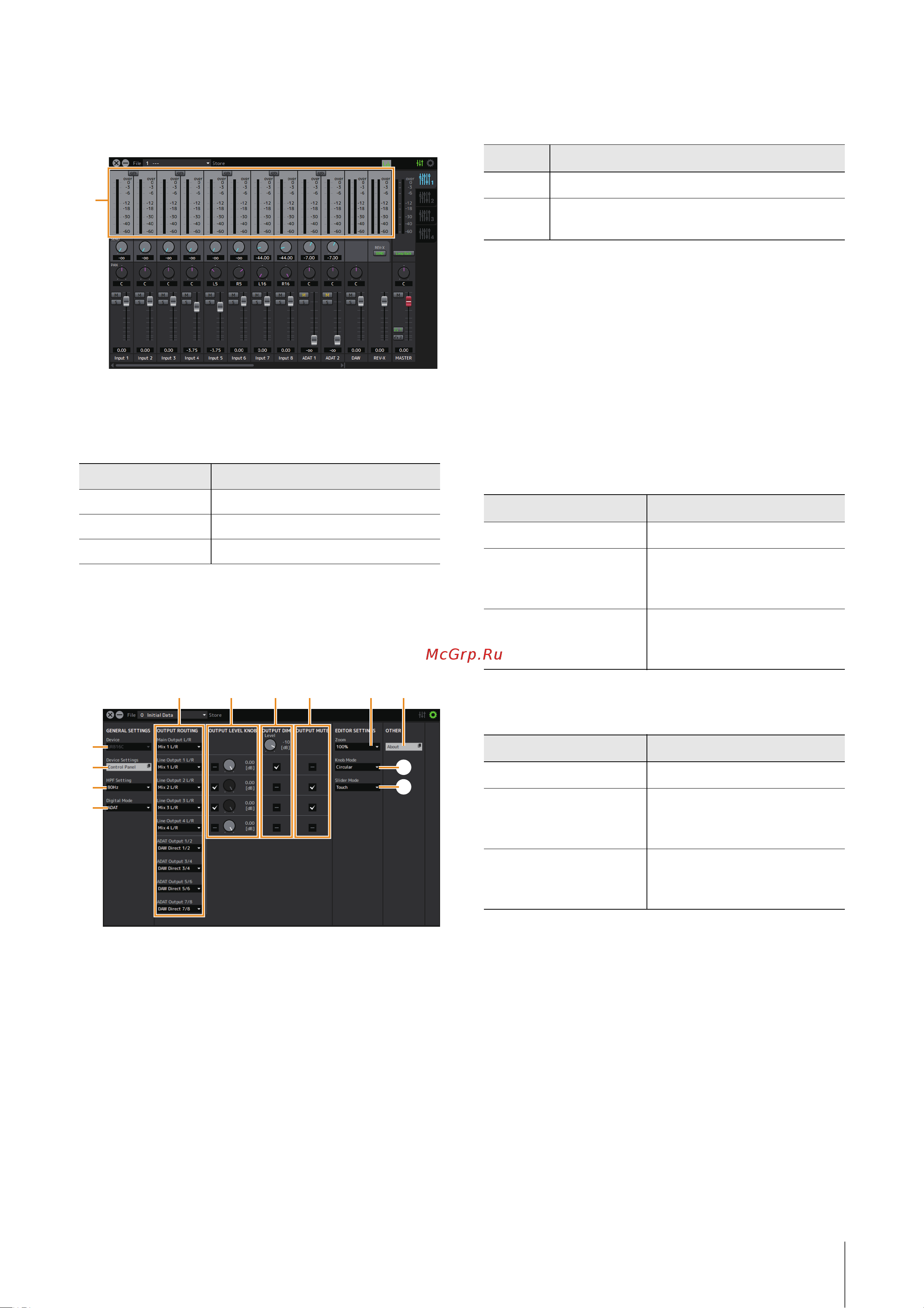

Окно индикатора
Это окно служит для отображения индикации в верхней части
главного окна.
1 Индикатор уровня
Указывает уровень сигнала. Функция удержания пикового
значения обычно включена.
Окно настройки
Это окно предназначено для настройки общих параметров
устройства.
1 Device
Выбирает нужное устройство в случае одновременного
подключения нескольких устройств, способных работать
с dspMixFx UR-C.
2 Device Settings
Открывает панель управления.
3 HPF Setting
Выбор частоты среза фильтра высоких частот.
Варианты:
120 Гц, 100 Гц, 80 Гц, 60 Гц, 40 Гц
4 Digital Mode
Выбор формата входного и выходного сигнала для разъемов
[OPTICAL IN] и [OPTICAL OUT].
Если выбран формат ADAT, предоставляются входящие
и исходящие сигналы до 8 каналов на частоте 44,1 кГц и 48 кГц
или до 4 каналов на частоте 88,2 кГц или 96 кГц, или до 2
каналов на частоте 176,4 кГц и 192 кГц. Если выбран формат
S/PDIF, предоставляются входящие и исходящие сигналы до
2 каналов на любой доступной частоте сэмплирования.
5 OUTPUT ROUTING
Выбор выходных разъемов MIX на устройстве. Число опций
выходных разъемов, показанных здесь, различается
в зависимости от частоты сэмплирования или параметров
режима DIGITAL MODE.
ADAT
* Количество каналов отличается в зависимости от частоты
сэмплирования.
S/PDIF
* Количество каналов отличается в зависимости от частоты
сэмплирования.
6 OUTPUT LEVEL KNOB
Определяет разъем [LINE OUTPUT], которым будет управлять
регулятор [OUTPUT] на передней панели.
7 OUTPUT DIM
Определяет разъем [LINE OUTPUT], которым будет управлять
переключатель [DIM] на передней панели. Кроме того, этот
параметр регулирует уровень ослабления сигнала при
включенном переключателе [DIM].
8 OUTPUT MUTE
Определяет разъем [LINE OUTPUT], которым будет управлять
переключатель [MUTE] на передней панели.
Цвет экрана Описание
Зеленый До –18 дБ
Желтый До 0 дБ
Красный CLIP
1
1
@95
2
3
4
6 7 8
)
!
Вариант Описание
ADAT Входящие и исходящие сигналы, до 8 каналов.
S/PDIF Входящие и исходящие сигналы, 2 канала
стереосигналов.
Выходной разъем Опции
Main Output лев./прав. от MIX1 до MIX4
Line Output от 1 лев./прав. до
4 лев./прав.
от MIX1 до MIX4
DAW Direct от 1/2 до 7/8 *
ADAT от 1/2 до 7/8*
ADAT Output от 1/2 до 7/8 * от MIX1 до MIX4
DAW Direct от 1/2 до 7/8
Input от 1/2 до 7/8
Выходной разъем Опции
Main Output лев./прав. от MIX1 до MIX4
Line Output от 1/2 до 7/8 от MIX1 до MIX4
DAW Direct от 1/2 до 7/8 *
S/PDIF In лев./прав.
S/PDIF Output лев./прав. от MIX1 до MIX4
DAW Direct от 1/2 до 7/8 *
Input от 1/2 до 7/8
