Подключение к другим устройствам
Руководство пользователя UR816C
28
Подключение к другим
устройствам
В этом разделе описывается, как увеличить число каналов
аналогового входа для записи путем подключения
предусилителя микрофона на 8 каналов. В данном примере
вы можете записать до 16 каналов, подключив максимум 16
микрофонов с устройствами. Используйте разъем [OPTICAL
IN] (ADAT) на устройстве для ввода аудиосигнала и разъем
[WORD CLOCK OUT] на устройстве для вывода сигнала
посэмпловой синхронизации к предусилителю микрофона.
ПРЕДУПРЕЖДЕНИЕ
Прежде чем подключать или отключать внешние
устройства, убедитесь, что все уровни громкости
установлены на минимум. В противном случае вывод
звука высокой громкости может привести
к повреждению органов слуха или оборудования.

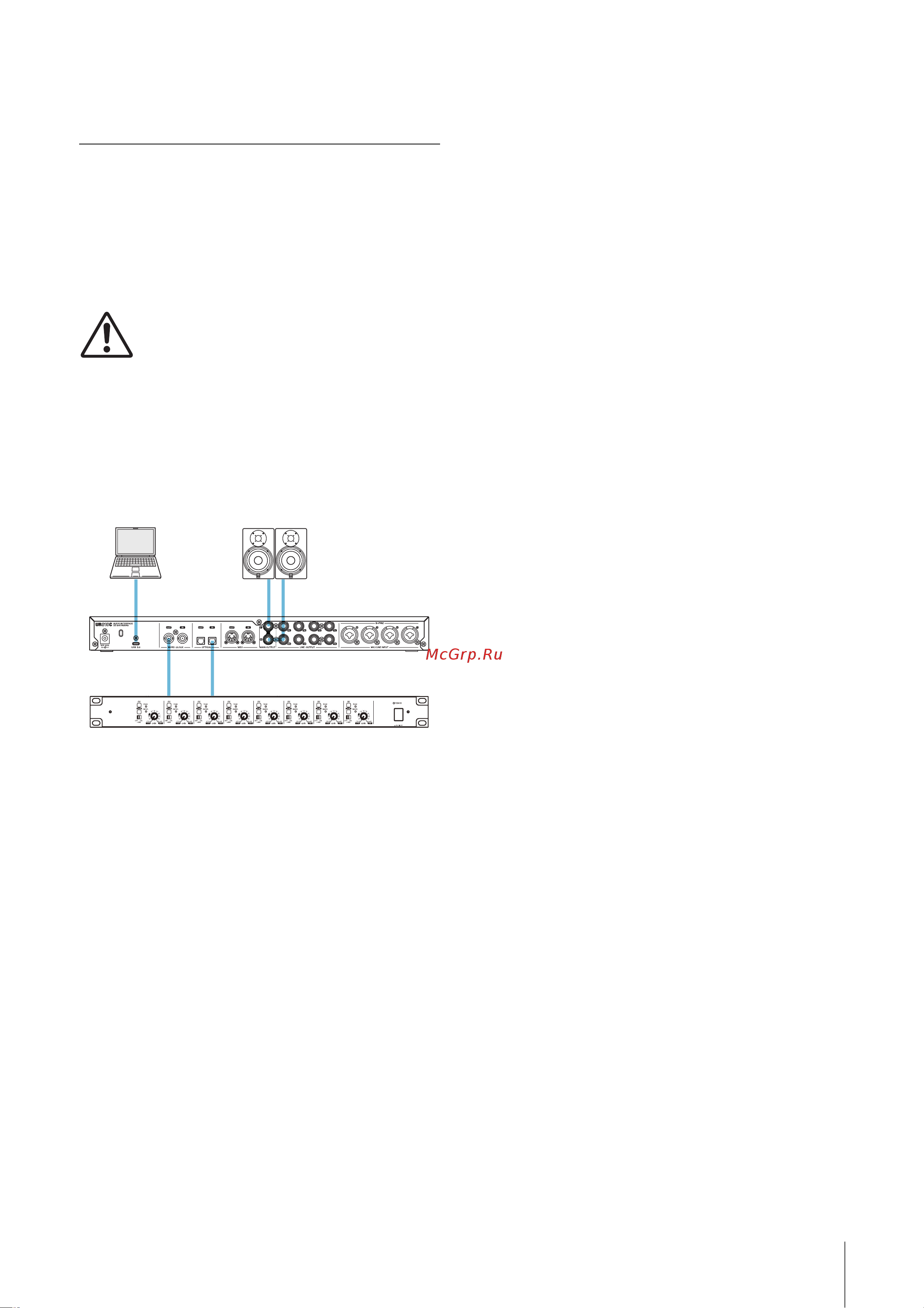

Пример подключения
Последовательность действий
1.
Подключите оптический выходной
разъем (ADAT) предусилителя
микрофона к разъему [OPTICAL IN] на
устройстве
2.
Подсоедините разъем [WORD CLOCK
OUT] на устройстве к входному разъему
сигнала посэмпловой синхронизации
предусилитель микрофона.
3.
Переключите источник синхронизации
в устройстве на [Internal] с помощью
следующего окна.
Windows
Steinberg UR816C Windows (стр. 6) в разделе «Драйвер
Yamaha Steinberg USB Driver».
Mac
Окно настройки MIDI
4.
Подключение источника синхронизации
предусилителя микрофона к разъему
сигнала посэмпловой синхронизации.
Инструкции для переключения источника
синхронизации предусилителя микрофона см.
в руководстве пользователя конкретного
предусилителя микрофона.
5.
Переключите режим DIGITAL MODE на
устройстве на [ADAT] в окне настройки
(стр. 12) в разделе dspMixFx UR-C или
в окне настройки (стр. 16) в разделе
«Специальные окна для ПО серии
Cubase».
Операция закончена.
Микрофонный предусилитель
Динамики для мониторинга
Компьютер
Задняя панель UR816C
