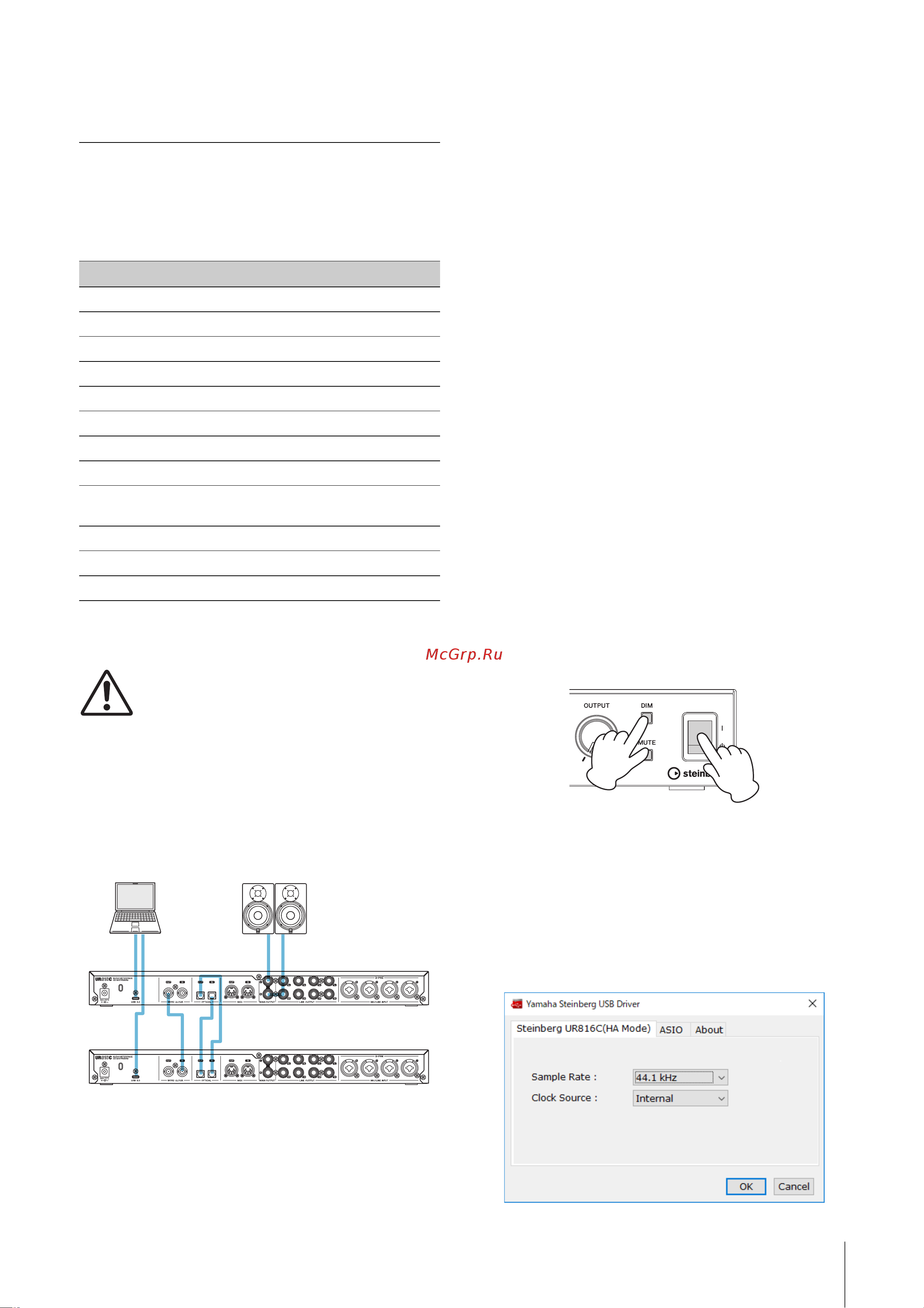

Эксплуатация устройства в режиме HA
Руководство пользователя UR816C
30
Эксплуатация устройства
в режиме HA
Режим HA позволяет использовать UR816C в качестве
предусилителя микрофона. Его также можно использовать
в качестве выходного сигнала мониторинга. В режиме HA
подключения к разъемам [INPUT 1to 8] и [OPTICAL OUT 1 to 8]
напрямую выведены как показано в таблице ниже. В этих
условиях ввод и вывод не могут выполняться с USB-порта.
*1 Значение частоты сэмплирования невозможно задать более 176,4 кГц
включительно
*2 Значение частоты сэмплирования невозможно задать более 88,2 кГц
включительно
ПРЕДУПРЕЖДЕНИЕ
Прежде чем подключать или отключать внешние
устройства, убедитесь, что все уровни громкости
установлены на минимум. В противном случае вывод
звука высокой громкости может привести
к повреждению органов слуха или оборудования.
Пример подключения
Последовательность действий
1.
Используйте разъемы [OPTICAL IN]/
[OPTICAL OUT] (ADAT) для входных
и выходных аудиосигналов между
UR816C в режиме HA и UR816C
в обычном режиме.
2.
Соедините разъем [WORD CLOCK OUT] на
UR816C в обычном режиме и разъем
[WORD CLOCK IN] на UR816C в режиме HA
кабелем BNC.
3.
Установите источник синхронизации для
UR816C в режиме HA на [WCLK IN].
4.
Установите источник синхронизации для
UR816C в обычном режиме на [Internal].
5.
В окне настройки dspMix UR-C
переключите параметр OPTICAL режима
DIGITAL MODE в обычном режиме
UR816C на [ADAT].
Разъем OPTICAL в режиме HA UR816C всегда должен
быть переключен на формат ADAT.
Операция закончена.
Включение и отключение
режима HA
Для переключения между режимом HA и обычным режимом
включите питание, удерживая нажатыми переключатели [DIM]
и [MUTE].
При включении питания все индикаторы передней панели
загораются на непродолжительное время.
Драйвер Yamaha Steinberg
USB Driver
В режиме HA отображается следующий экран панели
управления. В этом окне можно выбрать источник
синхронизации и частоту сэмплирования.
Вход Выход
[INPUT 1] [OPTICAL OUT] 1
[INPUT 2] [OPTICAL OUT] 2
[INPUT 3] [OPTICAL OUT ] 3
*1
[INPUT 4] [OPTICAL OUT ] 4
*1
[INPUT 5] [OPTICAL OUT ] 5
*2
[INPUT 6] [OPTICAL OUT ] 6
*2
[INPUT 7] [OPTICAL OUT ] 7
*2
[INPUT 8] [OPTICAL OUT ] 8
*2
[OPTICAL IN] 1/2 [PHONES 1], [MAIN OUTPUT L/R],
[LINE OUTPUT 1L/R]
[OPTICAL IN] 3/4 [PHONES 2], [LINE OUTPUT 2 L/R]
*1
[OPTICAL IN] 5/6 [LINE OUTPUT 3 L/R]
*2
[OPTICAL IN] 7/8 [LINE OUTPUT 4 L/R]
*2
Задняя панель UR816C
(режим HA)
Задняя панель UR816C
(обычный режим)
Динамики для мониторинга
Компьютер
